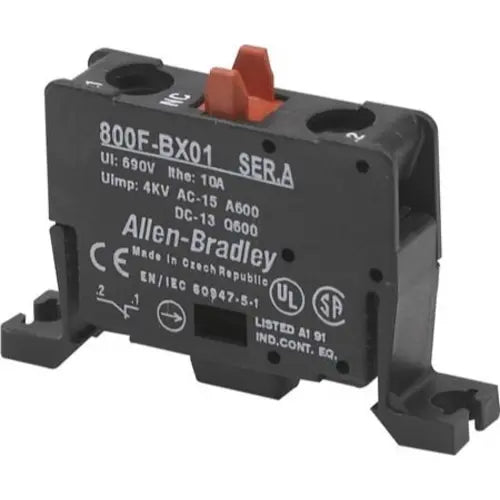

KONTAKTELEMENT FOR KAPSLING BR 800F-BX01

Kontaktelementet BX01 er en indsats, der monteres bag på en trykknap, kontrollampe eller lignende betjeningsenhed i 800F-serien. Selve elementet indeholder den elektriske kontakt, som lukker eller bryder et kredsløb, når betjeningsenheden aktiveres. På denne variant er der tale om 1 brydekontakt, mens antallet af sluttekontakter og skiftekontakter er 0. Det gør elementet velegnet, hvor man har brug for at afbryde en strømkreds ved aktivering, for eksempel i forbindelse med stop- eller nødfunktioner på industrielle betjeningspaneler.

Elementet fastgøres med en holdbar snaplås, så det klikker på plads i holderen uden brug af værktøj. Det er en del af tanken bag 800F-serien, som generelt er designet til enhåndsmontage. Denne konkrete model har gulvbefæstigelse som monteringsmetode og er af typen integrerbar, hvilket betyder, at den bygges direkte ind i kapslingen eller betjeningsenheden frem for at stå som en selvstændig komponent.

Denne udgave af kontaktelementet har skrueforbindelse, hvor ledningerne fastgøres med skrueterminaler. Det er en tilslutningsform, mange elektrikere kender og foretrækker ved paneler, der skal serviceres eller ombygges over tid, fordi forbindelsen nemt kan løsnes og strammes igen. Kontaktstemplet er farvekodet, så det er let at se og identificere den enkelte kontaktfunktion ved montage eller fejlfinding, og terminalerne kan mærkes med X 1492-skilte for overskuelig nummerering i tavlen.

800F-serien er fremstillet af termoplast, som er valgt for sin høje kemiske resistens. Det gør elementerne robuste at bruge i industrielle omgivelser, hvor der ofte forekommer olie, rengøringsmidler eller andre kemiske påvirkninger. Serien er derudover designet efter globale standarder og opfylder UL listing, CSA rating, CE-mærkning og RoHS-direktivet.

I 800F-serien kan kontaktelementer generelt fås med enten skrue- eller fjederterminal. Skrueterminalen, som denne BX01-variant benytter, giver en fast, justerbar forbindelse, hvor ledningen klemmes fast med en skrue, hvilket mange finder let at kontrollere og efterspænde. Fjederterminalen er i stedet en fjederbelastet klemme, hvor ledningen trykkes på plads uden brug af værktøj, hvilket kan give en hurtigere montage. Valget afhænger typisk af, om man prioriterer hurtig installation eller en tilslutning, man ønsker at kunne efterjustere manuelt.

Serien tilbyder enkelt kontaktelement i 7 varianter og dobbelt kontaktsæt i 3 varianter. Denne BX01-model er et enkelt kontaktelement med 1 brydekontakt og passer, hvor man kun har brug for én kontaktfunktion pr. betjeningsenhed. Et dobbelt kontaktsæt bruges i stedet, hvor man skal styre to funktioner samtidig fra samme betjeningspunkt, og er udført med et dobbelt gaffeldelt kontaktsæt for en pålidelig forbindelse.

Ud over de almindelige kontaktelementer kan 800F-serien leveres med Allen-Bradley's QuadCONNECT-kontakter. Denne løsning er udviklet til at eliminere kontaktprel samt forurening fra kontaktmaterialerne ved intermitterende drift, altså hvor kontakten aktiveres og deaktiveres hyppigt. Et standard kontaktelement som denne BX01-variant fungerer fint til almindelig betjening, mens QuadCONNECT er relevant, hvis anvendelsen kræver hyppig og pålidelig skiftning over lang tid.
