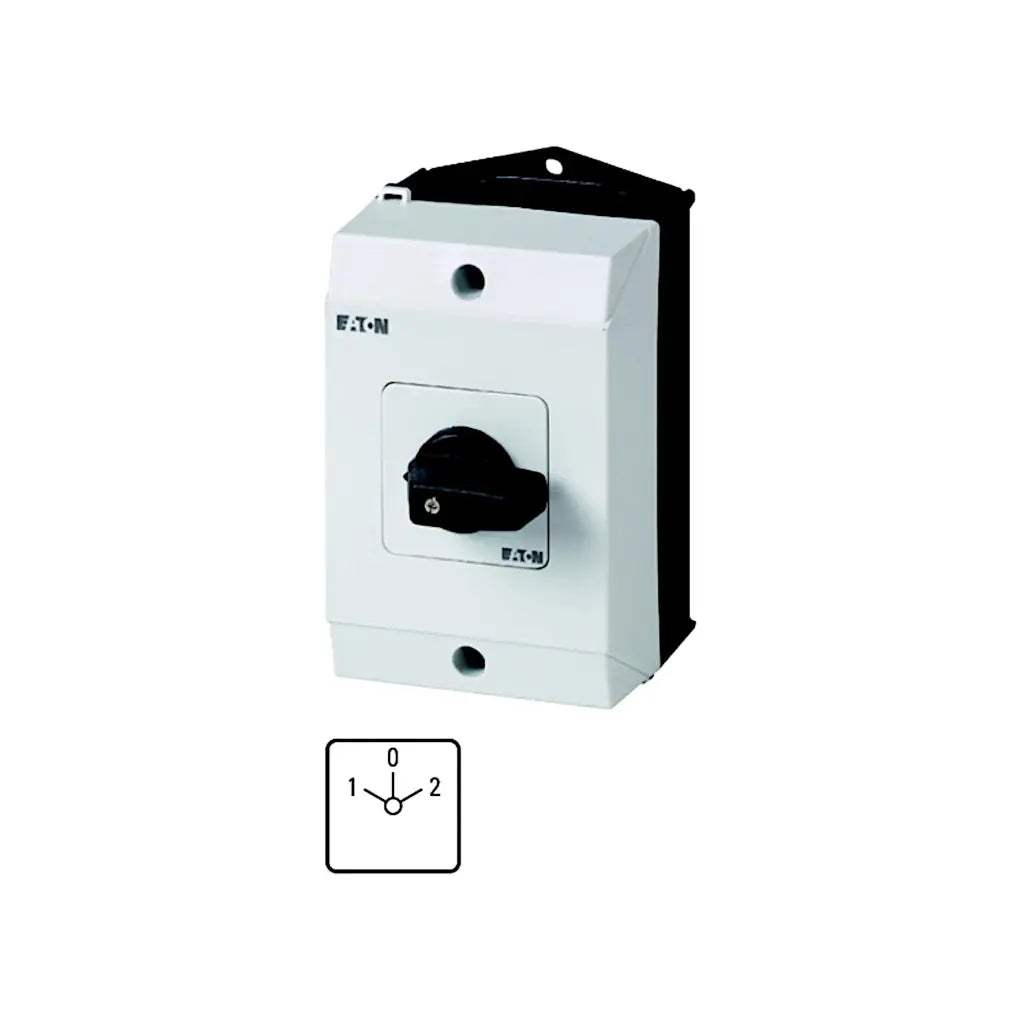

OMSTILLINGSKONTAKT

Omstillingskontakten er en kontakt-lastadskiller, der bruges til at styre og skifte mellem forskellige tilstande i et elektrisk kredsløb, for eksempel til motorer eller andre installationer, hvor du har brug for at kunne vælge mellem to driftspositioner samt en nul-position. Frontpladen er mærket 1-0-2, hvilket betyder, at du kan vælge mellem to funktioner samt en slukket position. Den er bygget efter standarderne IEC/EN 60947, VDE 0660 og IEC/EN 60204, så den er lavet til brug i industrielle og landbrugsmæssige installationer, hvor der stilles krav til robusthed og driftssikkerhed.

Kontakten har en nominel uafbrudt strøm på Iu = 20 A og er mærket til motorbrug med AC-23 A ved 50-60 Hz og 400 V, hvor den kan håndtere en effekt på op til 5,5 kW. Det gør den velegnet til styring af mindre til mellemstore motorer i industri- og landbrugssammenhæng. Med 3 kontaktenheder og 6 kontakter i alt kan den håndtere trefaset styring i én samlet enhed.

Ja, kontakten er designet til overflademontering, så den skrues direkte fast på en flade uden indbygning i en boks eller tavle. Den har en kapslingsklasse på IP65, hvilket betyder, at den er støvtæt og beskyttet mod kraftige vandstråler fra alle retninger. Det gør den velegnet til brug i miljøer, hvor der forekommer støv, fugt eller vask, som man ofte ser i landbrugs- og industribygninger.

Frontpladen er mærket med tre positioner: 1, 0 og 2. Position 0 er en slukket tilstand, hvor kredsløbet er afbrudt, mens position 1 og 2 giver mulighed for at vælge mellem to forskellige driftstilstande, alt efter hvordan kontakten er koblet i installationen. Omskiftervinklen mellem positionerne er 60°, og grebet er udført med et sort tommelfingergreb, så det er nemt at se og betjene, hvilken position kontakten står i.

Kontakten hører til kategorien styringskontakter og er en kontakt-lastadskiller opbygget efter IEC/EN 60947-3, som netop dækker denne type produkter til industrielle og landbrugsmæssige installationer. Med motormærkningen AC-23 A ved 400 V og en effekt på 5,5 kW er den beregnet til at kunne styre og afbryde motorlaster, hvilket gør den relevant, hvor der er behov for en robust omskifter til daglig drift. Den nøjagtige dimensionering og valg af kontakt til en konkret motor eller installation bør altid vurderes af en autoriseret elinstallatør, så det sikres, at kontakten passer til den samlede opgave.

Nul-positionen (0) afbryder strømmen helt, så kredsløbet er dødt, mens position 1 og 2 begge er aktive driftstilstande, som typisk bruges til at vælge mellem to forskellige tilkoblinger, for eksempel to forskellige forsyningsretninger eller driftsmåder afhængigt af, hvordan kontakten er tilsluttet i den konkrete installation. Den præcise brug af de to positioner afhænger af opkoblingen i det enkelte anlæg, og her er det en fordel at få en autoriseret elinstallatør til at vurdere den korrekte tilslutning.
