OMSTILLINGSKONTAKT
OMSTILLINGSKONTAKT

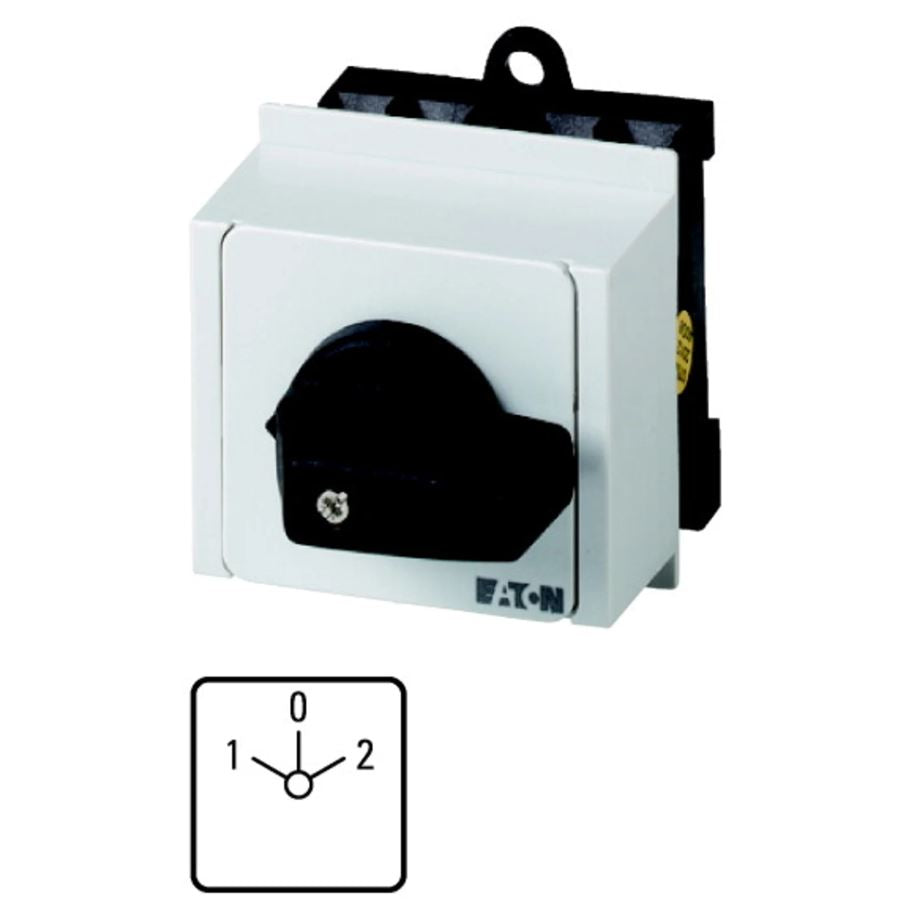

Omstillingskontakt fra Eaton til styring i servicefordelingstavler, bygget som en 3-polet lastadskiller med 3 positioner (0-slukket, 1 og 2). Med en nominel uafbrudt strøm på 20 A og en koblingsvinkel på 60° er den la... Se mere
1 stk på lager - Forventet levering om 1 hverdag
Produktbeskrivelse
Produktbeskrivelse
Omstillingskontakt fra Eaton til styring i servicefordelingstavler, bygget som en 3-polet lastadskiller med 3 positioner (0-slukket, 1 og 2). Med en nominel uafbrudt strøm på 20 A og en koblingsvinkel på 60° er den lavet til at skifte sikkert mellem to forsyninger eller driftstilstande uden at skulle afbryde strømmen først.
Kontakten monteres direkte på servicefordelingstavlen og betjenes via et sort tommelfingergreb på frontpladen, så det altid er tydeligt, hvilken position anlægget står i. Den passer til elektrikere og installatører, der har brug for en robust omskifter til fx nødstrøm, motorstyring eller andre applikationer med krav til pålidelig, opretholdt kontaktydelse.
Fordele ved omstillingskontakten
- 6 kontakter i 3 enheder: Giver mulighed for at styre flere kredse samtidig med én kontakt.
- Iu = 20 A: Nominel uafbrudt strøm gør den velegnet til de fleste standardopgaver i servicefordelingstavler.
- Motorydelse AC-23 A, 400 V, 5,5 kW: Dimensioneret til at koble motorlast ved 50-60 Hz.
- Kapslingsklasse IP30 (front): Beskytter mod berøring af strømførende dele fra frontsiden.
- Opretholdt kontaktydelse: Kontakten bliver i den valgte position, uden fjederretur eller genindkobling.
- Lastadskiller iht. IEC/EN 60947-3: Kan bruges til sikker afbrydelse af last i overensstemmelse med standarden.
Bygget til professionel tavleinstallation
Omstillingskontakten er testet efter IEC/EN 60947, VDE 0660, IEC/EN 60204 samt CSA og UL, hvilket gør den anvendelig i både danske og internationale installationer. Det sorte greb og den robuste frontplade gør det let at aflæse og skifte position, selv i tavler med flere komponenter tæt på hinanden. Er du elektriker eller installatør, der skal have en driftssikker 3-polet omskifter med tre klare positioner til en servicefordelingstavle, giver denne løsning en enkel og robust styring.
Ofte stillede spørgsmål om OMSTILLINGSKONTAKT
Hvad bruger man en omstillingskontakt som denne til?
Denne omstillingskontakt fra Eaton (type T0-3-8212/IVS) er en 3-polet styringskontakt, der bruges i servicefordelingstavler og lignende opstillinger, hvor du skal kunne skifte mellem forskellige driftstilstande på en sikker måde. Den fungerer som en kontakt-lastadskiller efter IEC/EN 60947-3 og er bygget op med 3 kontaktenheder, der tilsammen giver 6 kontakter. Det gør den velegnet til styringsopgaver, hvor der er behov for en robust løsning, der kan monteres direkte på tavlen.
Hvordan monteres kontakten, og hvor godt er den beskyttet?
Kontakten er designet til montering på servicefordelingstavle og har front-kapsling IP30. Det sorte tommelfingergreb og frontpladen sidder, så du nemt kan betjene kontakten og aflæse dens position, uanset om du står med den til daglig drift eller i forbindelse med service på tavlen.
Hvor meget strøm og effekt kan omstillingskontakten klare?
Kontakten har en nominel uafbrudt strøm på Iu = 20 A. Ved motorbrug (AC-23) på 400 V og 50-60 Hz svarer det til en effekt på P = 5,5 kW. Den er testet og opbygget efter flere anerkendte standarder, heriblandt IEC/EN 60947, VDE 0660, IEC/EN 60204 samt CSA og UL, hvilket gør den velegnet til professionelle installationer, hvor der stilles krav til dokumentation og kvalitet.
Kan kontakten bruges til andet end motorer?
Kontakten hører til Eatons sortiment af styringskontakter og er tiltænkt generel styring i fordelingstavler, ikke kun motorapplikationer. Med sine 3 kontaktenheder og koblingsvinkel på 60° er den bygget til at kunne skifte mellem tilstande på en kontrolleret måde, hvilket gør den anvendelig i flere typer styringsopgaver på tavlen. Den nøjagtige anvendelse i din installation bør altid vurderes af en autoriseret elinstallatør, så du er sikker på, at kontakten passer til opgaven.
Hvad er forskellen på positionerne 0, 1 og 2 på kontakten?
Kontakten har tre positioner: 0, som er slukket, samt 1 og 2, der begge er aktive driftsstillinger. Kontaktydelsen er opretholdt gennem skiftet, og koblingsvinklen mellem stillingerne er 60°. Det betyder, at du med ét greb kan vælge mellem de to aktive tilstande eller slå kontakten helt fra. Den konkrete funktion af position 1 og 2 i din tavle afhænger af, hvordan installationen er opbygget, så det er en god idé at få en autoriseret elinstallatør til at koble og mærke positionerne korrekt.
