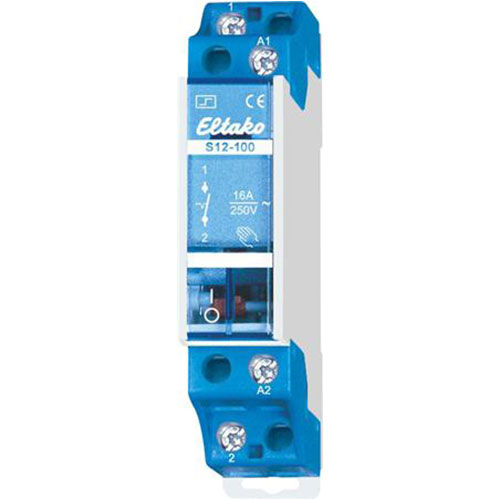

Kiprelæ 1 slutte 16A 8V AC

Dette er et mekanisk kiprelæ fra Eltako, som monteres på dinskinne i tavlen. Relæet har en indikator, der viser kontaktens position, så du med et enkelt blik kan se, om kredsen er sluttet eller ikke. Derudover er der manuel betjening, hvilket betyder, at du kan slå relæet til eller fra i hånden uden at skulle vente på et styresignal. Det gør det praktisk i installationer, hvor du ønsker mulighed for både automatisk og manuel styring af en kreds.

Relæet styres af en styrespænding på 8V AC. Det er altså ikke selve belastningsspændingen, men signalet der aktiverer relæets kontakt. Denne lave styrespænding gør relæet velegnet i tavleopbygninger, hvor styrekredsen er separeret fra selve lastkredsen. Typenummeret på relæet er S12-100-8V AC, hvilket bekræfter, at netop denne udgave er dimensioneret til 8V AC styring.

Relæet har en bredde på kun 18 mm og monteres direkte på dinskinne. Det gør det til et kompakt valg, hvis du har begrænset plads i tavlen, eller hvis du skal have flere relæer og andre komponenter til at sidde side om side uden at bruge unødig plads.

Dette kiprelæ har 1 slutte kontakt (NO) og 0 bryde kontakter (NC). Det betyder, at kontakten slutter kredsen, når relæet aktiveres, og bryder den igen, når relæet deaktiveres. Der er altså ingen indbygget brydefunktion, som man ser på relæer med NC-kontakter. Denne opbygning gør relæet velegnet til opgaver, hvor du netop skal tænde en kreds ved aktivering, fx styring af belysning eller andre forbrugere via en enkelt lukket kontaktfunktion.

Relæet er angivet med en glødelampebelastning på 2300W, mens lysrørsbelastningen er opgivet til 3500VA ved LC-koblet drift og 500VA ved parallelkompenseret drift. Forskellen skyldes, at lysrør med forkoblinger belaster kontakten anderledes end en ren ohmsk belastning som en glødelampe, blandt andet på grund af induktive og kapacitive strømspidser ved tænding. Derfor er det vigtigt at kigge på den konkrete belastningstype, du skal styre, og ikke kun den samlede effekt, når relæet skal vælges til en given opgave.

Relæets maksimale belastning er angivet til 16A ved 250V AC og 10A ved 400V AC. Den lavere strømgrænse ved den højere spænding hænger sammen med, at kontaktens samlede effekttolerance og sikkerhedsmargin skal holdes inden for relæets konstruktion, uanset om det er en enfaset 250V-kreds eller en trefaset 400V-kreds, der styres. Ved valg af relæ til en konkret installation bør den præcise dimensionering altid vurderes af en autoriseret elinstallatør.
