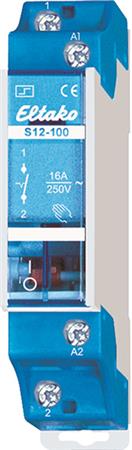

Kiprelæ 1 slutte 16A 12V AC

Et kiprelæ er en mekanisk kontakt, der monteres på en DIN-skinne i tavlen, og som du bruger til at tænde og slukke et kredsløb, enten manuelt eller via en styrestrøm. Dette Eltako-relæ har én slutte-kontakt (NO), hvilket betyder, at kontakten er åben i hvile og lukker kredsløbet, når relæet aktiveres. Med en styrespænding på 12V AC og en belastningsevne på 16A er det velegnet til styring af mindre belastninger som lys eller andre 12V AC-styrede funktioner i en installation.

Ja, relæet har en indikator for kontaktposition, så du kan se med det samme, om kontakten er sluttet eller ej, uden at skulle måle med et instrument. Det gør fejlfinding og daglig drift nemmere, når relæet sidder inde i en tavle sammen med andet materiel. Derudover har relæet manuel betjening, så du selv kan aktivere kontakten direkte på relæet, uafhængigt af styresignalet.

Relæet fylder kun 18 mm i bredden og svarer til ét modul på DIN-skinnen, så det tager minimal plads i tavlen. Det monteres som andet standard DIN-skinne-materiel og passer dermed ind i en almindelig tavleopbygning uden behov for særlig tilpasning. Effekttabet ligger på 6W, hvilket er værd at have med i beregningen, hvis der er flere komponenter i samme tavle, der bidrager til varmeudvikling.

En slutte-kontakt, forkortet NO for "normally open", er åben i hvile og lukker først kredsløbet, når relæet får strøm. En bryde-kontakt, forkortet NC for "normally closed", er omvendt lukket i hvile og åbner, når relæet aktiveres. Dette kiprelæ har udelukkende én slutte-kontakt og ingen bryde-kontakt, så det er relevant, hvis din opgave kræver, at et kredsløb først etableres ved aktivering, og ikke omvendt. Skal du bruge en bryde-funktion, skal det afklares med en autoriseret elinstallatør, hvilken relætype der passer til opgaven.

Relæet er angivet med en glødelampebelastning på 2300W og en induktiv belastning på 1300W ved en effektfaktor på 0,6. Forskellen skyldes, at induktive laster som motorer og transformere giver et større indkoblingsstød end en ren ohmsk last som en glødepære, hvilket slider mere på kontakterne. Derfor er den induktive belastningsevne altid lavere end den rent resistive. Ved tvivl om, hvilken last dit relæ reelt skal håndtere i praksis, bør en autoriseret elinstallatør vurdere det konkrete valg.

Relæet er angivet med en lysrørsbelastning på 3500VA ved LC-koblede lysrør og 500VA ved parallelkompenserede lysrør. Det skyldes, at parallelkompensering giver et markant højere indkoblingsstrømstød end en LC-koblet løsning, hvilket stiller større krav til kontakterne og derfor giver en lavere tilladt belastning. De to tal dækker altså to forskellige typer af lysrørsinstallation og bør ikke forveksles. Er du i tvivl om, hvilken opkobling din installation har, kan en autoriseret elinstallatør afklare det.
