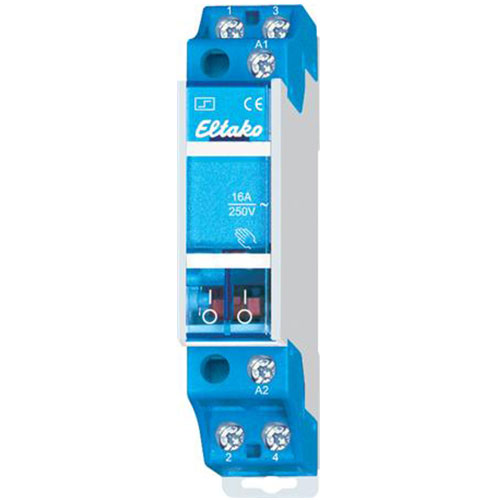

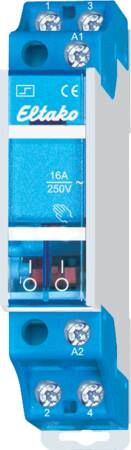

Kiprelæ 1 slutte 16A 24V AC
Kiprelæ 1 slutte 16A 24V AC
Eltako kiprelæ er et mekanisk relæ til dinskinnemontage, der styres med 24V AC og kobler en slutte-kontakt (NO) på op til 16A. Med kun 18 mm bredde fylder det minimalt i tavlen, og en indikator viser altid, om kontakt... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Eltako kiprelæ er et mekanisk relæ til dinskinnemontage, der styres med 24V AC og kobler en slutte-kontakt (NO) på op til 16A. Med kun 18 mm bredde fylder det minimalt i tavlen, og en indikator viser altid, om kontakten er sluttet eller åben.
Relæet bruges typisk til at tænde og slukke belysning eller andet forbrug via en lavspændingsstyring, for eksempel fra en trykknuts- eller styrekreds i bolig- eller erhvervsinstallationer. Den manuelle betjening gør det muligt at kippe relæet direkte på tavlen, uden at styresignalet skal aktiveres først, hvilket er praktisk ved fejlsøgning eller test.
Fordele ved Eltako kiprelæ
- Kompakt montage: Kun 18 mm bred på dinskinne, så det tager minimal plads i gruppetavlen.
- Synlig kontaktstatus: Indikator viser med det samme, om kontakten er sluttet eller brudt.
- Manuel betjening: Relæet kan kippes manuelt uafhængigt af styresignalet, praktisk ved test og fejlfinding.
- Alsidig belastningsevne: Klarer 2300W glødelampelast, 1300W induktiv last (φ=0,6), 3500VA lysrør koblet i LC og 500VA ved parallelkompenserede lysrør.
- Lavt effekttab: Kun 6W i effekttab holder varmeudviklingen i tavlen nede.
Til styring med 24V AC
Med en styrespænding på 24V AC passer relæet til installationer, hvor styrekredsen kører på lavspænding adskilt fra selve lastkredsen. Maksimal belastning er angivet til 16A ved 250V AC og 10A ved 400V AC, så relæet dækker de fleste standardopgaver med enkeltfaset og trefaset forbrug inden for disse grænser. Den ene slutte-kontakt (NO) gør relæet til et enkelt, robust valg, hvor opgaven er at tænde eller slukke ét kredsløb fra en styresignal.
Ofte stillede spørgsmål om Kiprelæ 1 slutte 16A 24V AC
Hvad kan kiprelæet bruges til, og hvordan fungerer det?
Kiprelæet fra Eltako er et mekanisk relæ til montage på dinskinne, og det bruges typisk i tavler til at koble strøm til og fra på en gruppe eller et forbrug. Relæet har en slutte-funktion (NO), hvilket betyder at kontakten lukker kredsen, når relæet aktiveres via styrespændingen på 24 V AC. Det er nemt at følge med i, om relæet er aktivt, da det har en indikator for kontaktposition direkte på relæet. Derudover kan du betjene relæet manuelt, hvilket er praktisk i forbindelse med test, fejlsøgning eller nødstyring uden strøm på styrekredsen.
Hvor meget plads fylder relæet i tavlen?
Relæet er kompakt og fylder kun 18 mm i bredden, hvilket svarer til ét modul på en standard dinskinne. Det gør det nemt at få plads til flere relæer i en tavle uden at skulle bruge en større kapsling end nødvendigt.
Hvor stor en belastning kan relæet klare?
Kiprelæet er dimensioneret til 16 A ved 250 V AC og 10 A ved 400 V AC. Ved glødelamper kan relæet håndtere en belastning på op til 2300 W, mens induktive belastninger som motorer og spoler er angivet til 1300 W ved en effektfaktor på 0,6. Til lysstofrør ligger belastningen på 3500 VA ved LC-koblede armaturer og 500 VA ved parallelkompenserede armaturer. Effekttabet i relæet selv er 6 W, hvilket er værd at have med i beregningen, hvis du planlægger varmeudviklingen i en tæt pakket tavle.
Hvad er forskellen på en slutte-kontakt (NO) og en bryde-kontakt (NC)?
En slutte-kontakt, også kaldet NO (normally open), er åben i hvile og lukker kredsen, når relæet aktiveres. Det er præcis den funktion, du får med dette kiprelæ, som har 1 slutte-kontakt og ingen bryde-kontakt. En bryde-kontakt, NC (normally closed), fungerer modsat: den er lukket i hvile og bryder kredsen, når relæet aktiveres. Skal din installation styre et forbrug, der skal tændes ved aktivering, er en slutte-kontakt som denne det rigtige valg. Har du derimod brug for en funktion, der skal afbryde ved aktivering, skal du kigge efter en model med bryde-kontakt i stedet.
Hvorfor er belastningsevnen forskellig ved glødelamper og lysstofrør?
Forskellen skyldes den måde de to belastningstyper opfører sig på elektrisk. Glødelamper er en rent resistiv belastning, og her kan relæet klare 2300 W. Lysstofrør derimod trækker en høj indkoblingsstrøm på grund af forkoblingen, og her skelnes mellem LC-koblede armaturer, hvor relæet tåler 3500 VA, og parallelkompenserede armaturer, hvor grænsen er 500 VA på grund af den ekstra kondensator i kredsen. Det er derfor vigtigt at kigge på, hvilken type belastning din installation reelt har, når du vurderer om relæet passer til opgaven, og ved tvivl bør en autoriseret elinstallatør inddrages i vurderingen.
