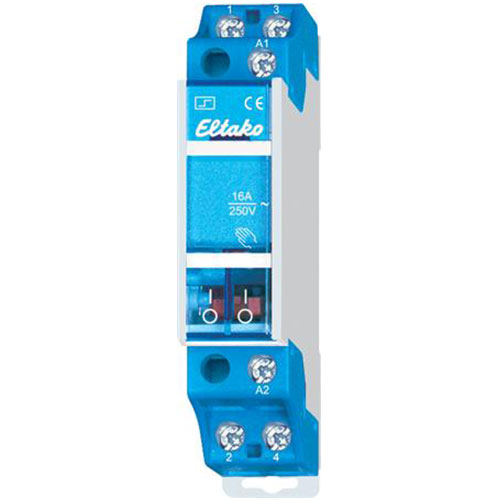

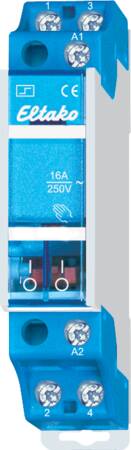

Kiprelæ 1 slutte 16A 230V AC
Kiprelæ 1 slutte 16A 230V AC
Kiprelæ til DIN-skinne med én sluttekontakt (NO), beregnet til 16 A ved 230 V AC. Relæet er mekanisk og forsynet med en indikator, der viser kontaktens position, så du hurtigt kan aflæse om kredsen er sluttet eller br... Se mere
0 stk på lager
147 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kiprelæ til DIN-skinne med én sluttekontakt (NO), beregnet til 16 A ved 230 V AC. Relæet er mekanisk og forsynet med en indikator, der viser kontaktens position, så du hurtigt kan aflæse om kredsen er sluttet eller brudt.
Det bruges typisk i tavler og fordelinger, hvor en enkelt kreds skal kunne tændes og slukkes manuelt, uden at man er afhængig af elektronisk styring. Med kun 1 modul i bredden på 18 mm fylder det minimalt i tavlen, og den manuelle betjening gør det oplagt som lokal nødbetjening eller til test af en kreds direkte på skinnen.
Fordele ved kiprelæet
- Belastning: 16 A ved 230 V AC, med maksimal belastning på 16 A/250 V AC eller 10 A/400 V AC
- Manuel betjening: Kiprelæet kan slås til og fra direkte på relæet, uden ekstern styring
- Statusindikator: Viser med det samme, om kontakten er sluttet eller brudt
- Kompakt montage: Kun 18 mm bred og monteres på almindelig DIN-skinne
- Lav egetforbrug: Effekttab på 6 W holder varmeudviklingen i tavlen nede
Belastningstyper i praksis
Relæet er dimensioneret til flere forskellige belastningstyper. Ved glødelamper tåler det op til 2300 W, ved induktiv belastning 1300 W (φ = 0,6), og ved lysrør op til 3500 VA ved seriekoblet forkobling eller 500 VA ved parallelkompenseret opsætning. Det gør det velegnet i installationer, hvor man skal koble forskellige typer belysning eller motorlast fra en enkelt DIN-skinne, med en styrespænding på 230 V AC.
Ofte stillede spørgsmål om Kiprelæ 1 slutte 16A 230V AC
Hvad bruger man et kiprelæ som dette til?
Kiprelæet er et mekanisk relæ til dinskinne, som du typisk bruger i tavlen til at styre belysning, motorer eller andre forbrugere, hvor du har brug for en simpel tænd/sluk-funktion. Relæet har én sluttekontakt (NO), som lukker kredsen når relæet aktiveres, og det er dimensioneret til 16 A ved en styrespænding på 230 V AC. Det gør det velegnet i almindelige installationer, hvor du skal koble en belastning til eller fra på en overskuelig og pålidelig måde.
Hvordan monteres relæet, og hvor meget plads kræver det i tavlen?
Relæet monteres direkte på dinskinne, hvilket gør det nemt at placere sammen med andet tavlemateriel. Med en bredde på kun 18 mm fylder det minimalt i tavlen, så du sagtens kan indpasse flere relæer eller kombinere det med automatsikringer og andre komponenter uden at løbe tør for plads.
Kan jeg se, om relæet er aktivt, og kan det betjenes manuelt?
Ja, relæet har en indikator for kontaktposition, så du hurtigt kan se, om det står i sluttet eller åben tilstand uden at skulle måle efter. Derudover kan det betjenes manuelt, hvilket er praktisk i forbindelse med test, fejlfinding eller hvis du midlertidigt vil aktivere eller deaktivere kredsen uden at gå via styrespændingen.
Hvad er forskellen på en sluttekontakt (NO) og en brydekontakt (NC)?
En sluttekontakt (NO, "normally open") er åben i hvile og lukker kredsen, når relæet aktiveres, mens en brydekontakt (NC, "normally closed") er lukket i hvile og bryder kredsen ved aktivering. Dette kiprelæ har 1 sluttekontakt og ingen brydekontakt, så det er indrettet til opgaver, hvor forbrugeren skal være strømløs, indtil relæet slutter kredsen, altså en klassisk tænd-funktion.
Hvorfor er belastningsevnen forskellig ved glødelamper og induktive belastninger som motorer og spoler?
Relæet tåler op til 2300 W ved glødelampebelastning, men kun 1300 W ved induktiv belastning med en effektfaktor på φ = 0,6. Forskellen skyldes, at induktive belastninger som motorer, transformere og spoler skaber en strømspids i det øjeblik kontakten bryder strømmen, hvilket slider mere på kontakterne end en jævn, rent resistiv belastning som en glødelampe. Derfor skal du altid regne med den lavere værdi, hvis du tilslutter motorer eller andet induktivt udstyr.
Hvad betyder de to angivelser for lysrørsbelastning, og hvornår bruger jeg hvilken?
Relæet er angivet til 3500 VA ved lysrør koblet med LC-forkobling og 500 VA ved parallelkompenserede lysrør. Forskellen afspejler, at parallelkompensering giver en højere indkoblingsstrøm, som belaster kontakterne hårdere, mens LC-koblede lysrør er mere skånsomme at koble. Skal du tilslutte lysstofarmaturer, er det derfor vigtigt at kende koblingstypen, så du vælger den relevante grænseværdi og ikke overbelaster relæet.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
