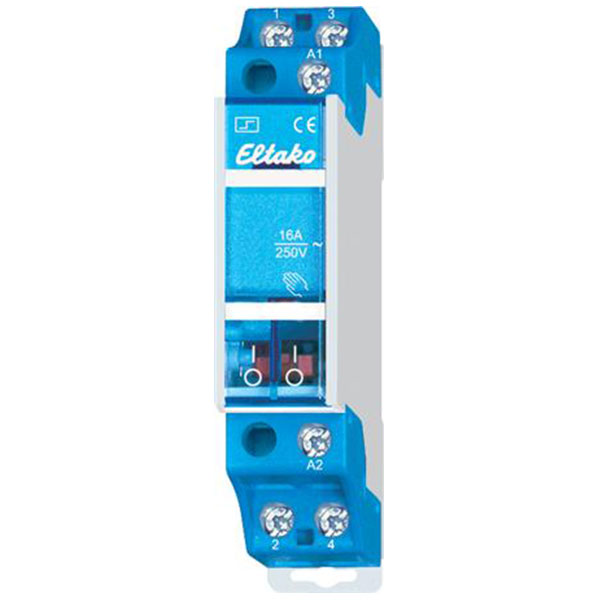

Eltako kiprelæ 1 slutte 16A 24V DC
Eltako kiprelæ 1 slutte 16A 24V DC
Eltako kiprelæ er et mekanisk relæ til dinskinne, der styres med 24V DC og kobler op til 16A. Med en enkelt sluttekontakt (1S) og kun 18 mm bredde tager det minimal plads i tavlen, samtidig med at indikatoren for kont... Se mere
0 stk på lager
17 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Eltako kiprelæ er et mekanisk relæ til dinskinne, der styres med 24V DC og kobler op til 16A. Med en enkelt sluttekontakt (1S) og kun 18 mm bredde tager det minimal plads i tavlen, samtidig med at indikatoren for kontaktposition giver dig et hurtigt visuelt overblik over, om relæet er aktivt eller ej.
Relæet fungerer som et robust bindeled mellem en styrekreds og en belastning, og den mekaniske opbygning gør det til et driftssikkert valg, hvor der ikke er brug for elektronisk styring. Den manuelle betjening betyder, at du også kan aktivere relæet direkte i tavlen, hvilket er praktisk ved test, fejlsøgning eller midlertidig overstyring.
Fordele ved Eltako kiprelæ
- Kontaktposition synlig: Indikatoren viser med det samme, om relæet er sluttet eller åbent, uden at du behøver måle.
- Manuel betjening: Du kan aktivere relæet direkte på enheden, uafhængigt af styrespændingen.
- Kompakt på skinnen: Kun 18 mm bredde giver plads til flere komponenter i samme tavle.
- Lavt effekttab: 6W effekttab betyder mindre varmeudvikling i tavlen ved kontinuerlig drift.
- Fleksibel belastningsevne: Klarer 16A ved 250V AC eller 10A ved 400V AC, samt glødelampebelastning op til 2300W og induktiv belastning på 1300W (φ = 0,6).
Til styring af lys og motorer i tavlen
Med en lysrørsbelastning på 3500VA ved LC-koblet drift og 500VA ved parallelkompenseret drift er relæet velegnet til at koble belysningskredse, hvor du har brug for pålidelig kontakt uden slitage fra hyppig manuel afbrydelse. 24V DC-styrespændingen gør det oplagt at kombinere med lavspændingsstyring, fx fra en PLC, tidsrelæ eller anden svagstrømsstyret funktion, mens montage på dinskinne holder installationen ryddelig og let at servicere.
Ofte stillede spørgsmål om Eltako kiprelæ 1 slutte 16A 24V DC
Hvad er et kiprelæ, og hvad bruges det til?
Et kiprelæ er en mekanisk kontaktenhed til montage på dinskinne, som kobler en strømkreds til eller fra. Dette kiprelæ har én sluttekontakt (1 sl), hvilket betyder at det kan tænde et kredsløb, når det aktiveres. Det bruges typisk i tavler og styringsanlæg, hvor man har brug for at koble belysning, motorer eller andre installationer via en lavspændingsstyring. Med en bredde på kun 18 mm fylder det ét modul i tavlen, så det er nemt at indpasse selv i tætpakkede installationer.
Hvordan ved jeg, om relæet er aktiveret?
Kiprelæet har en indbygget indikator for kontaktposition, så du visuelt kan se, om kontakten er sluttet eller brudt, uden at skulle måle på kredsen. Det gør fejlfinding og betjening mere overskuelig i en fyldt tavle. Derudover har relæet manuel betjening, så du kan slå det til eller fra direkte på selve enheden, hvilket er praktisk ved test eller ved midlertidig omgåelse af den automatiske styring.
Kan relæet styres med almindelig 230V, når det er angivet til 24V DC?
Nej, dette kiprelæ har en styrespænding på 24V DC. Det betyder, at selve spolen der aktiverer relæet, skal forsynes med 24V jævnstrøm for at fungere korrekt, uanset hvad der kobles på selve kontakten. Det er en anden spænding end den last, relæet kan koble (op til 16A ved 250V AC), så styrekreds og lastkreds skal holdes adskilt. Er du i tvivl om, hvordan relæet skal indgå i din konkrete installation, bør en autoriseret elinstallatør vurdere opkoblingen.
Hvad er forskellen på glødelampebelastning og induktiv belastning?
De to værdier fortæller, hvor meget effekt relæet kan koble afhængigt af, hvad der tilsluttes. Glødelampebelastningen er angivet til 2300W og gælder ved rene ohmske laster som traditionelle glødepærer, hvor strømmen ikke forskydes i forhold til spændingen. Induktiv belastning er angivet til 1300W ved en effektfaktor på φ = 0,6, hvilket dækker apparater med spoler, som motorer eller transformere, hvor strømmen belaster kontakterne hårdere ved tænding og slukning. Skal du koble motorer eller andet induktivt udstyr, er det den lavere induktive værdi, du skal holde dig inden for, ikke glødelampeværdien.
Hvad er forskellen på lysrørsbelastning LC-koblet og parallelkompenseret?
Begge tal handler om, hvor stor en lysrørslast relæet kan håndtere, men de dækker forskellige typer af forkoblingsudstyr. Ved LC-koblede lysrør, altså armaturer med spole- og kondensatorkobling, kan relæet koble op til 3500VA. Ved parallelkompenserede armaturer, hvor kondensatoren sidder parallelt med spolen, er grænsen 500VA. Forskellen skyldes, at parallelkompenserede armaturer giver et højere indkoblingsstød, som belaster kontakterne mere, og derfor skal den lavere værdi bruges som pejlemærke ved den type installation.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
