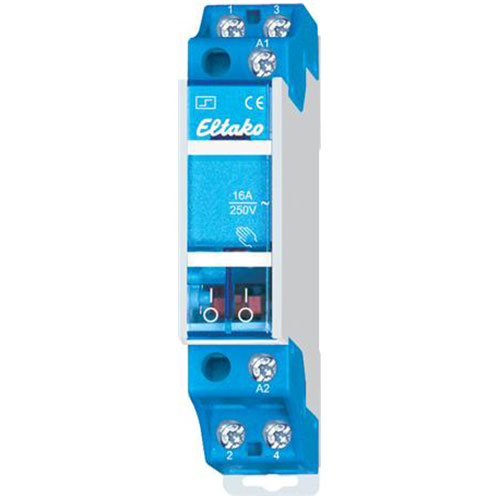

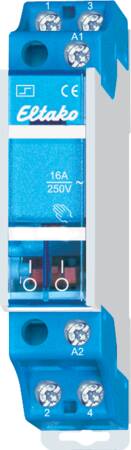

Kiprelæ 1S+1B 16A 230V DIN
Kiprelæ 1S+1B 16A 230V DIN
Eltako kiprelæ er et mekanisk relæ til dinskinnemontage med kombineret kontaktfunktion: 1 slutte (NO) og 1 bryde (NC). Med en belastningsevne på 16A ved 230V og en styrespænding på 230V AC dækker det de fleste standar... Se mere
0 stk på lager
19 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Eltako kiprelæ er et mekanisk relæ til dinskinnemontage med kombineret kontaktfunktion: 1 slutte (NO) og 1 bryde (NC). Med en belastningsevne på 16A ved 230V og en styrespænding på 230V AC dækker det de fleste standardopgaver i boligtavlen, hvor et kredsløb skal tændes og et andet samtidig brydes.
Relæet fylder kun 18 mm på skinnen og kan betjenes manuelt direkte på fronten, samtidig med at en indikator viser, om kontakten er sluttet eller brudt. Det gør det oplagt til installationer, hvor du har brug for en enkel, robust kobling uden elektronik, både til private eltavler og mindre erhvervsinstallationer.
Fordele ved kiprelæet
- Dobbelt kontaktfunktion: 1 slutte- og 1 bryde-kontakt (1S+1B) giver mulighed for at styre to funktioner samtidig, fx tænde ét kredsløb og slukke et andet
- Belastning: 16A ved 250V AC eller 10A ved 400V AC dækker almindelige laster i tavlen
- Pladsbesparende: Kun 18 mm bredde på dinskinnen, så det fylder minimalt i gruppetavlen
- Manuel betjening og statusvisning: Kontakten kan aktiveres manuelt, og en indikator viser straks, om den er sluttet eller brudt
- Bredt belastningsområde: Op til 2300W ved glødelampebelastning, 1300W ved induktiv belastning (φ=0,6), 3500VA ved LC-koblet lysrørsbelastning og 500VA ved parallelkompenseret lysrørsbelastning
Til styring og kobling i eltavlen
Med en styrespænding på 230V AC og et effekttab på 6W passer relæet til opgaver, hvor et signal eller en kontakt skal styre flere funktioner via samme dinskinne. Den mekaniske opbygning uden elektronik gør det til en driftssikker løsning, hvor kontaktpositionen altid kan aflæses visuelt og betjenes manuelt, hvis der er brug for det.
Ofte stillede spørgsmål om Kiprelæ 1S+1B 16A 230V DIN
Hvad bruges et kiprelæ som dette til?
Et mekanisk kiprelæ bruges til at koble en strømkreds til eller fra ved hjælp af en styrespænding, i dette tilfælde 230 V AC. Relæet fra Eltako har både en slutte-kontakt og en bryde-kontakt, hvilket gør det velegnet til opgaver, hvor du skal styre belysning, motorer eller andre installationer fra et centralt punkt i tavlen. Med en belastning på op til 16A og montage på dinskinne passer det fint ind i almindeligt tavlemateriel, hvor du vil have en robust og mekanisk løsning frem for elektronisk styring.
Hvor meget plads fylder relæet i tavlen, og hvordan monteres det?
Relæet monteres direkte på dinskinne og har en bredde på blot 18 mm, svarende til ét modul. Det gør det nemt at placere sammen med andet tavlemateriel uden at bruge unødig plads i tavlen. Da det er beregnet til dinskinnemontage, kræver det ikke særlig tilpasning eller boring, du klikker det blot fast på skinnen ligesom andet DIN-materiel.
Kan jeg se og betjene relæets tilstand manuelt?
Ja, relæet har en indikator, der viser kontaktpositionen, så du hurtigt kan se om kredsen er sluttet eller brudt uden at skulle måle på den. Derudover har det manuel betjening, hvilket betyder, at du kan aktivere eller deaktivere relæet direkte på selve enheden, uafhængigt af styrespændingen. Det er praktisk ved test, fejlfinding eller hvis du midlertidigt skal koble en kreds til eller fra uden at gå via styringen.
Hvad er forskellen på relæets slutte-kontakt (NO) og bryde-kontakt (NC)?
Dette kiprelæ har kontakttypen 1 sl + 1 br, altså én slutte-kontakt (NO, normalt åben) og én bryde-kontakt (NC, normalt lukket). Slutte-kontakten er åben i hviletilstand og lukker kredsen, når relæet aktiveres, hvilket typisk bruges til at tænde noget. Bryde-kontakten er omvendt lukket i hviletilstand og åbner kredsen ved aktivering, hvilket bruges til at slukke eller afbryde noget samtidig med, at slutte-kontakten tænder. Kombinationen gør relæet velegnet til opgaver, hvor du vil skifte mellem to tilstande med én styreimpuls, for eksempel skifte mellem to kredsløb eller signalere en tilstandsændring til flere steder på samme tid.
Hvorfor er der forskel på glødelampebelastning, induktiv belastning og lysrørsbelastning?
De forskellige belastningstal fortæller, hvor meget relæet kan klare afhængigt af hvilken type last du kobler. Relæet tåler en glødelampebelastning på op til 2300W, en induktiv belastning på 1300W ved φ = 0,6, en lysrørsbelastning på 3500VA ved LC-koblet drift og 500VA ved parallelkompenseret drift. Det skyldes, at forskellige typer af last, som ohmske, induktive eller kapacitive, belaster kontakterne forskelligt ved tænd og sluk, blandt andet på grund af indkoblingsstrømme. Derfor er det vigtigt at kigge på den relevante belastningstype for netop din installation, frem for kun at se på den generelle amperetal.
Skal jeg regne med 230V AC eller 400V AC belastning, når jeg vælger relæ?
Relæets maksimale belastning er angivet til 16A ved 250V AC og 10A ved 400V AC. Det betyder, at strømkapaciteten falder, når spændingen øges til trefaset 400V, hvilket er normalt for denne type mekaniske relæer. Hvilken værdi der er relevant for dig, afhænger af din konkrete installation og om der er tale om et- eller trefaset strøm. Er du i tvivl om, hvilken belastning din installation kræver, bør en autoriseret elinstallatør vurdere det korrekte valg ud fra den samlede opgave.
