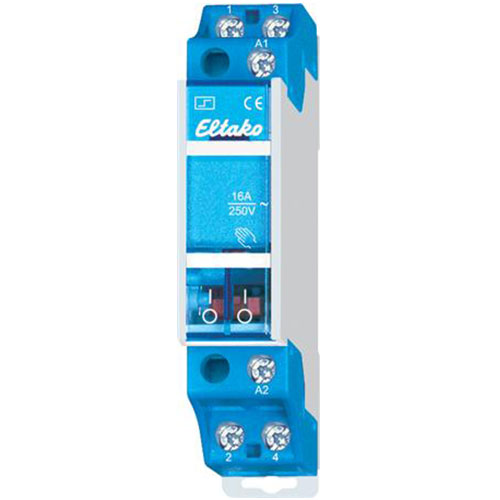

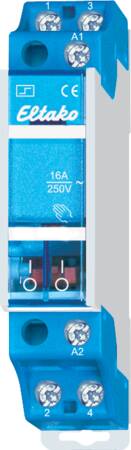

Kiprelæ 2S 16A 230V AC DIN
Kiprelæ 2S 16A 230V AC DIN
Kiprelæ 2S 16A 230V AC DIN er et mekanisk relæ til montage på DIN-skinne, bygget med 2 sluttekontakter og en styrespænding på 230 V AC. Med en bredde på blot 18 mm tager det minimal plads i tavlen, og den indbyggede i... Se mere
0 stk på lager
17 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kiprelæ 2S 16A 230V AC DIN er et mekanisk relæ til montage på DIN-skinne, bygget med 2 sluttekontakter og en styrespænding på 230 V AC. Med en bredde på blot 18 mm tager det minimal plads i tavlen, og den indbyggede indikator for kontaktposition gør det let at se, om relæet står i sluttet eller brudt tilstand.
Relæet betjenes manuelt direkte på selve enheden, hvilket er praktisk ved test, fejlfinding eller når en kreds skal kobles fra uden at slukke hele gruppen. Det er velegnet til styring af belysning, ventilation og andre kredse i bolig- og erhvervstavler, hvor der er brug for et robust kip-relæ med lav egenudgift i strøm.
Fordele ved kiprelæet
- Belastning: Op til 16A ved 250V AC eller 10A ved 400V AC, så det dækker de fleste standardkredse i en installation.
- Glødelampebelastning: 2300W, hvilket gør det anvendeligt til klassisk belysning med høj tændstrøm.
- Induktiv belastning: 1300W ved φ = 0,6, relevant ved styring af motorer og transformere.
- Lysrørsbelastning: 3500VA ved LC-koblet lysrør og 500VA ved parallelkompenseret opsætning.
- Lavt effekttab: Kun 6W, hvilket holder relæets egen varmeudvikling nede i tavlen.
- Kontaktindikator: Viser kontaktpositionen med det samme, så status altid er synlig.
Plads til få mA og masser af funktion
Med 2 sluttekontakter og manuel betjening fungerer relæet som en solid arbejdshest til DIN-skinnemontage, hvor styring af flere separate kredse fra 230V AC er nødvendig. De oplyste belastningsværdier for glødelamper, induktive laster og lysrør gør det muligt at vælge relæet med kendskab til den konkrete belastningstype i installationen, i stedet for at gætte sig frem.
Ofte stillede spørgsmål om Kiprelæ 2S 16A 230V AC DIN
Hvad er et kiprelæ, og hvad bruges det til?
Et kiprelæ er en mekanisk kontakt til montering på DIN-skinne, som du typisk finder i el-tavlen. Dette Eltako-relæ har 2 slutte kontakter og styres med 230 V AC. Det bruges til at koble strøm til og fra, for eksempel når du vil styre belysning eller andet elektrisk udstyr fra en tavle. Relæet betjenes manuelt, og en indikator viser dig, om kontakten er sluttet eller åben, så du hurtigt kan se status uden at skulle måle efter.
Hvordan monteres relæet i tavlen?
Relæet klikkes fast på en standard DIN-skinne som resten af tavlematerialet. Det fylder kun 18 mm i bredden og optager dermed ét modul, hvilket gør det nemt at placere i en tavle, hvor pladsen ofte er trang. Fordi det er beregnet til DIN-montage, passer det ind sammen med automatsikringer, kontaktorer og andet standardmateriel i samme tavle.
Hvor meget strøm kan relæet klare?
Relæet er dimensioneret til 16 A ved 230 V AC. Ved glødelampebelastning tåler det op til 2300 W, mens det ved induktiv belastning (φ = 0,6) er beregnet til 1300 W. For lysrørsinstallationer er der forskel på, om lysrørene er LC-koblet eller parallelkompenseret, se de to punkter herunder for detaljerne. Effekttabet i selve relæet ligger på 6 W, hvilket er værd at have med i beregningen, hvis du planlægger flere komponenter i samme tavle.
Hvad er forskellen på glødelampebelastning og induktiv belastning?
Glødelampebelastning på 2300 W dækker rent resistive belastninger, altså udstyr uden spole eller motor, hvor strømmen og spændingen følges ad. Induktiv belastning på 1300 W med en effektfaktor på 0,6 gælder derimod udstyr med spoler, som motorer eller transformatorer, hvor strømmen forskydes i forhold til spændingen. Denne type belastning slider mere på kontakterne, og derfor er den tilladte effekt lavere end ved rent resistivt udstyr. Skal du bruge relæet til motordrevet udstyr, er det altså den induktive værdi, du skal holde dig til.
Hvad betyder de to lysrørsangivelser, LC koblet og parallelkompenseret?
De to tal dækker forskellige måder at kompensere lysrørsinstallationer på. Ved LC-koblede lysrør tåler relæet op til 3500 VA, mens grænsen ved parallelkompenserede lysrør er 500 VA. Forskellen skyldes, at parallelkompensering giver en høj indkoblingsstrøm, som belaster kontakterne markant mere end LC-kobling. Derfor er den tilladte effekt lavere i det tilfælde. Hvilken type der er relevant for dig, afhænger af, hvordan din lysinstallation allerede er opbygget.
Skal jeg regne med 16 A eller 10 A, når jeg dimensionerer installationen?
Relæet er angivet til 16 A ved 230 V AC og 10 A ved 400 V AC. Forskellen afspejler, at belastningsevnen falder, når spændingen stiger. Hvilken værdi der er relevant for dit projekt, afhænger derfor af, om installationen kører på 230 V eller 400 V. Da det er tavlemateriel, der indgår i den faste el-installation, bør den endelige dimensionering altid vurderes af en autoriseret elinstallatør, som kender den samlede opgave.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
