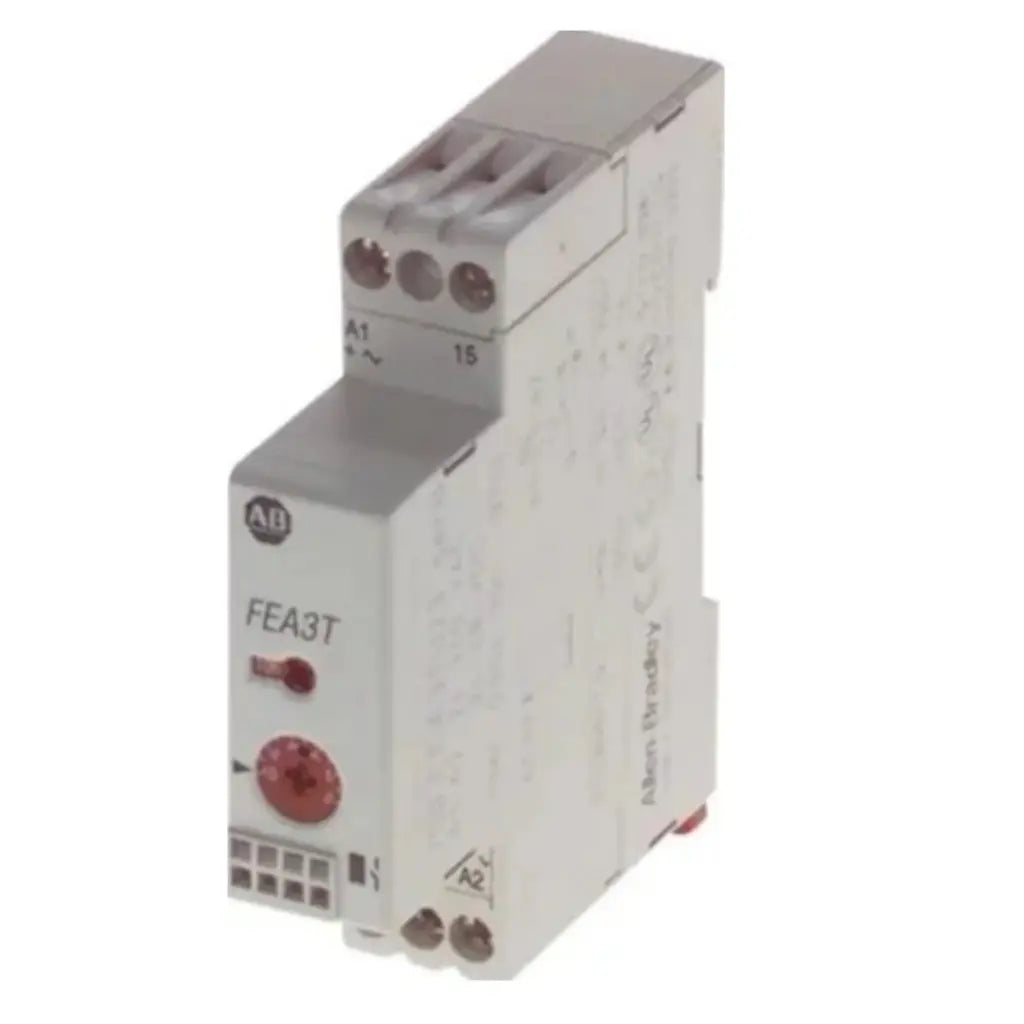

Multitimer 24-240V AC/DC 4 tidsom. 0,05s-10 Timer

Det er et tidsrelæ med fire indbyggede funktioner i ét og samme modul: forsinket indkobling, forsinket frafald, impuls og symmetrisk taktgiver (blinkrelæ). Det gør den fleksibel til mange styringsopgaver i tavlen, hvor du skal have en kontakt til at slå til eller fra efter et bestemt tidsforløb, fx til trappelys, ventilation, pumper eller andre processer, hvor timingen skal styres automatisk i stedet for manuelt. Relæet har 1 skiftekontakt (1 C/O), som du kobler til det, der skal styres.

Relæet dækker et meget bredt tidsindstillingsområde fra 0,05 sekund og helt op til 10 timer. Det betyder, at du kan bruge samme relæ til både korte impulser på under et sekund og lange forsinkelser på flere timer, alt efter hvad opgaven kræver. Den præcise indstilling foretages via relæets egne omskiftere eller potentiometre, så du selv vælger både funktion og tidsinterval efter behov.

Multitimeren er lavet til at kunne forsynes bredt, fra 24-240 V AC/DC. Konkret arbejder den enten med 24-48 V UC (universalspænding, altså både AC og DC) eller med 110-240 V AC ved 50/60 Hz. Det gør den velegnet i mange forskellige tavleopsætninger, uanset om din styrespænding er lav eller høj. Er du i tvivl om, hvilken spænding din installation kører med, bør en autoriseret elinstallatør vurdere den korrekte tilslutning.

Nej, relæet er kun 17,5 mm bredt, hvilket svarer til én almindelig modulplads på en DIN-skinne. Det gør det nemt at få plads til i selv en tæt pakket gruppetavle, uden at du skal ofre meget plads for at få en fleksibel tidsstyring ind i installationen.

Ved forsinket indkobling venter relæet med at aktivere udgangen, indtil den indstillede tid er gået efter, at spændingen er tilsluttet. Det bruger man typisk, når noget først skal starte et stykke tid efter, at strømmen kommer på, fx for at undgå at flere ting starter samtidig. Ved forsinket frafald sker det modsatte: udgangen aktiveres med det samme, og relæet holder den aktiv i den indstillede tid, efter at signalet er faldet fra, fx til efterløb på en ventilator eller lys, der skal blive ved med at lyse et stykke tid efter, du har slukket. Begge funktioner ligger indbygget i samme relæ, så du vælger blot den, opgaven kræver.

Impulsfunktionen giver et enkelt, kort udgangssignal af den indstillede varighed, når relæet aktiveres. Det er praktisk, hvis du blot skal have en kort, veldefineret aktivering, fx til at give et andet apparat et startsignal. Den symmetriske taktgiver, også kaldet blinkrelæ, kobler derimod udgangen til og fra igen og igen i lige lange perioder, så længe relæet er forsynet. Det bruges typisk til blinkende signaler eller til at give et jævnt pulserende styresignal. Begge funktioner findes i samme multitimer, så du kan skifte mellem dem efter behov.

Det afhænger helt af, hvad relæet skal styre. Med et indstillingsområde fra 0,05 sekund til 10 timer kan du dække både meget hurtige impulser, fx til korte startsignaler, og lange forløb, fx efterløb på ventilation gennem flere timer. Tommelfingerreglen er at vælge den korteste indstilling, der stadig giver den ønskede funktion i praksis, da det gør styringen mere præcis og forudsigelig. Er du i tvivl om den rette indstilling til din konkrete installation, er det en god idé at få en autoriseret elinstallatør til at vurdere opsætningen.
