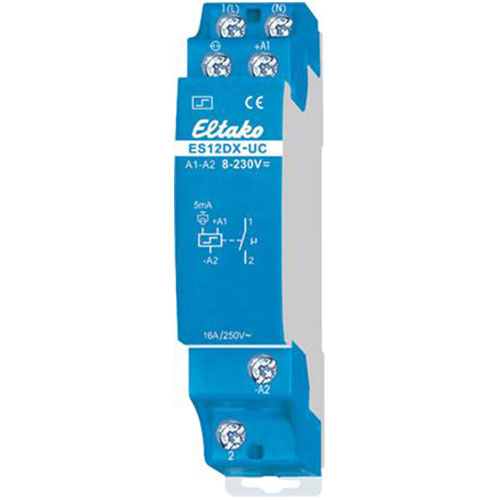

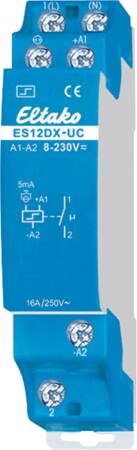

Eltako Kip Relæ - 16A 8-230VUC 1xNO

Et kiprelæ er en elektromekanisk komponent, der kobler en kontakt til eller fra, når det får spænding på styreindgangen. Eltako Kip Relæ har én sluttekontakt (1xNO), hvilket betyder, at relæet slutter et kredsløb, når det aktiveres. Det bruges typisk i tavler og installationer, hvor man skal styre en belastning, fx belysning eller motorer, fra en anden spænding eller et andet signal end selve belastningens egen forsyning. Relæet er tiltænkt professionel installation i eltavler og fordelingsanlæg.

Relæet monteres på standard dinskinne, som er den gængse monteringsmetode i eltavler. Med en bredde på kun 18 mm optager det meget lidt plads, hvilket gør det praktisk i tavler, hvor pladsen er trang, eller hvor du gerne vil have flere funktioner samlet på en overskuelig plads. Det gør det nemt at placere sammen med andet tavlemateriel uden at skulle udvide selve tavlen.

Relæet har en maksimal belastning på 16 A ved 250V AC. Ud over den generelle strømgrænse er der også oplyst specifikke værdier for forskellige typer af last: ved glødelamper kan relæet belaste op til 2000 W, ved induktiv belastning (fx motorer eller spoler) op til 650 W med en effektfaktor på φ = 0,6, og ved lysrørsbelastning enten 1000 VA ved LC-koblet drift eller 500 VA ved parallelkompenseret drift. Det giver dig et godt overblik over, hvilke opgaver relæet kan løse, afhængigt af hvilken type belastning der skal styres. Effekttabet i relæet selv er 0 W, så det belaster ikke tavlens varmeregnskab.

Du behøver faktisk ikke vælge, da dette kiprelæ er bygget til at kunne styres med en styrespænding fra 8 til 230V, både AC og DC. Det betyder, at samme relæ kan bruges, uanset om styresignalet kommer fra en vekselspændingskilde eller en jævnspændingskilde inden for det angivne område. Det gør relæet fleksibelt at indbygge i forskellige typer styringer, uden at du skal holde styr på flere varianter til AC og DC.

Forskellen ligger i, hvordan de forskellige belastningstyper påvirker kontakten i relæet. En glødelampe er en ohmsk belastning, og her tåler relæet op til 2000 W. En induktiv belastning, som fx en motor eller en spole, giver et andet strømforløb i kontakten, og her er grænsen 650 W med en effektfaktor på φ = 0,6. Ved lysrør skelnes der mellem to koblingsmåder: LC-koblet, hvor relæet kan belastes med op til 1000 VA, og parallelkompenseret, hvor grænsen er 500 VA. Kort sagt skal du kigge på, hvilken type last relæet skal styre, og holde dig inden for den relevante værdi for netop den belastningstype.
