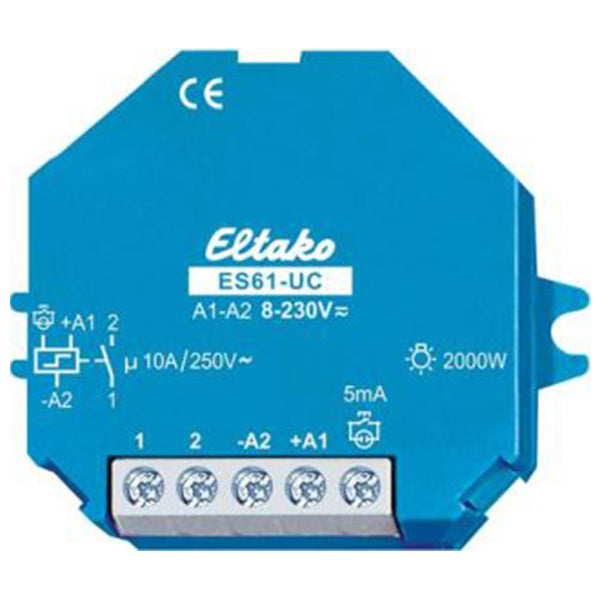

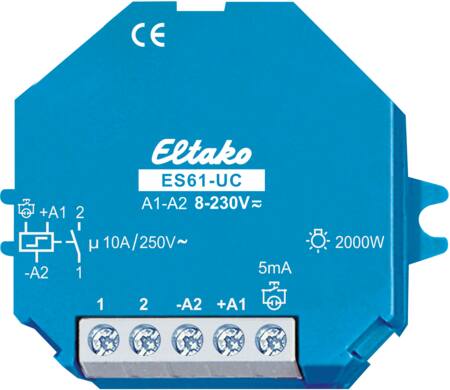

Kiprelæ 8-230VUC 1S 10A Dåse

Et kiprelæ er et mekanisk relæ, hvor kontakten skiftes ved et fysisk "kip" i mekanikken, i stedet for at kontakten holdes aktiv af strøm hele tiden. Det gør relæet velegnet til styring af belysning, motorer og andre forbrugere, hvor du vil tænde eller slukke en kreds ved et impulssignal. Dette kiprelæ har 1 sluttekontakt og er dimensioneret til en belastning på 10 A ved 250 V AC, hvilket gør det til et robust valg til almindelig styring i tavler og installationer.

Relæet er lavet til dåsemontering og har målene 45 x 55 x 18 mm, så det fylder minimalt og kan placeres direkte i en installationsdåse i stedet for i en tavle. Det gør det praktisk, hvis du skal have styringen tæt på selve armaturet eller forbrugeren, uden at trække ekstra ledninger tilbage til et gruppefelt.

Maksimal belastning er 10 A ved 250 V AC. Ved rene glødelamper eller ohmske laster kan relæet klare op til 2000 W, mens induktive laster som motorer og transformere er sat til 650 W ved en effektfaktor på 0,6. Forskellen skyldes, at induktive laster giver et højere indkoblingsstød end en simpel glødelampe, så relæets kontakter belastes hårdere ved samme wattstørrelse. Har du lysrørsarmaturer, ligger belastningen på 1000 VA ved LC-koblede armaturer og 500 VA ved parallelkompenserede armaturer.

Relæet kan styres med både jævnspænding og vekselspænding i et bredt spænd fra 8 til 230 V. Det gør det anvendeligt i mange forskellige installationer, uanset om styresignalet kommer fra en lavspændt kreds eller direkte fra 230 V-nettet, uden at du skal vælge en bestemt variant til hver spændingstype.

Fordi relæet er mekanisk og "kipper" fra en stilling til en anden, holder det selve kontaktstillingen uden at trække strøm undervejs. Det giver et effekttab på 0 W i den stilling relæet står i, hvilket betyder, at relæet ikke belaster installationen unødigt, når det ikke skifter.

Glødelampebelastning på 2000 W dækker rene ohmske forbrugere som traditionelle glødepærer og varmeelementer, hvor strømmen stiger jævnt ved tænding. Induktiv belastning på 650 W ved en effektfaktor på 0,6 gælder derimod motorer, ventilatorer og andet med spoler, hvor der opstår et kraftigere indkoblingsstød. Skal du styre en motor eller anden induktiv last, er det derfor den lavere værdi på 650 W, du skal holde dig inden for, ikke de 2000 W til glødelamper.

Ved LC-koblede lysrørsarmaturer, hvor drossel og kondensator er forbundet i serie, kan relæet klare op til 1000 VA. Ved parallelkompenserede armaturer, hvor kondensatoren sidder parallelt med drosselspolen for at forbedre effektfaktoren, falder den tilladte belastning til 500 VA. Kender du opbygningen af dine lysrørsarmaturer, kan du dermed vurdere, om relæet passer til antallet af armaturer, du vil styre.
