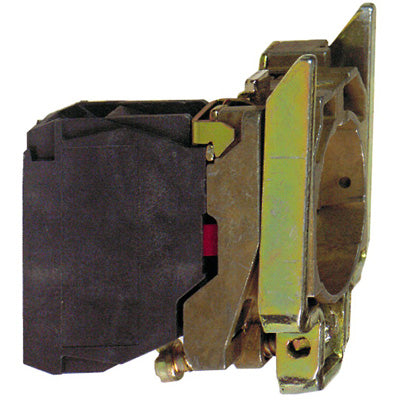

Kontaktkrop - inkl. 1 Slutte

Kontaktkroppen er den del af en trykknap eller omskifter, der sidder bag selve betjeningselementet og sørger for, at der bliver skabt eller brudt en elektrisk forbindelse, når du trykker eller drejer. Denne kontaktkrop hører til Harmony XB4-serien og monteres på tavlefronten sammen med et betjeningshoved. Den bruges typisk til styring af maskiner, produktionslinjer og andre opgaver i kontrolpaneler og tavler, hvor du har brug for en pålidelig signalgivning ved manuel betjening.

"1 slutte" betyder, at kontaktkroppen har ét sluttekontaktelement, også kaldet 1xNO. Det vil sige, at kredsen er åben i hviletilstand og først sluttes, når betjeningselementet aktiveres. Det gør den velegnet til opgaver, hvor du skal give et signal eller starte en funktion ved at trykke eller dreje, fx til start-knapper i en styretavle. Kontaktbetjeningen er af typen "langsom bryde", og terminalerne er skrueterminaler, så du får en solid og lettilgængelig tilslutning i klemrækken.

IP20 betyder, at kontaktkroppen er beskyttet mod faste genstande større end 12,5 mm, altså primært en beskyttelse mod berøring med fingre, men den har ingen angivet beskyttelse mod vand eller fugt. Derfor er den beregnet til montering inde i tavler, kabinetter og kontrolpaneler, hvor den er afskærmet fra støv, vand og direkte berøring udefra, og ikke til udendørs installationer eller våde miljøer.

Selve kroppen er støbt i Zamak, en robust zinklegering, mens kontakterne er sølvbelagte (Ag/Ni). Den kombination giver en holdbar konstruktion, der kan klare mange kobling er over tid, samtidig med at sølvbelægningen sikrer god ledningsevne og gør kontakterne mere modstandsdygtige over for korrosion. Det er en fordel i industrielle miljøer, hvor komponenten skal betjenes ofte og holde i mange år uden at ledningsevnen forringes.

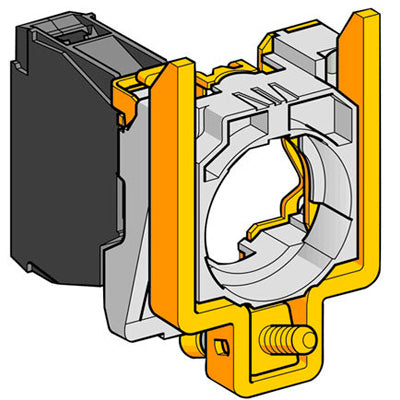

Kontaktkroppen leveres med fastgørelseskrave og monteres direkte bag betjeningselementet på tavlefronten. Med mål på 30 x 47 x 37 mm (B x H x D) fylder den ikke meget, og skrueterminalerne gør det nemt at få styr på tilslutningen, selv i tætpakkede tavler. Klemrækketypen er enkelt, hvilket holder opsætningen enkel og overskuelig.

Denne kontaktkrop er en enkeltkomponent fra Harmony XB4-serien og fungerer ikke alene. Den skal kombineres med et betjeningselement, fx en trykknap eller drejeafbryder fra samme serie, for at udgøre en komplet, funktionsdygtig enhed. Fordelen ved at købe kontaktkroppen separat er, at du kan sammensætte præcis den kombination af betjeningshoved og kontaktfunktion, du har brug for, eller udskifte kun kontaktdelen, hvis den er slidt, uden at skulle skifte hele trykknapenheden. Skal du bruge en færdigmonteret løsning, kigger du i stedet efter en samlet trykknapenhed fra samme serie.
