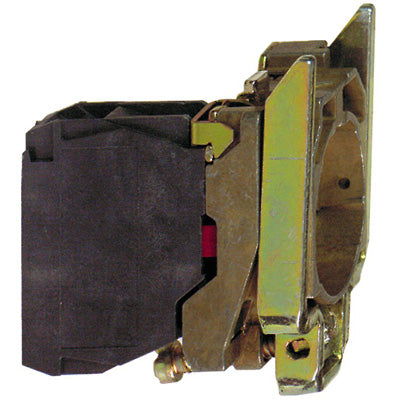

Kontaktkrop - inkl. 1 Bryde

Kontaktkroppen er selve det elektriske "hjerte" bag en trykknap eller signallampe i en tavlefront. Den sidder bag frontpanelet og indeholder kontaktelementet, som åbner eller lukker et strømkredsløb, når trykknappen betjenes. Denne model, ZB4BZ102, er en del af Harmony XB4 trykknapprogrammet og leveres med 1xNC kontaktelement, altså én normalt lukket kontakt der bryder kredsløbet ved aktivering. Den bruges typisk i styretavler, maskinpaneler og industrielle installationer, hvor der er brug for pålidelig og robust styring af signaler eller stopfunktioner.

Kontaktkroppen er designet til en hurtig og enkel montage. Trykknappen isættes fra tavlefronten, hvorefter selve kontaktkroppen clipses fast på bagsiden. Til sidst spændes en enkelt pinolskrue, som sikrer en stabil fastgørelse. Tilslutningen sker via skrueterminaler i en enkelt klemrække, hvilket gør det nemt at koble ledningerne til uden specialværktøj. Denne løsning gør montagen overskuelig, både ved nyinstallation og ved udskiftning af et eksisterende kontaktelement i en tavle.

IP20 betyder, at kontaktkroppen er beskyttet mod indtrængning af faste genstande større end 12,5 mm, men den har ingen beskyttelse mod vand eller fugt. Det gør den velegnet til montage inde i tavler og kabinetter, hvor den er beskyttet af tavlens egen kapsling, og ikke til direkte udendørs eller vådt miljø. Kroppen er fremstillet i Zamak med sølvbelagte (Ag/Ni) kontakter, hvilket giver et robust og holdbart kontaktelement, der er beregnet til professionel brug i industrielle installationer.

Kontaktkroppen er kun den elektriske del, det vil sige selve kontaktelementet med terminaler, der sidder bag tavlefronten. Den komplette trykknap er derimod den synlige del, du trykker på, og som isættes fra fronten og forbindes med kontaktkroppen. De to dele hører sammen som et system, hvor trykknappen giver den mekaniske betjening, og kontaktkroppen står for selve strømafbrydelsen eller -slutningen. Skal du udskifte eller supplere en eksisterende tavleløsning, er det derfor vigtigt at vide, om du mangler selve kontaktelementet eller hele trykknapenheden.

"1 bryde" refererer til, at kontaktelementet har én normalt lukket (NC) kontaktfunktion. Det betyder, at kredsløbet er sluttet i hviletilstand og brydes, når trykknappen aktiveres. Denne funktion bruges typisk til stop- eller nødstopfunktioner, hvor man ønsker, at kredsløbet afbrydes ved et tryk. Kontaktbetjeningen er en langsom brydefunktion, hvilket giver en kontrolleret og pålidelig kontaktgivning ved brug. Er du i tvivl om, hvilken kontaktfunktion din konkrete opgave kræver, anbefales det at rådføre sig med en autoriseret elinstallatør, så det rigtige kontaktelement vælges til formålet.
