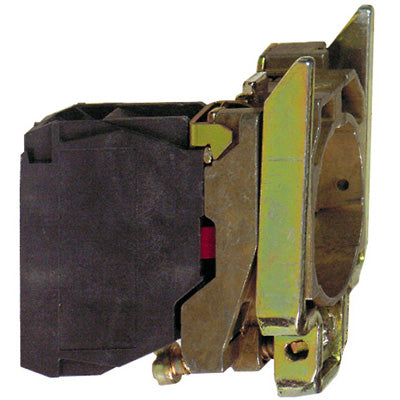

Kontaktprop - inkl. 2 Slutte

Kontaktproppen, også kaldet et kontaktelement, sidder bag selve trykknappen eller signallampen i en tavlefront og er den del, der reelt skaber den elektriske forbindelse, når du trykker på knappen. Denne udgave, ZB4BZ103 fra Schneider Electric, hører til Harmony XB4-programmet og har 2 sluttekontakter (2NO), som lukker kredsen når trykknappen aktiveres. Det gør den velegnet til styretavler og industrielle installationer, hvor du skal give et signal videre til f.eks. en motorstyring, en PLC eller et relæ.

"2 slutte" betyder, at elementet har to sluttekontakter (2NO, normally open), som begge lukker samtidigt, når trykknappen betjenes. I praksis giver det dig mulighed for at sende det samme signal to steder fra ét tryk, for eksempel til to forskellige kredse i en styretavle. Terminalerne er udført som skrueterminaler, hvilket gør tilslutningen enkel at udføre og efterse ved eftersyn.

Monteringen er tænkt til at være enkel: trykknappen isættes fra fronten af tavlen, hvorefter kontaktkroppen clipses på bagfra og fastgøres med en enkelt pinolskrue. Det gør det hurtigt at samle eller udskifte enkeltdele i en styretavle uden at skulle skille hele opbygningen ad. Kontaktbetjeningen er af typen langsom bryde, og klemrækketypen er enkelt, hvilket passer til den typiske opbygning i Harmony XB4-serien.

Kontaktelementet er klassificeret til IP20. Det betyder, at det er beskyttet mod berøring af de indvendige, strømførende dele samt mod større fremmedlegemer, men det er ikke beregnet til at stå udsat for vand eller fugt. Det passer derfor til montering inde i tavler og kabinetter, hvor det i sig selv er beskyttet af tavlens kapsling, snarere end til direkte udendørs eller vådt miljø.

Kroppen er støbt i Zamak, mens selve kontakterne er sølvbelagte (Ag/Ni). Zamak er kendt for at være en robust og formstabil zinklegering, som tåler den daglige mekaniske belastning fra gentagne tryk godt. Sølvbelægningen på kontakterne bidrager til god ledningsevne og en pålidelig kontakt gennem elementets levetid, hvilket er vigtigt i styrekredse, hvor et sikkert signal er afgørende.

ZB4BZ103 er udviklet specifikt til Harmony XB4-trykknapprogrammet fra Schneider Electric og er bygget til at fungere sammen med de øvrige komponenter i netop denne serie, både trykknapper og signallamper. Det er altså ikke en universalløsning, men et element designet til at spille sammen med opbygningen i XB4-serien. Hvis du er i tvivl om, hvorvidt det passer til den konkrete tavle eller det trykknapprogram, du arbejder med, er det en god idé at lade en autoriseret elinstallatør vurdere det.
