Kontaktelement - 1 Slutte
Kontaktelement - 1 Slutte

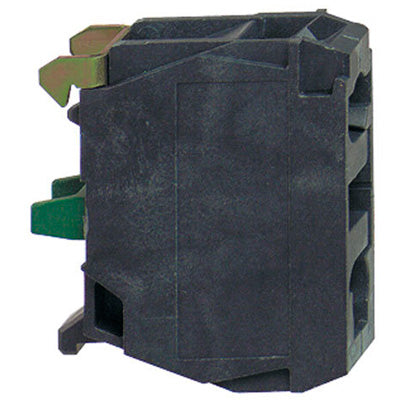

Schneider Electric Harmony ZBE101 er et kontaktelement med 1 slutte-funktion (NO), der monteres bag på trykknapper og vælgerkontakter i Harmony XB4- og XB5-serierne. Det giver mulighed for hurtig udskiftning og konfig... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Schneider Electric Harmony ZBE101 er et kontaktelement med 1 slutte-funktion (NO), der monteres bag på trykknapper og vælgerkontakter i Harmony XB4- og XB5-serierne. Det giver mulighed for hurtig udskiftning og konfiguration af styrekredsløbet, uden at hele trykknapenheden skal skiftes.
Kontaktelementet clipses direkte på bagsiden af den komplette trykknap- eller vælgerkontaktenhed og tilsluttes styrekredsløbet med skrueklemmer. Det gør det til et praktisk valg, når du bygger tavler op fra bunden eller skal reparere og udvide en eksisterende styring med XB4/XB5-udstyr.
Fordele ved Harmony ZBE101 kontaktelement
- 1 slutte-kontakt (NO): Giver en enkel sluttefunktion til styrekredsløb, hvor der skal skabes forbindelse ved aktivering
- Skrueklemmer: Enkel og driftssikker tilslutning af ledningerne til styrekredsløbet
- Clipsamling: Monteres nemt bag på XB4- og XB5-trykknapper og vælgerkontakter uden værktøjskrævende demontering
- IP20-beskyttelse: Beskytter mod utilsigtet berøring af strømførende dele i den monterede tavle
Til udskiftning og opbygning af Harmony-styringer
Fordi kontaktelementet passer direkte til Harmony XB4- og XB5-serierne, er det velegnet både til nybygning af styretavler og til at genoprette en enkelt kontaktfunktion, hvis en eksisterende trykknap eller vælgerkontakt skal have tilføjet eller udskiftet sin sluttefunktion. Kombinationen af clipsamling og skrueklemmer gør monteringen overskuelig, også når der arbejdes i tætpakkede tavler.
Ofte stillede spørgsmål om Kontaktelement - 1 Slutte
Hvad bruges kontaktelementet til?
Kontaktelementet ZBE101 er en byggeklods til styrekredsløb, som giver en trykknap eller vælgerkontakt sin elektriske funktion. Det har 1 slutte-kontakt (1NO) og bruges typisk, når en trykknap eller vælgerkontakt fra Harmony XB4 eller XB5 serien skal have et signal ud til styrekredsløbet, for eksempel til at starte en motor, tænde et lys eller give et kvitteringssignal i et anlæg.
Hvordan monteres og tilsluttes kontaktelementet?
Elementet klikkes fast bag på en komplet trykknapenhed eller vælgerkontakt fra Harmony XB4 eller XB5 serien via en clipsamling, så du slipper for skruer eller værktøj i selve monteringen. Selve tilslutningen til styrekredsløbet sker med skrueklemmer, hvor du blot skruer lederne fast. Det gør det enkelt at udskifte et defekt kontaktelement eller ændre konfigurationen på en eksisterende trykknap, uden du skal skifte hele enheden.
Hvad betyder "1 slutte" (NO) i praksis?
"1 slutte" betyder, at kontaktelementet har én normalt åben kontakt (NO). I hviletilstand er kredsløbet altså brudt, og først når du aktiverer trykknappen eller vælgerkontakten, lukker kontakten og sender signalet videre til styrekredsløbet. Det er den mest almindelige funktion, når man skal starte noget eller give et signal ved et tryk.
Kan kontaktelementet bruges i krævende industrimiljøer?
Ja, kontaktelementet er bygget til høj vibrationssikkerhed, hvilket gør det velegnet i maskiner og industrielle installationer, hvor der forekommer rystelser i drift. Derudover har det et IP20 beskyttelsesindeks, som beskytter mod utilsigtet berøring af strømførende dele indvendigt i tavlen eller kabinettet, mens det er monteret.
Hvad er forskellen på kontaktelementet og en komplet trykknapenhed?
Kontaktelementet ZBE101 er kun den elektriske del med selve slutte-funktionen (1NO) og skrueklemmerne til tilslutning, det er altså ikke en trykknap i sig selv. Elementet monteres bagpå en komplet trykknapenhed eller vælgerkontakt fra Harmony XB4 eller XB5 serien. Har du allerede en trykknap fra en af disse serier og mangler et ekstra eller nyt kontaktsæt, er dette elementet det rigtige valg. Mangler du derimod hele trykknappen, skal du først anskaffe den komplette enhed, som kontaktelementet efterfølgende clipses fast på.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
