Kontaktelement - 1 Bryde

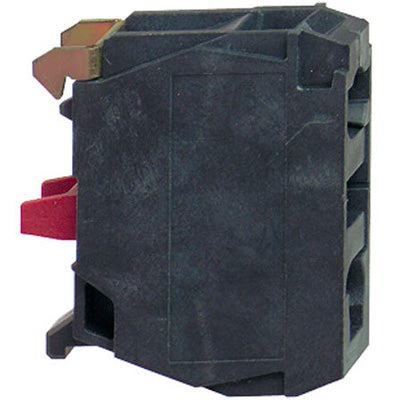

Kontaktelementet (ZBE102) er en løs komponent fra Schneider Electrics Harmony-serie, som monteres bag på en trykknap eller vælgerkontakt for at give den en elektrisk funktion. Det er udstyret med én brydekontakt, også kaldet 1NC, hvilket betyder at kredsløbet er lukket i hvilestilling og åbner, når trykknappen aktiveres. Elementet tilsluttes styrekredsløbet med skrueklemmer og bruges typisk i Harmony XB4- og XB5-serierne, hvor det kombineres med en frontdel som fx en trykknap eller omskifter for at danne en samlet betjeningsenhed. Det er et oplagt valg, hvis du skal konfigurere eller reparere en betjeningstavle og har brug for en pålidelig brydefunktion.

Monteringen sker via en clipsamling, hvor kontaktelementet klikkes fast på bagsiden af trykknappen eller vælgerkontakten. Det gør det nemt at skifte et defekt element eller ændre funktionen på en eksisterende betjeningsenhed, uden at du behøver bytte hele trykknappen ud. Selve tilslutningen til styrekredsløbet foregår med skrueklemmer, som giver en solid og rystesikker forbindelse. Det er en løsning, der er tænkt til hurtig service ude i marken eller på tavlen, hvor tid og enkelhed betyder noget.

Kontaktelementet har en beskyttelsesgrad på IP20, som beskytter operatøren mod utilsigtet kontakt med de strømførende dele inden i huset. Det betyder, at man ikke uforvarende kan komme til at røre ved spændingsførende punkter med fingrene, men det er ikke en tæt konstruktion mod støv eller vand. IP20 er den beskyttelsesgrad, der typisk er relevant, når elementet sidder inde i et skab eller bag en frontplade, hvor det ikke er direkte udsat for miljøpåvirkninger.

En brydekontakt, forkortet NC, er lukket i hvilestilling og bryder forbindelsen, når trykknappen aktiveres. En sluttekontakt, forkortet NO, fungerer modsat: den er åben i hvile og slutter forbindelsen, når man trykker. Dette kontaktelement er udført som 1NC, altså en brydefunktion, og passer derfor til styrekredsløb, hvor du har brug for at afbryde strømmen ved aktivering, fx til stop-funktioner eller sikkerhedsafbrydelser i en betjeningsopstilling. Skal din opgave i stedet kræve, at kredsløbet sluttes ved tryk, skal du kigge efter et element med sluttefunktion i stedet.

Dette kontaktelement er udstyret med skrueklemmer, som giver en mekanisk stabil forbindelse, der egner sig godt, hvis anlægget udsættes for vibrationer, da skruerne ikke kræver efterspænding over tid. I Harmony-serien findes der også elementer med fjederklemmer, som kan være hurtigere at montere, fordi lederen blot klemmes fast uden brug af skruetrækker. Valget mellem de to afhænger typisk af, hvor hurtigt installationen skal gå, og hvilken tilslutningsmetode du i forvejen bruger i resten af tavlen. Skrueklemmer er ofte at foretrække, hvis du sætter pris på en gennemprøvet og robust løsning til daglig drift.
