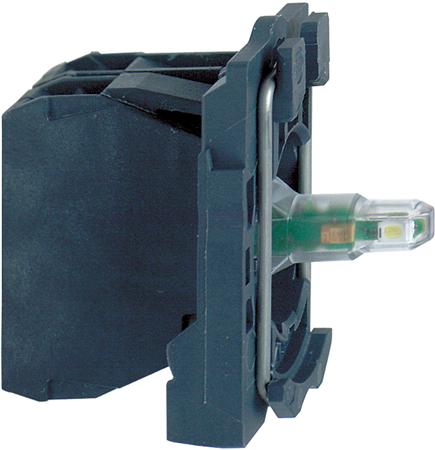

LAMPETR.KROP 24VAC/DC ZB5AW0B13

Lampetrykskroppen er den del af Schneider Electrics Harmony style 5-program, der indeholder selve LED-lysmodulet og strømtilslutningen. Kroppen er lavet i plast og monteres sammen med de øvrige dele i det modulopbyggede system, fx et betjenings- eller signalhoved, så du får et komplet lampetryk til dit panel. Den bruges typisk i industrielle kontrolpaneler, på maskiner og i automationsanlæg, hvor der er behov for visuel indikation direkte i betjeningsfladen.

Kroppen har en montagediameter på 22 mm og samlede mål på 30 x 42 mm (B x H), så den passer direkte ind i standard Ø22-udskæringer i et kontrolpanel. Tilslutningen kan laves på tre måder: med skruer og låseskive, via stik eller med ben til printkort, hvilket giver frihed til at vælge den løsning der passer bedst til din opgave, uanset om du monterer i et eksisterende panel eller bygger et nyt design op fra bunden.

Kroppen forsynes med 24V AC/DC og er udstyret med 2 NO-kontakter (normalt åbne). Ampereangivelsen for kontakterne er 10 A. Den kan fungere inden for et forsyningsområde på 21,6-26,4 V AC eller 19,2-30 V DC, og er dermed velegnet til de fleste standard 24V-styrekredse i industrielle anlæg. Den er beregnet til brug i et anvendelsestemperaturområde fra -25 til 70 °C, hvilket gør den robust til både varme produktionsmiljøer og koldere lokationer som lagerhaller.

Harmony style 5-programmet er bygget med et bredt spændingsområde, hvor både 12V- og 230V-varianter findes med samme lysintensitet. Den model, du kigger på her, er 24V AC/DC, hvilket gør den til det rigtige valg, hvis dit panel eller din maskine allerede kører på en 24V styrespænding. Har dit anlæg en anden styrespænding, skal du kigge efter den tilsvarende variant i programmet i stedet for at forsøge at tilpasse denne til en anden spænding.

Denne lampetrykskrop bruger et LED-lysmodul med Protected LED-teknologi, mens ældre og enkelte modeller i programmet stadig bygger på traditionelle BA9s-glødelamper. Forskellen mærkes især i drift: LED-modulet holder op til 100.000 timer, kræver stort set ingen vedligeholdelse og har ikke behov for lampetest i almindelig drift (test kan dog laves med en særlig lampetestkrop, hvis det ønskes). Glødelamper skal til sammenligning skiftes løbende, hvilket giver mere vedligeholdelse over tid. Vælger du LED, får du altså en løsning med færre driftsstop og mindre efterfølgende arbejde.

Denne lampetrykskrop leveres med et hvidt LED-lysmodul, men Harmony-programmet findes i alle farver, herunder også blå. Hvilken farve du bør vælge, afhænger af, hvordan du ønsker at signalere status eller funktion i dit panel. Hvid bruges ofte som en neutral indikator, mens andre farver kan gøre det lettere at skelne funktioner visuelt fra hinanden i et panel med flere lamper. Vælg derfor farven efter, hvordan resten af dit betjeningspanel er opbygget og signaleret.
