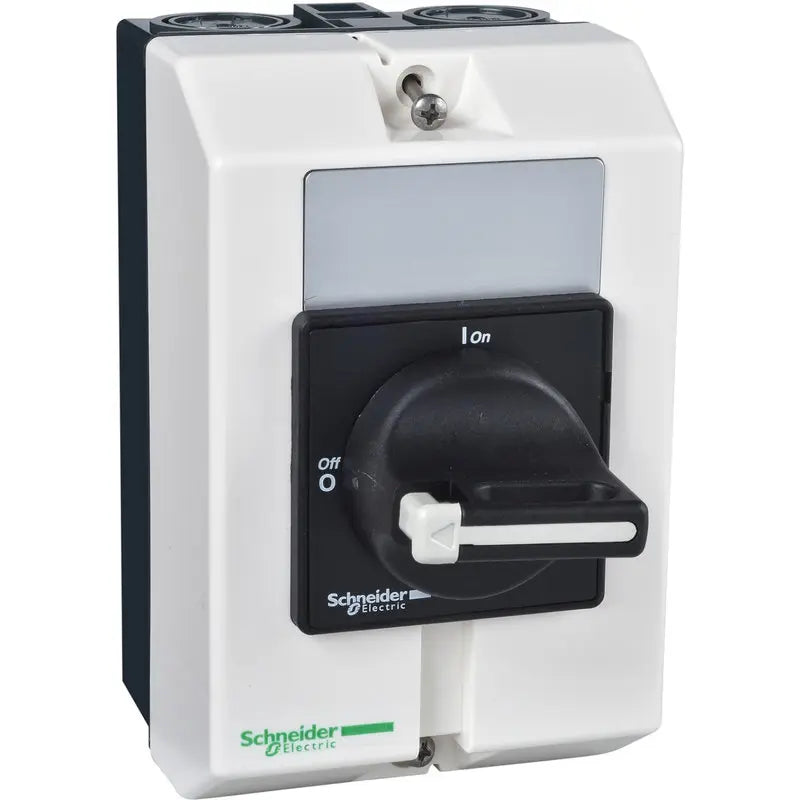

SIKKERH.AFBR. 7,5KW/20A VBF0GE

Sikkerhedsafbryderen fra Schneider Electric, type VBF0GE, er lavet til at kunne slukke helt for strømmen til en motor eller et anlæg, typisk i forbindelse med service, reparation eller nødstop. Den er dimensioneret til 7,5 KW og 20 A, og med en mærkestrøm på 20 A ved 400 V, både ved AC1 og AC3, kan den håndtere den type belastning man typisk møder ved mindre og mellemstore motorer i industri- og landbrugsinstallationer. Den er 3-polet, hvilket gør den velegnet til trefasede anlæg, hvor man har brug for at kunne bryde alle faser samtidig med et enkelt håndgreb.

Ja, afbryderen kan aflåses i slukket position. Det betyder, at man kan sætte en hængelås eller lignende igennem håndtaget, så anlægget ikke kan starte uventet, mens der arbejdes på det. Det er en vigtig funktion i mange sikkerhedsprocedurer, hvor man skal kunne dokumentere, at strømmen fysisk er brudt og ikke kan genindkobles af andre, før arbejdet er afsluttet.

Kabinettet er lavet af kunststof i en stålgrå farve og måler 90 mm i bredden, 146 mm i højden og 131 mm i dybden. Kapslingsklassen er IP65, hvilket i praksis vil sige, at kabinettet er tæt mod støv og mod vandstråler fra alle vinkler. Det gør den velegnet i miljøer, hvor der er støv, snavs eller vandsprøjt, for eksempel i produktionslokaler, værksteder eller stalde, men det er altid en god idé at lade en autoriseret installatør vurdere, om kapslingen passer til det specifikke installationssted.

Begge værdier ligger på 20 A ved 400 V, men de dækker to forskellige belastningstyper. AC1 beskriver en ikke-induktiv eller kun let induktiv belastning, for eksempel ovne eller modstandslast, hvor strømmen er forholdsvis jævn. AC3 beskriver derimod belastningen fra en asynkron motor under normal start, kørsel og stop, hvor der opstår en kortvarig, højere startstrøm. At afbryderen har samme mærkestrøm ved begge belastningstyper, betyder, at den er robust nok til at klare den mere krævende motorbelastning uden at skulle nedjusteres.

Afbryderen kan fastgøres både i en frontlåge på et kabinet og monteres på en DIN-skinne inde i en tavle. Vælger du frontlåge-montering, sidder håndtaget synligt udenpå kabinettet, så man hurtigt kan se og betjene afbryderens position uden at åbne skabet. Vælger du DIN-skinne, bliver afbryderen en integreret del af tavlens opbygning, hvilket ofte foretrækkes, hvis der i øvrigt monteres andet komponentudstyr på samme skinne. Hvilken løsning der er den rigtige for dit anlæg, afhænger af tavlens opbygning og bør vurderes af en autoriseret installatør.

Afbryderen er bygget som en 3-polet model, fordi den er tænkt til trefasede motorer og anlæg, hvor alle tre faser skal kunne afbrydes samtidigt for at strømmen reelt er brudt. En enfaset afbryder ville kun kunne bryde én leder og dermed ikke give samme sikkerhed ved arbejde på en trefaset motor. Har du et anlæg, der kører på trefaset drift op til 7,5 KW og 20 A, passer poltallet til den opgave, men den endelige vurdering af, hvilken afbryder der skal bruges til en konkret installation, bør altid ske i samråd med en autoriseret elinstallatør.
