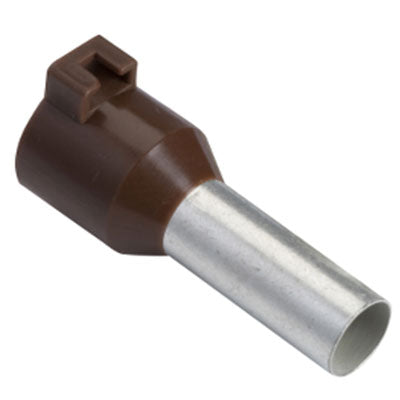

Terminalrør 10mm² - 1 stk.

Et terminalrør, også kaldet en ledningsafslutning eller aderendehylse, sættes på enden af en flertrådet leder, inden den føres ind i en klemme eller et terminalblok. Uden terminalrøret vil de tynde kobbertråde nemt sprede sig eller krølle sammen, når du strammer klemmeskruen, hvilket giver en dårligere elektrisk forbindelse og øget risiko for overgangsmodstand. Terminalrøret samler trådene i en fast, ensartet ende, så du får en solid mekanisk og elektrisk kontakt hver gang. Dette terminalrør er lavet af tynd fortinnet elektrolytisk kobber med en plastkrave udenpå, som både isolerer og gør det let at identificere lederens tværsnit.

Terminalrøret er produceret af Schneider Electric og har typenummeret DZ5CA102. Det følger standarden NFC 63-023, som fastsætter krav til blandt andet farvekodning og mål for denne type ledningsafslutninger, så du kan regne med, at kravediameter, indvendig diameter og afisoleringslængde stemmer overens med de øvrige komponenter i samme system.

Som titlen "Terminalrør 10mm² - 1 stk." angiver, sælges dette terminalrør stykvis. Det gør det praktisk, hvis du blot mangler et enkelt eller ganske få stykker til en reparation eller en mindre installation, i stedet for at skulle investere i en hel æske, du måske ikke får brugt op.

Du afisolerer lederen til en længde på omkring 13 mm, sådan at kobbertrådene passer helt ind i terminalrørets metalhylse uden at stikke ud for enden. Herefter føres lederen ind i røret, som har en indvendig diameter på 5 mm og passer til 10 mm² leder (svarende til AWG 8). Til sidst pressers eller krympes terminalrøret fast med en egnet pressetang, så du får en solid forbindelse, der ikke løsner sig ved vibrationer eller belastning. Terminalrøret leveres med en mærkeflig, som du kan bruge til at notere kreds eller funktion, hvilket gør det lettere at holde styr på ledningerne i en tavle eller samlingsdåse.

Terminalrøret er farvekodet, og den brune farve angiver netop, at det er beregnet til 10 mm² ledere. Farvekodningen følger standarden NFC 63-023 og gør det muligt at se på afstand, hvilket tværsnit et terminalrør passer til, uden at du behøver at måle eller tjekke emballagen hver gang. Det er en stor hjælp, hvis du arbejder med flere lederdimensioner samtidig og hurtigt skal finde det rigtige rør i værktøjskassen.

Da terminalrør efter NFC 63-023 er farvekodet efter lederdimension, findes tilsvarende terminalrør typisk i andre farver til andre tværsnit end 10 mm². Skal du bruge et terminalrør til en anden lederstørrelse, skal du derfor vælge et rør i den farve, der matcher netop dit kabels tværsnit, i stedet for at bruge dette brune 10 mm²-rør, som kun passer til leder med indvendig diameter på 5 mm.
