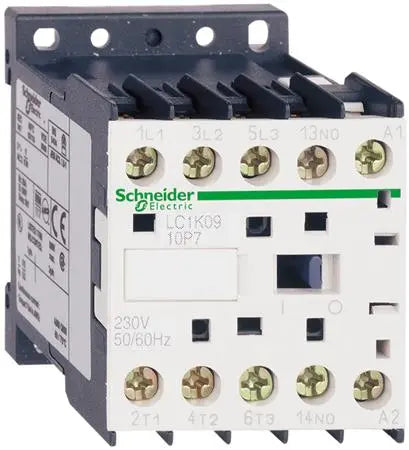

KONTAKTOR 9A 400V LC1-K0901V7

Kontaktoren LC1K0901V7 fra Schneider Electric hører til TeSys K-serien og er bygget til at koble motorer og resistive belastninger til og fra. Den bruges typisk i tavler, hvor en motor eller en større elektrisk belastning skal styres automatisk, for eksempel via en trykknap, et relæ eller en styring. Den kompakte størrelse gør den velegnet i både industrielle installationer og mindre tavleopbygninger, hvor pladsen er trang.

Spolen på kontaktoren skal forsynes med 400 V AC. Det er altså den spænding, der skal ligge på styrekredsen for at trække kontaktoren ind, og den må ikke forveksles med hovedstrømkredsens spænding, som kontaktoren i øvrigt også er dimensioneret til (400 V). Sørg for, at styrekredsen leverer præcis denne spænding, så spolen fungerer korrekt og ikke overbelastes.

Ved 400 V og AC3-belastning, altså typisk motorlast, er kontaktoren dimensioneret til 9 A. Den er 3-polet og har derudover en hjælpekontakt af typen NC, som kan bruges til for eksempel signalering eller interlock i styringen. Tilslutningen sker via skrueklemmer, hvilket gør montagen enkel med almindeligt håndværktøj. Kontaktoren måler 45 mm i bredden, 58 mm i højden og 57 mm i dybden, så den fylder relativt lidt i tavlen, og den er produceret i Europa.

Denne kontaktor er angivet til 20 A ved AC1 og 9 A ved AC3. AC1 dækker resistive eller svagt induktive belastninger, hvor strømmen er jævn og uden de store indkoblingsstød, for eksempel varmelegemer. AC3 dækker motorlast, hvor der opstår et kraftigt strømstød ved opstart, fordi motoren trækker markant mere strøm i det øjeblik, den starter, end når den kører stabilt. Derfor er AC3-værdien lavere end AC1-værdien, selvom det er samme kontaktor. Skal kontaktoren styre en motor, er det AC3-værdien på 9 A, du skal forholde dig til, mens AC1-værdien er relevant ved rene modstandsbelastninger.

En NC-kontakt (brydekontakt) er sluttet, når kontaktoren er i hvile, og bryder kredsen, når kontaktoren aktiveres. Det er det modsatte af en NO-kontakt (sluttekontakt), som er åben i hvile og slutter kredsen, når kontaktoren trækker ind. På denne model er der 1 NC-kontakt og ingen NO-kontakt, hvilket gør den velegnet til funktioner som overvågning af, om kontaktoren er faldet fra, eller til interlock-styring, hvor en anden funktion først må aktiveres, når kontaktoren er ude af drift. Skal din styring bruge en sluttefunktion i stedet, er det vigtigt at vælge en kontaktor eller et tilbehørsmodul med en NO-kontakt, da denne model kun har NC.

Det afhænger af opgaven. Til motorstyring, hvor der opstår startstrømstød, skal du regne med AC3-værdien på 9 A ved 400 V, da det er den værdi, der reelt afgør, om kontaktoren kan klare motorens belastning over tid. Til rene resistive belastninger, for eksempel varmeelementer uden induktiv karakter, kan du i stedet forholde dig til AC1-værdien på 20 A. Er du i tvivl om, hvilken belastningstype din konkrete installation hører under, eller hvordan kontaktoren skal dimensioneres i forhold til den samlede tavle, bør en autoriseret elinstallatør vurdere det korrekte valg, så både kontaktor og øvrigt tavlemateriel matcher belastningen sikkert.
