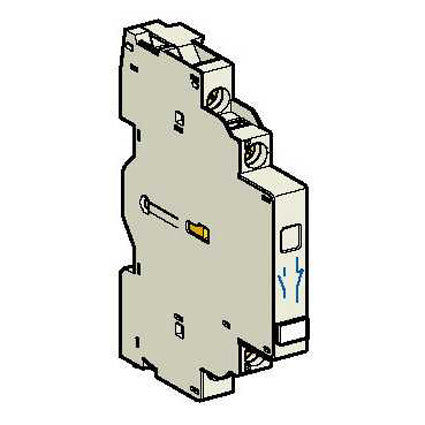

Hjælpekontakt GVAN11 1 slutte + 1 bryde

GVAN11 er en hjælpekontakt, der monteres sammen med et motorværn og bruges til at give en tilbagemelding om motorværnets tilstand ud til f.eks. en PLC-styring, en kontrollampe eller et styresystem. Kontakten fortæller altså om motorværnet er koblet ud, og kan dermed gøre fejlfinding markant hurtigere, hvis en motor pludselig stopper på grund af overbelastning, kortslutning eller lokal betjening. I mange installationer er den forskellen på at kunne se årsagen til et driftsstop med det samme, i stedet for at skulle undersøge hele anlægget manuelt.

Betegnelsen dækker over kontaktbestykningen 1 NO + 1 NC, altså én sluttekontakt og én brydekontakt i samme hjælpekontakt. Den ene kontakt slutter kredsløbet, når motorværnet skifter tilstand, mens den anden bryder et andet kredsløb på samme tidspunkt. Det giver mulighed for at styre to forskellige signaler samtidig, for eksempel en alarm der aktiveres, samtidig med at en anden funktion afbrydes, alt sammen udløst af den samme hændelse i motorværnet.

GVAN11 er lavet til GV2-ME/P serien og er en del af det tilbehørsprogram, der er fælles for både GV2- og GV3-serien af motorværn. Kontakten monteres direkte på motorværnet, og den nye S-klemme i denne serie gør det muligt at placere motorværn og kontaktor side om side på samme DIN-skinne, hvilket sparer plads i tavlen og gør installationen mere overskuelig. Da hjælpekontakter og motorværn skal matche præcist for at fungere korrekt, anbefales det, at en autoriseret elinstallatør vurderer, om GVAN11 er den rette løsning til netop dit motorværn.

GVAN11 har en mærkespænding på 690 V og en termisk strøm på 6 A. Det betyder, at kontakten er dimensioneret til at klare de spændings- og strømniveauer, der typisk forekommer i signalkredse omkring motorværn i industrielle tavleinstallationer. Den præcise dimensionering af det samlede anlæg bør altid vurderes af en autoriseret elinstallatør, så det passer sammen med resten af tavlens komponenter.

En sluttekontakt (NO, normally open) er åben i hviletilstand og lukker kredsløbet, når motorværnet skifter tilstand, for eksempel ved en udkobling. En brydekontakt (NC, normally closed) er lukket i hviletilstand og åbner kredsløbet ved samme hændelse. Med GVAN11's kombination af 1 NO + 1 NC kan du bruge samme hjælpekontakt til at aktivere ét signal og samtidig afbryde et andet, hvilket giver stor fleksibilitet i styringen af PLC-signaler og alarmfunktioner uden at skulle bruge to separate kontakter.

De to typer tilbehør løser forskellige opgaver. En hjælpekontakt, som GVAN11, giver signal om, hvorfor motorværnet er koblet ud, og bruges primært til fejlfinding og styringssignaler til PLC-anlæg. En underspændingsspole har derimod til formål at stoppe motoren eller maskinen, hvis der opstår spændingssvigt, og er dermed mere knyttet til personsikkerhed end til signalering. Har du brug for overvågning og fejlfinding, er en hjælpekontakt som GVAN11 den rette løsning, mens en underspændingsspole er relevant, hvis formålet er at sikre automatisk stop ved spændingsfald. Ved tvivl om hvilken løsning der passer til din konkrete tavleopbygning, bør en autoriseret elinstallatør inddrages i valget.
