Motorværn 0,16-0,25A

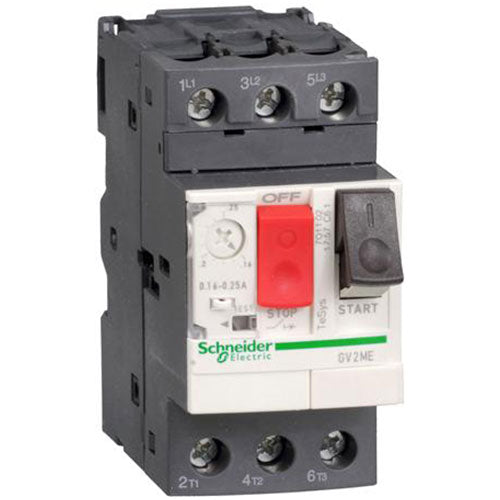

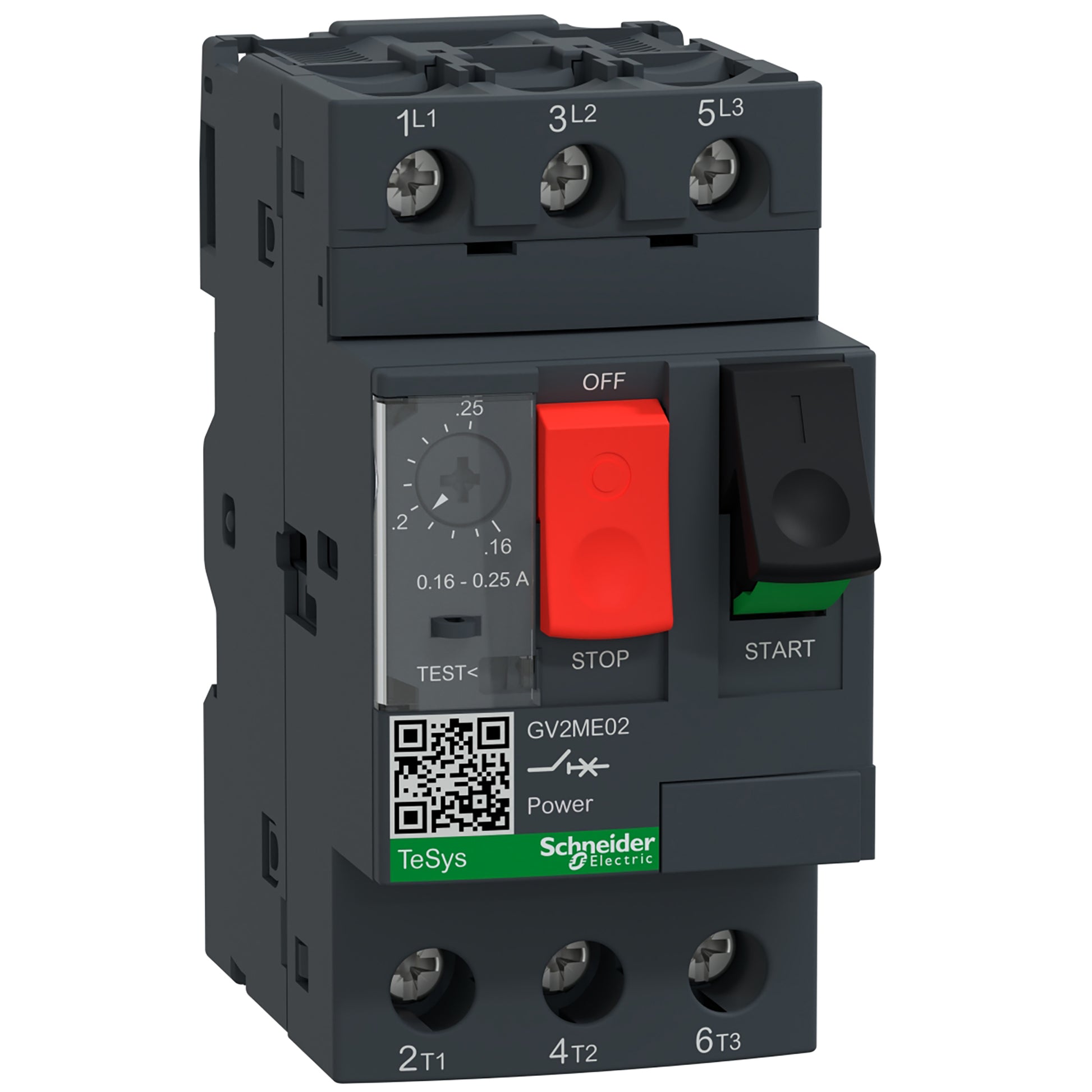

Motorværnet fra Schneider Electrics TeSys GV2-serie er en afbryder med indbygget beskyttelse til elektriske motorer. Det arbejder med en termo-magnetisk udløsermekanisme, som betyder at det reagerer på to typer fejl: langvarig overbelastning via den termiske del, og pludselige kortslutningsstrømme via den magnetiske del. Motorværnet betjenes med en trykknap på fronten, og konstruktionen er lavet så ingen bevægelige dele kan berøres direkte med fingrene, hvilket giver ekstra sikkerhed ved den daglige betjening.

Indstillingsområdet 0,16-0,25 A er det strøminterval, du kan dreje motorværnet ind på, så det matcher motorens præcise mærkestrøm. Det er et forholdsvis lavt strømområde, og motorværnet er beregnet til mindre motorer omkring 0,06 KW ved 400 V, som du typisk finder i mindre pumper, ventilatorer eller andre lette applikationer. Når du indstiller værnet tæt på motorens faktiske mærkestrøm, sikrer du, at det udkobler ved en reel overbelastning, uden at afbryde driften unødigt under normal belastning.

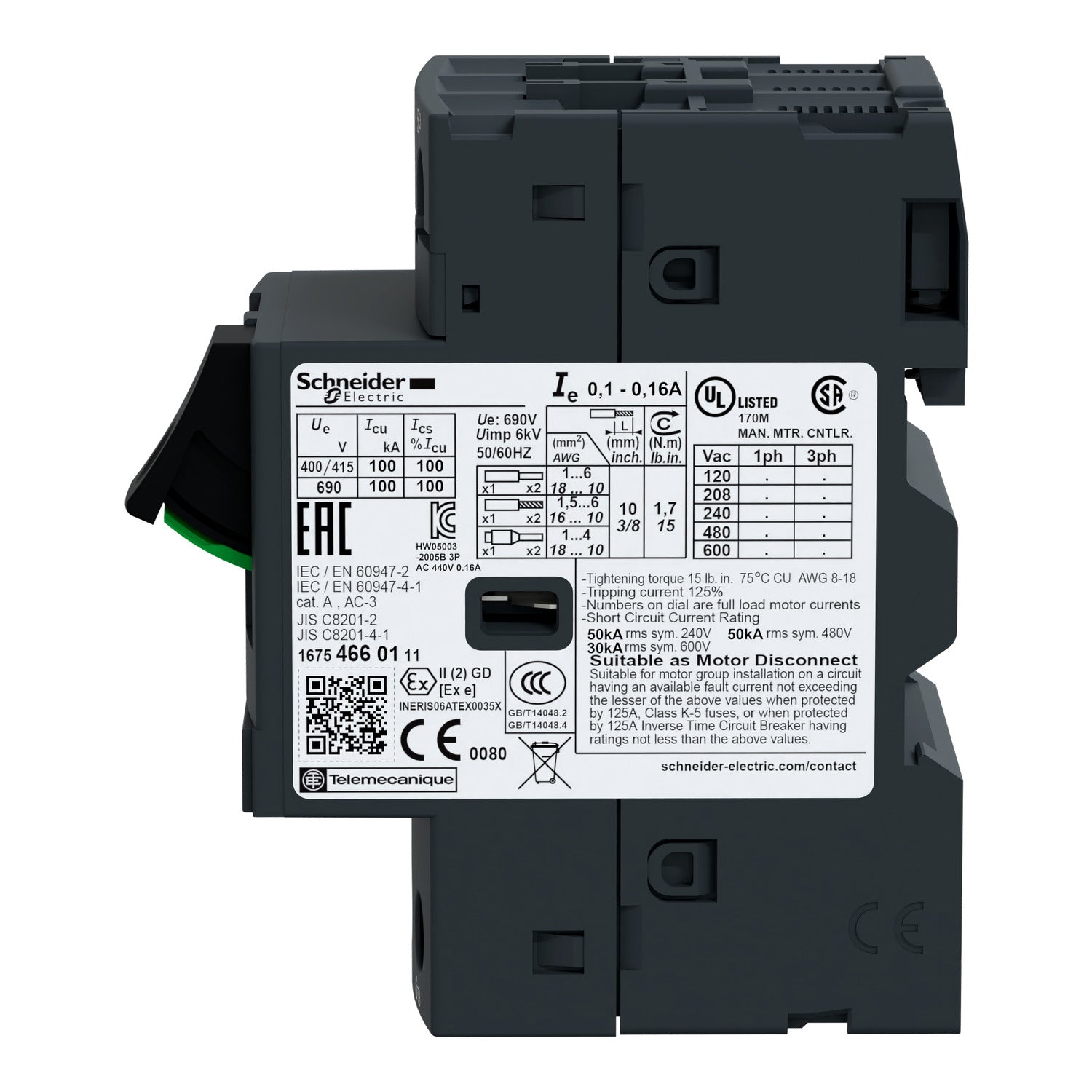

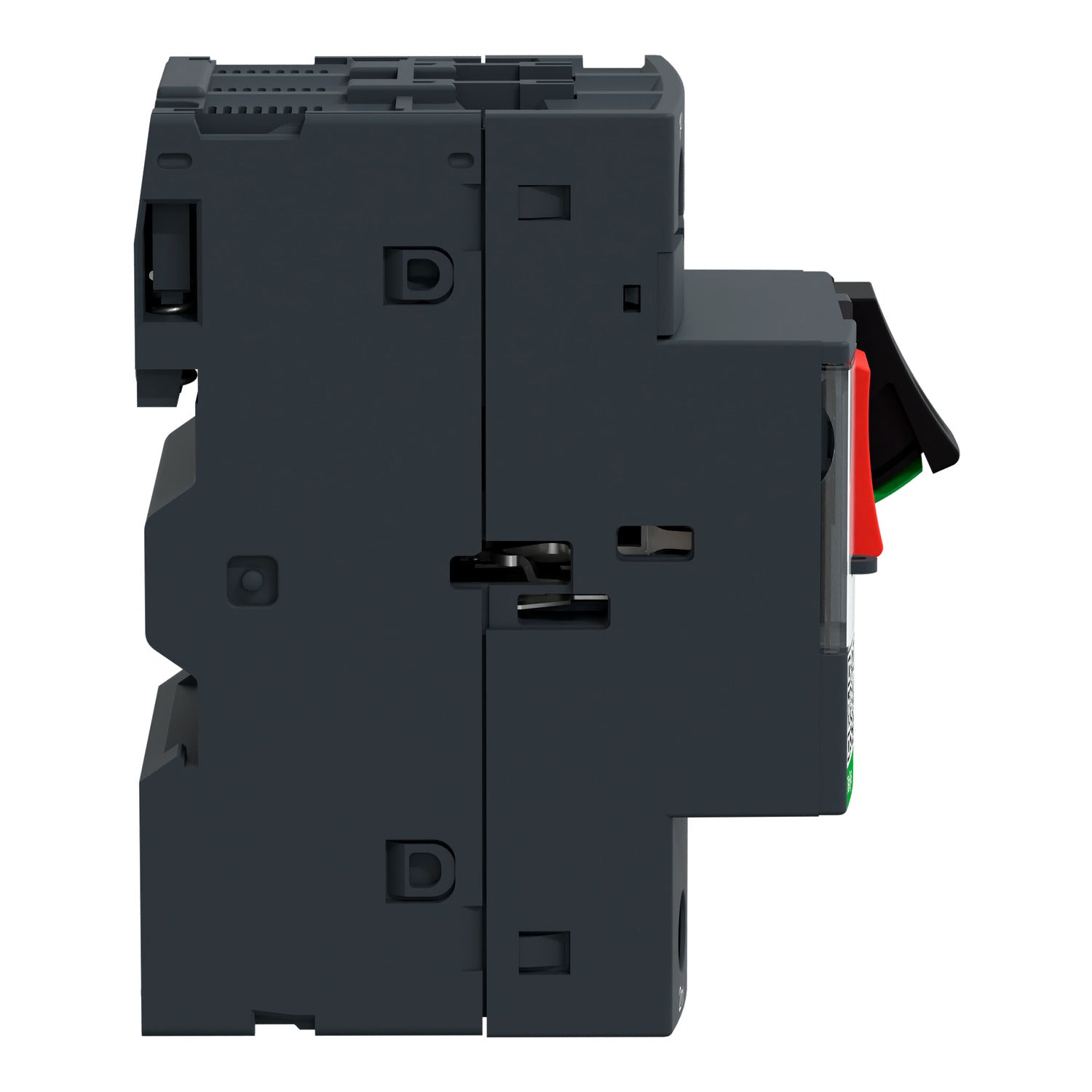

Motorværnet måler 45 x 89 x 78,5 mm (B x H x D) og optager 5 moduler i tavlen, så du kan planlægge pladsen med det samme. Tilslutning sker via skrueklemmeterminaler, som kan tage ledere op til 6 mm², og enheden har 3 poler, hvilket passer til trefasede motorer. Kabinettet i koksgrå har kapslingsklasse IP20 og er beregnet til indendørs montage i tavle eller skab, hvor det er beskyttet mod berøring og mindre partikler, men ikke mod fugt.

Ja. Håndtaget der styrer, om motorafbryderen er åben eller lukket, kan låses i position "afbrudt" med op til 3 hængelåse. Det er en praktisk sikkerhedsfunktion, når flere personer arbejder på samme anlæg, for eksempel ved service eller reparation af motoren, fordi det forhindrer at andre utilsigtet genindkobler strømmen, mens arbejdet er i gang.

Det kommer an på, hvordan motoren skal styres. Bruges motorværnet alene, giver det manuel og lokal styring, hvor du selv starter og stopper motoren direkte via trykknappen på fronten. Kombineres det med en kontaktor, kan motoren i stedet styres automatisk eller fjernstyres, for eksempel fra en PLC-styring eller et kontrolpanel et andet sted i anlægget. Hvilken opsætning der er den rette til dit konkrete anlæg, bør altid vurderes af en autoriseret elinstallatør, da det handler om anlæggets samlede styring og sikkerhed.

Begge dele kan tilføjes motorværnet, men de løser hver deres opgave. En underspændingsudkobling sørger for, at motoren stopper automatisk, hvis spændingen forsvinder eller falder markant, hvilket primært handler om personsikkerhed, så motoren ikke starter uventet igen, når spændingen vender tilbage. En shuntudkobling gør det muligt at koble motorafbryderen fra på fjernkommando, altså udløse et stop udefra uden at stå fysisk ved motorværnet. Hvilken af de to løsninger der giver mening i din installation, afhænger af anlæggets opbygning, og det bør en autoriseret elinstallatør tage stilling til.
