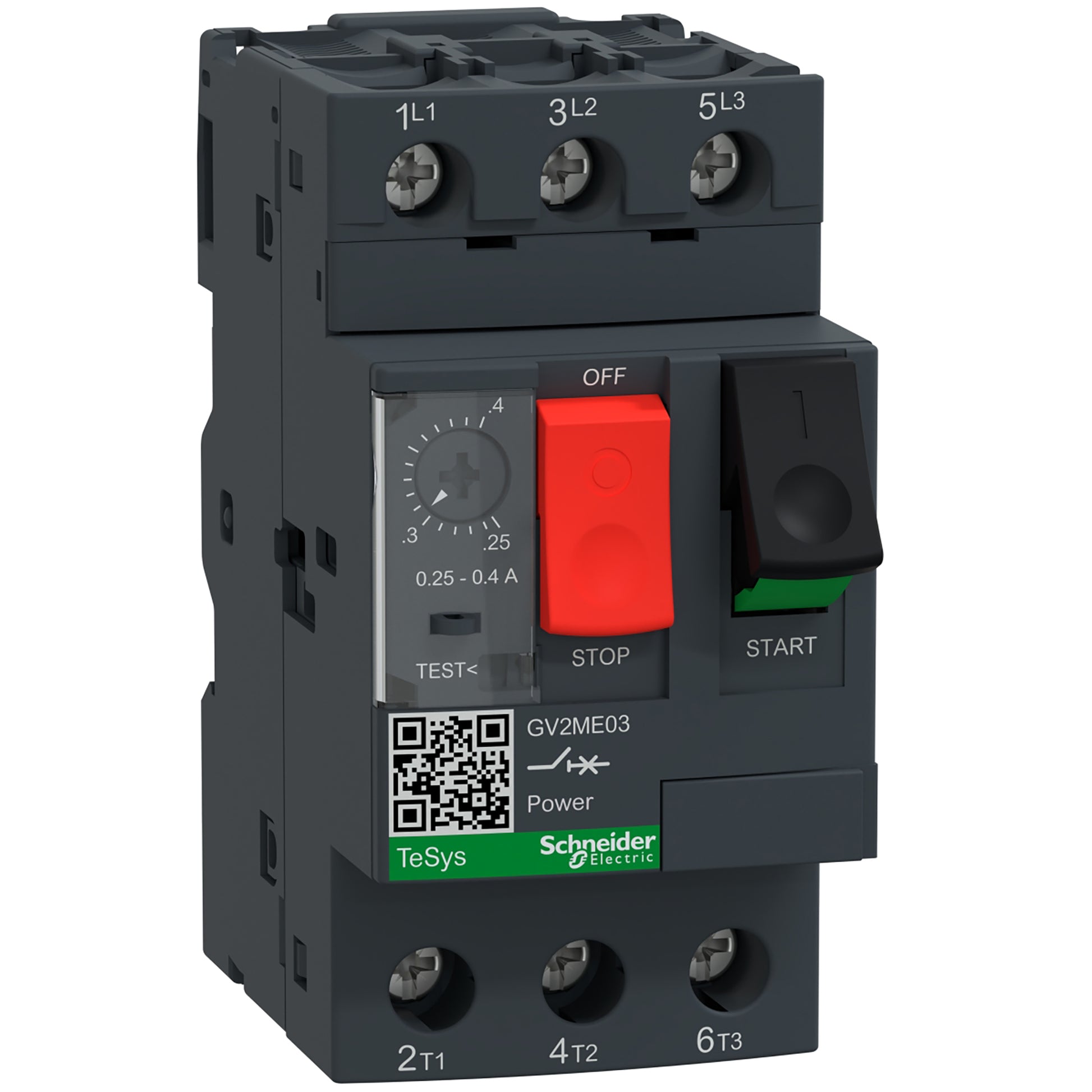

Motorværn 0,25-0,4A

Motorværnet er et termomagnetisk motorværn fra Schneider Electrics TeSys GV2-serie, og det beskytter mindre motorer mod både overbelastning og kortslutning. Det er typisk til motorer med lav mærkestrøm, som du finder i fx kompressorer og pumper, hvor stabil drift er vigtig. Motorværnet er 3-polet og bygget til indendørs brug med kapslingsklasse IP20. Det kan bruges alene med trykknapbetjening på fronten til manuel, lokal styring, eller det kan indgå i et større styresystem sammen med en kontaktor.

Motorværnet har et indstillingsområde på 0,25 til 0,40 A, som du justerer på skalaen foran på huset. Tanken er, at du finindstiller udløsestrømmen, så den passer til den motor, du beskytter. Da en forkert indstilling kan betyde, at motoren enten ikke bliver beskyttet ordentligt eller kobler fra unødigt, bør indstillingen altid ske ud fra motorens mærkedata og gerne i samråd med en autoriseret elektriker eller installatør.

Tilslutningen sker via skrueklemmeterminaler, som giver en stabil og fastspændt forbindelse. Motorværnet kan håndtere kabeltykkelser op til 6 mm², og det er dimensioneret til en maksimal spænding på 690 V. Med sine kompakte mål på 45 × 89 × 78,5 mm (bredde × højde × dybde) fylder det kun ét modul på 5, hvilket gør det nemt at få plads til i en tavle eller et kapslingsskab sammen med andre komponenter.

Ja, hvis du supplerer med det rigtige tilbehør i form af hjælpe- og signalkontakter, kan du aflæse, om udkoblingen skyldes en fejl i motoren eller en lokal betjening. Det gør fejlfindingen markant hurtigere, hvilket er værdifuldt især i anlæg styret af en PLC, hvor du gerne vil undgå unødvendige produktionsstop og hurtigt finde den egentlige årsag til en udkobling.

Det afhænger af, hvordan motoren skal styres. Bruger du motorværnet alene, får du manuel og lokal styring direkte via trykknappen på fronten, hvilket er en enkel løsning til motorer, der betjenes på stedet. Kombinerer du det derimod med en kontaktor, kan motoren styres automatisk og fjernstyres, hvilket passer godt til anlæg, hvor start og stop skal kunne ske fra et styreskab eller et overordnet system.

Ja, det har betydning for den omgivelsestemperatur, motorværnet kan klare. Monteret uden kapsling tåler det temperaturer fra -20 til +60 °C, mens det i en kapsling er begrænset til -20 til +40 °C, fordi varmen har sværere ved at slippe væk i et lukket rum. Skal motorværnet sidde i et tavleskab sammen med andre komponenter, er det derfor vigtigt at tage højde for den lavere temperaturgrænse i beregningen af skabets samlede varmeafgivelse.

Begge dele er tilføjelser, du kan vælge til motorværnet, men de løser forskellige opgaver. En underspændingsspole sørger for, at motoren automatisk kobles fra, hvis spændingen forsvinder eller falder, hvilket er en vigtig personsikkerhedsfunktion, så motoren ikke pludselig starter igen, når spændingen vender tilbage. Shunt-udkobling bruges derimod til at koble motoren fra på afstand, fx fra en nødstopsknap et andet sted i anlægget. Hvilken løsning der er relevant, afhænger af anlæggets sikkerhedskrav og bør vurderes af en autoriseret installatør.
