Motorværn 0,4-0,63A

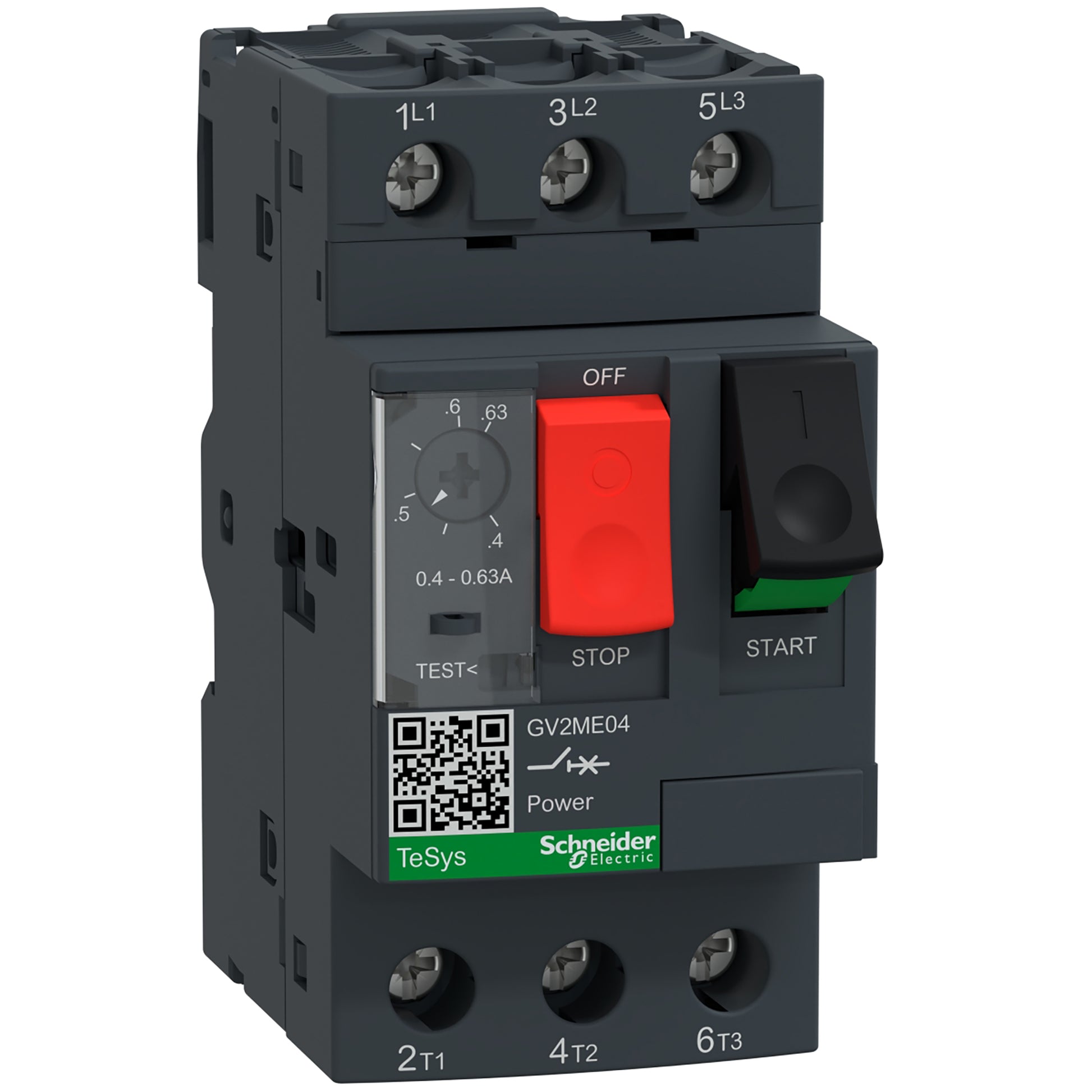

Et motorværn er en maksimalafbryder, der beskytter en elmotor mod skader ved overbelastning og kortslutning. Dette TeSys GV2ME04 fra Schneider Electric giver termomagnetisk beskyttelse i overensstemmelse med IEC 947-2 og IEC 947-4-1, hvilket betyder, at det både reagerer på vedvarende for høj strøm (termisk) og på pludselige, kraftige strømstød som ved kortslutning (magnetisk). Det bruges typisk til at beskytte motorer i fx kompressorer, pumper og andre industrielle applikationer, hvor der er behov for pålidelig overvågning af strømforbruget.

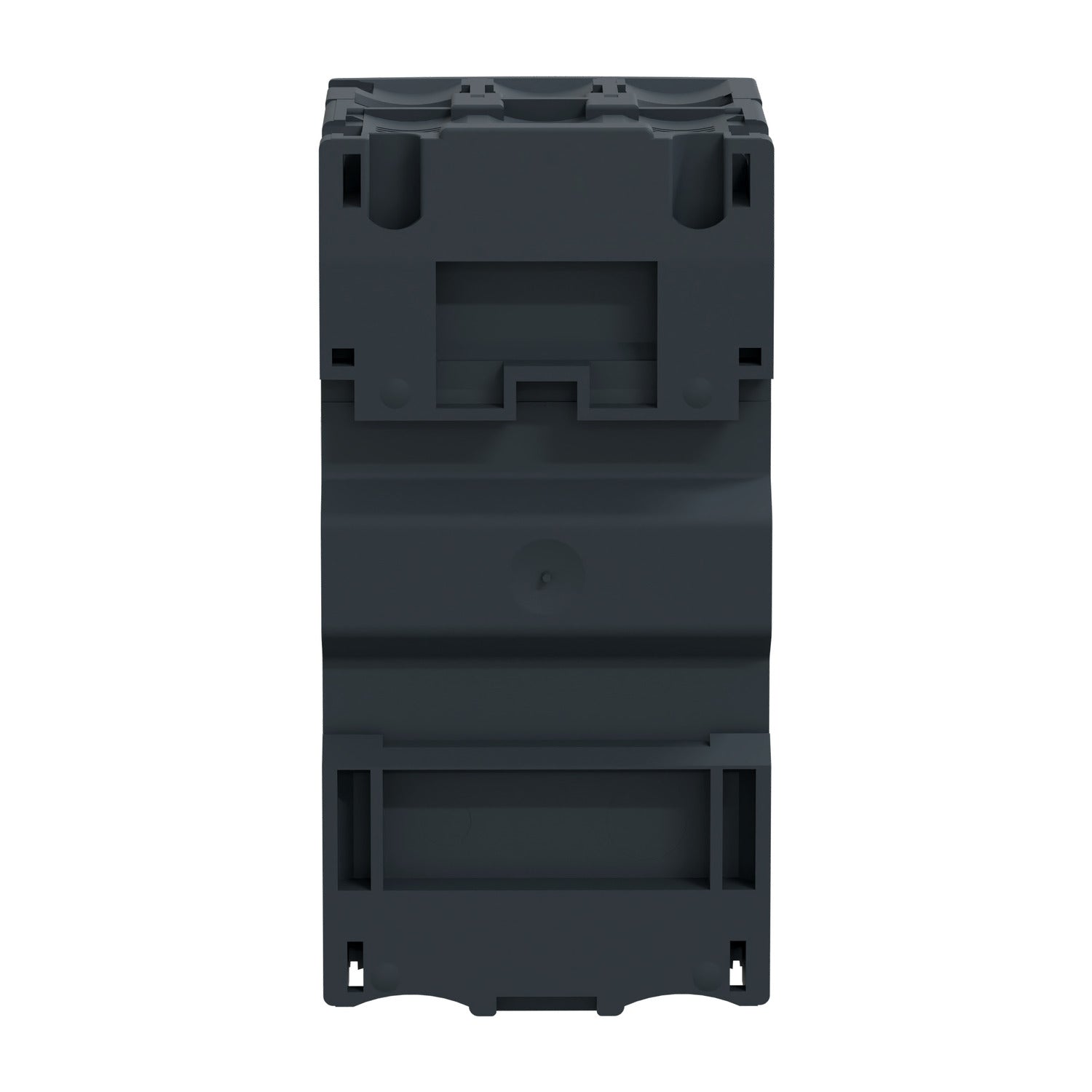

GV2ME04 er kompakt med en bredde på kun 45 mm og en højde og dybde på henholdsvis 89 mm og 78,5 mm, hvilket gør det nemt at få plads til i en tavle. Det monteres uden forskruning, da det klikkes direkte fast på en DIN-skinne, hvilket gør installationen hurtig. Motorværnet betjenes fra fronten med trykknap, og tilslutning sker via skrueklemmeterminaler, som giver en stabil forbindelse til kabling op til 6 mm².

Motorværnet kan indstilles til en mærkestrøm mellem 0,40 og 0,63 A, så det kan tilpasses præcis den motor, det skal beskytte. Indstillingen skal svare til motorens faktiske driftsstrøm for at beskyttelsen fungerer korrekt, hverken for stramt eller for løst. Da forkert indstilling kan gå ud over både motor og driftssikkerhed, anbefales det, at en autoriseret elinstallatør fastlægger og verificerer den rette indstilling til den konkrete motor.

Motorværnet er angivet til indendørs anvendelse og har en kapslingsklasse på IP20, hvilket betyder, at det er beskyttet mod berøring af spændingsførende dele og mod større fremmedlegemer, men ikke mod fugt eller vand udefra. Det er derfor beregnet til montering i en tavle eller et kapsling, hvor det ikke udsættes for vejrlig, snarere end til fritstående udendørs montage.

GV2ME04 er 3-polet og dermed beregnet til trefasede motorer. Det er dimensioneret til en maksimal spænding på 690 V, hvilket giver god margin i de fleste industrielle installationer. Den præcise dimensionering af kreds og sikring bør altid vurderes af en autoriseret elinstallatør, så motorværnet passer sammen med den øvrige installation.

Et rent termisk værn reagerer langsomt og er designet til at fange vedvarende overbelastning, mens et rent magnetisk værn kun slår til ved meget høje, øjeblikkelige strømme som ved kortslutning. Ved at kombinere begge teknologier i ét motorværn, som det er tilfældet med GV2ME04, får man en beskyttelse, der både fanger den langsomme opvarmning af motoren ved overbelastning og reagerer lynhurtigt ved en egentlig kortslutning. Det gør enheden alsidig, uden at man skal vælge to separate komponenter til de to typer fejl.
