Motorværn 2,5-4,0A

Dette er et håndbetjent, termomagnetisk motorværn fra Schneider Electrics TeSys GV2-serie (type GV2ME08). Det giver komplet beskyttelse af trefasede motorer mod både overbelastning og kortslutning, og det bruges typisk til pumper, kompressorer og lignende applikationer med et strømforbrug i indstillingsområdet 2,5 til 4,0 A. Motorværnet er 3-polet og er dimensioneret til op til 690 V, hvilket gør det velegnet til de fleste industrielle installationer. Ifølge specifikationerne er det beregnet til motorer op til 1,5 KW ved 400 V trefaset.

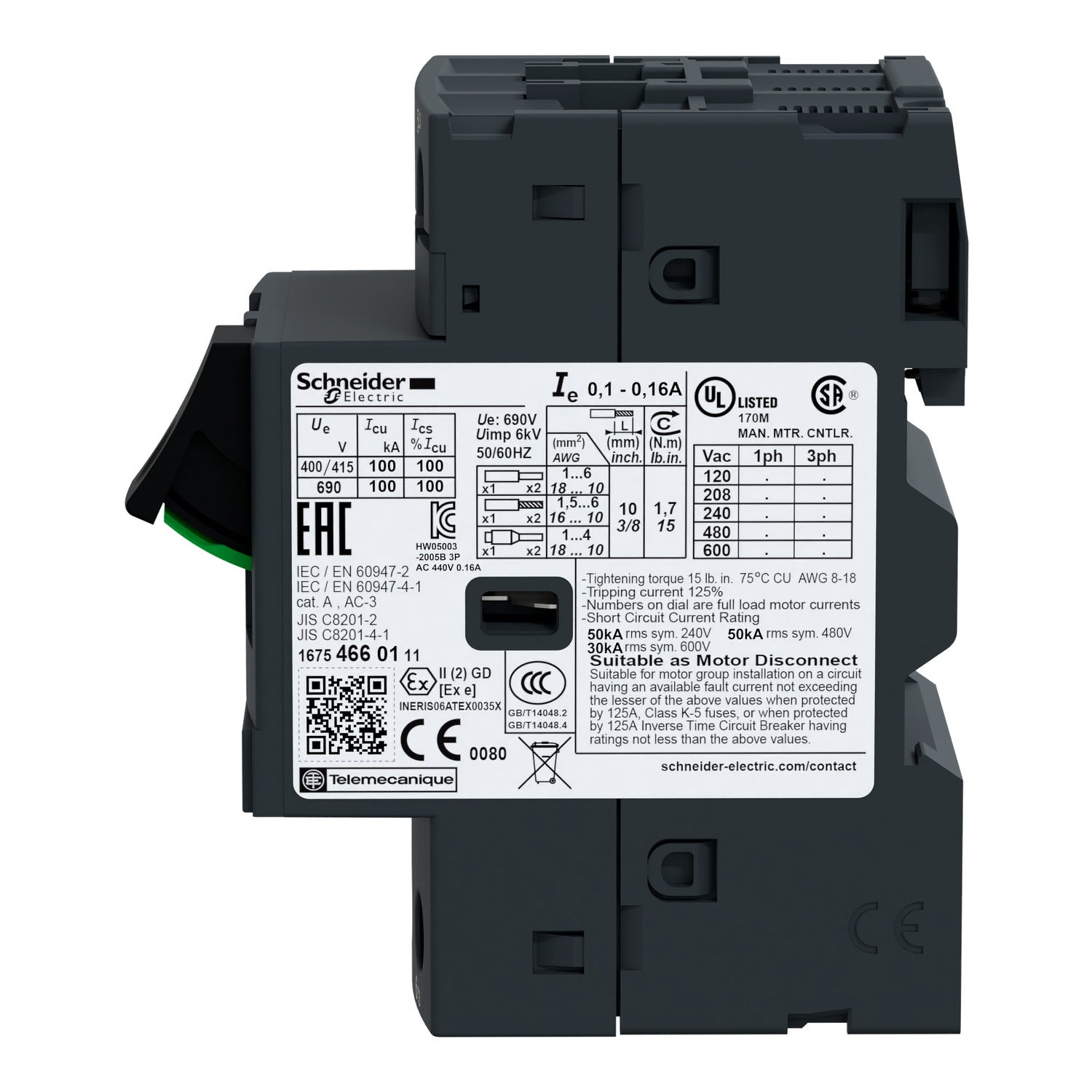

Motorværnet lever op til de termomagnetiske standarder IEC 947-2 og IEC 947-4-1, og det er testet med en brydeevne på over 100 kA. Det betyder, at afbryderen kan håndtere selv store fejlstrømme uden at tage skade, og at både motor og resten af installationen beskyttes effektivt ved en overbelastning eller kortslutning. Trykknappen på fronten gør det nemt at genindkoble anlægget, når fejlen er udbedret.

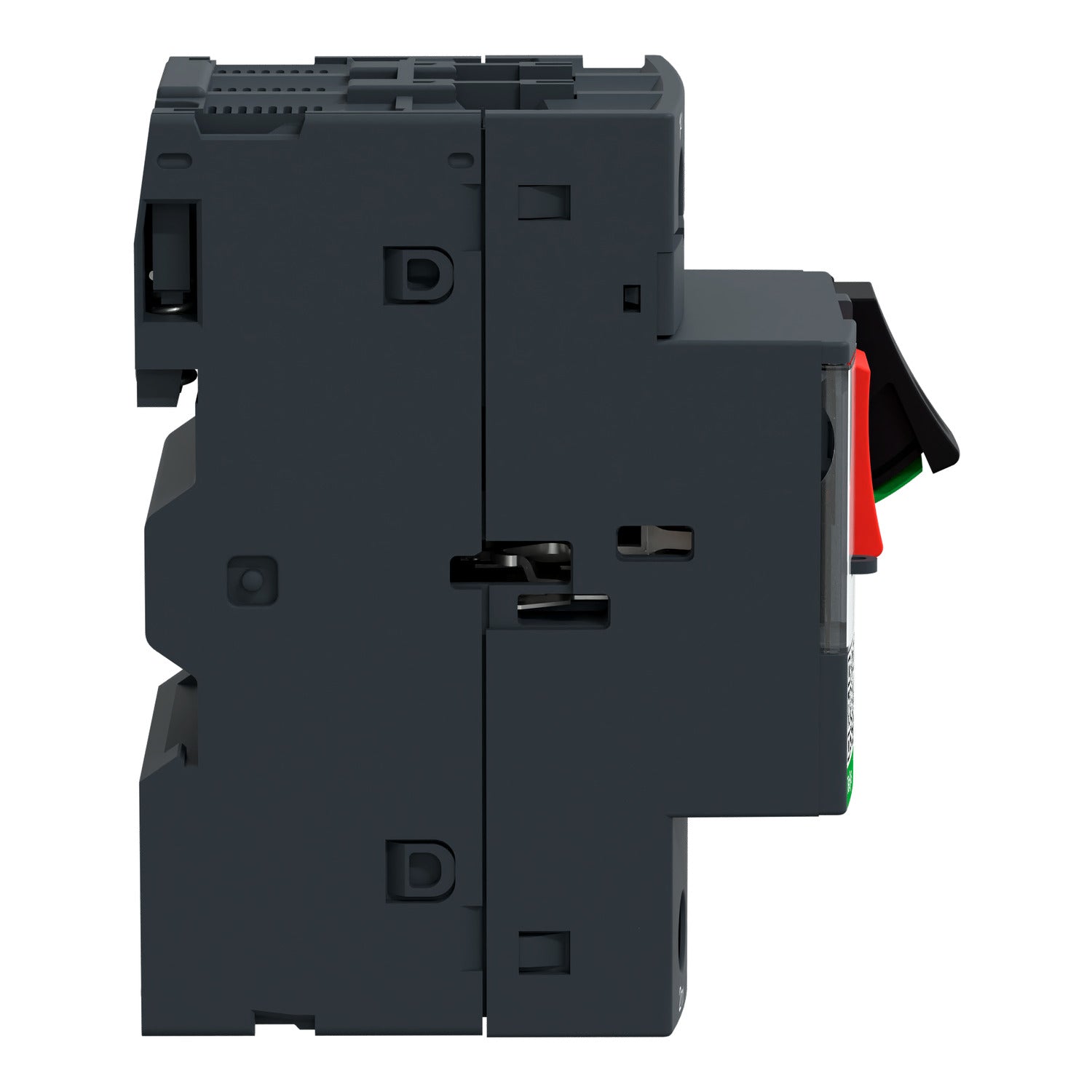

Motorværnet klikkes direkte fast på en DIN-skinne, hvilket gør monteringen hurtig uden ekstra forskruning. Tilslutningen sker via skrueklemmeterminaler, som accepterer kabler op til 6 mm², og betjeningen foregår fra fronten med en trykknap. Med et kompakt mål på kun 45 x 89 x 78,5 mm (B x H x D) og en modulbredde på 5 fylder motorværnet ikke meget i tavlen, selv i tætpakkede installationer.

Motorværnet er beregnet til indendørs brug og har en kapslingsklasse på IP20, hvilket dækker mod berøring af spændingsførende dele, men ikke mod støv og fugt udefra. Monteres det uden ekstra kapsling, kan det tåle omgivelsestemperaturer fra -20 til +60 °C. Sidder det derimod inde i et tavlerum eller en kapsling, hvor luftcirkulationen er mere begrænset, er det maksimale temperaturområde -20 til +40 °C. Skal motorværnet placeres i et fugtigt eller støvet miljø, bør en autoriseret elinstallatør vurdere, om der er behov for ekstra kapsling.

TeSys GV2-serien findes i flere udgaver med forskellige indstillingsområder for mærkestrøm, så det er muligt at finde en model, der passer præcist til motorens fuldlaststrøm. Denne udgave, GV2ME08, dækker et interval på 2,5 til 4,0 A. Det er vigtigt, at motorværnet indstilles inden for det interval, motoren reelt trækker, da for lav indstilling giver unødvendige udkoblinger, mens for høj indstilling reducerer beskyttelsen. Er du i tvivl om, hvilket indstillingsområde din motor kræver, er det en god idé at lade en autoriseret elinstallatør beregne det korrekte valg ud fra motorens mærkeplade.
