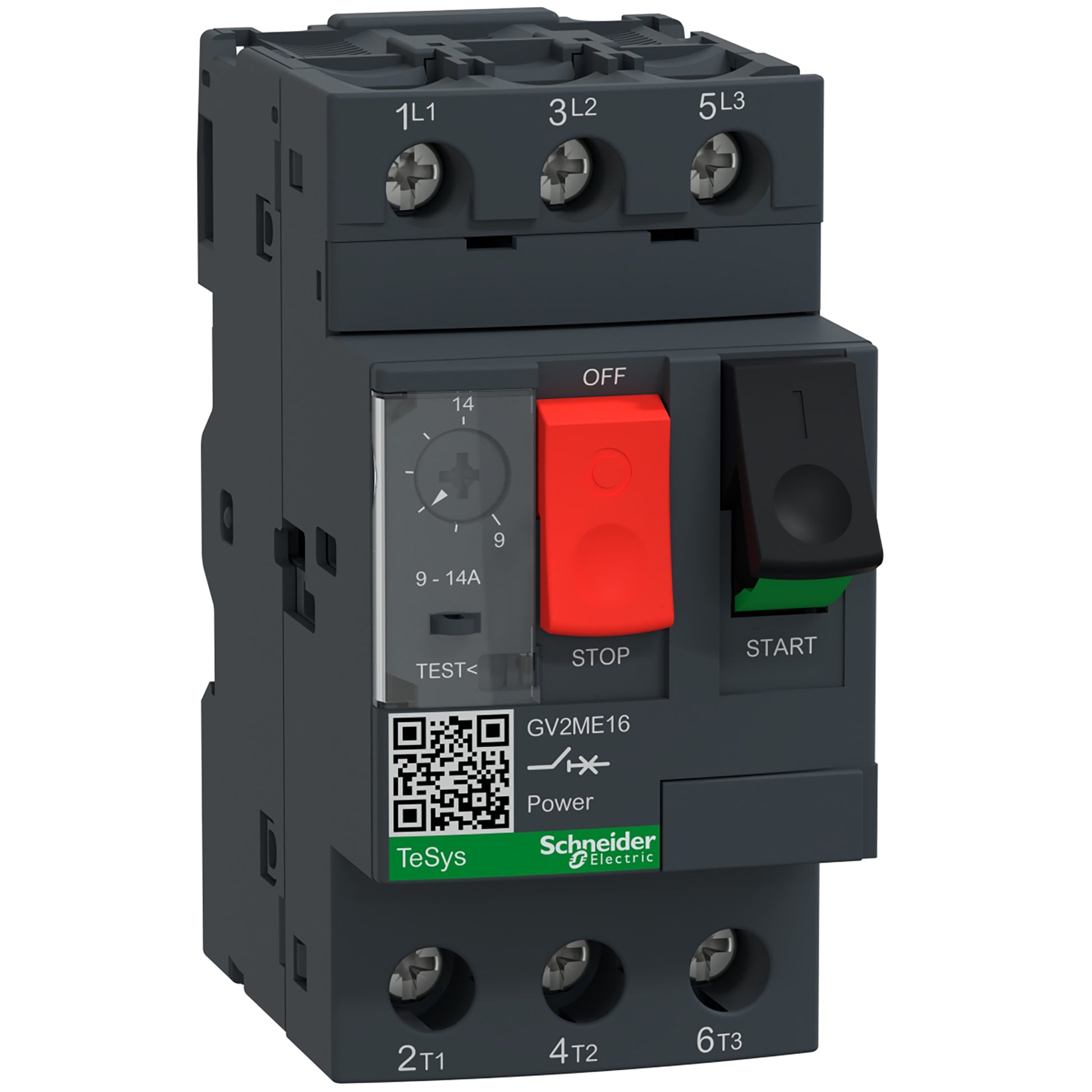

Håndbetjent motorværn GV2ME16 9-14A

TeSys GV2ME16 er et håndbetjent motorværn, der beskytter elektriske motorer mod overbelastning og kortslutning. Det fungerer som maksimalafbryder med termomagnetisk beskyttelse i overensstemmelse med IEC 947-2 og IEC 947-4-1, og passer godt til opgaver som beskyttelse af kompressorer, pumper og andre motordrevne installationer i industrien, infrastruktur og bygninger. Indstillingsområdet på 9-14 A gør det til et naturligt valg, når motoren ligger i netop dette strømspænd.

Motorværnet har kapslingsklasse IP20 og er beregnet til indendørs brug, for eksempel monteret i en el-tavle eller et skab. IP20 betyder, at det er beskyttet mod berøring af spændingsførende dele og mod større fremmedlegemer, men ikke mod vand eller fugt, så det bør ikke placeres udendørs eller i våde omgivelser.

Monteringen foregår nemt ved at klikke motorværnet direkte fast på en DIN-skinne, hvilket sparer tid ved installationen. Tilslutning af ledere sker via skrueklemmeterminaler, der giver en stabil fastspænding uden brug af separate skruer i selve kabinettet. Med mål på 45 x 89 x 78,5 mm (B x H x D) fylder motorværnet kun 5 modulbredder i tavlen, og betjeningen foregår via en trykknap på fronten, så det er let at tilgå, selv i tætpakkede skabe.

Motorværnets skrueklemmer kan håndtere ledere op til 6 mm², hvilket dækker de fleste kabeldimensioner, der typisk anvendes til motorer i dette effekt- og strømområde. Det endelige valg af kabeltværsnit til den konkrete motor og installation bør altid vurderes af en autoriseret elinstallatør, så det passer til belastning, sikring og kabellængde.

GV2ME16 kan indstilles i intervallet 9-14 A, og du sætter simpelthen skalaen på fronten til den mærkestrøm, motoren er specificeret til. Trykknapbetjeningen på fronten gør det desuden hurtigt at nulstille motorværnet, hvis det er koblet fra på grund af overbelastning, uden at du skal skille noget ad.

Det har betydning for, hvor varmt der må være omkring motorværnet. Monteret uden ekstra kapsling kan det tåle omgivelsestemperaturer fra -20 til +60 °C, mens grænsen sænkes til -20 til +40 °C, hvis det sidder inde i en kapsling, fordi varmen fra omkringliggende komponenter lettere ophobes i et lukket rum. Skal motorværnet placeres tæt sammen med andet materiel i et skab, er det derfor værd at have den lavere temperaturgrænse for øje, mens en åben montering på DIN-skinnen giver mere plads til varmeafgivelse.
