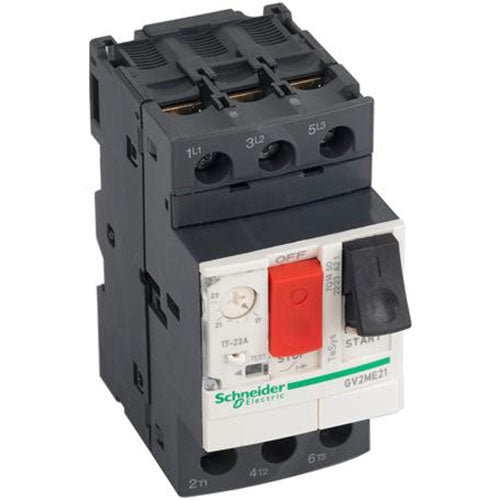

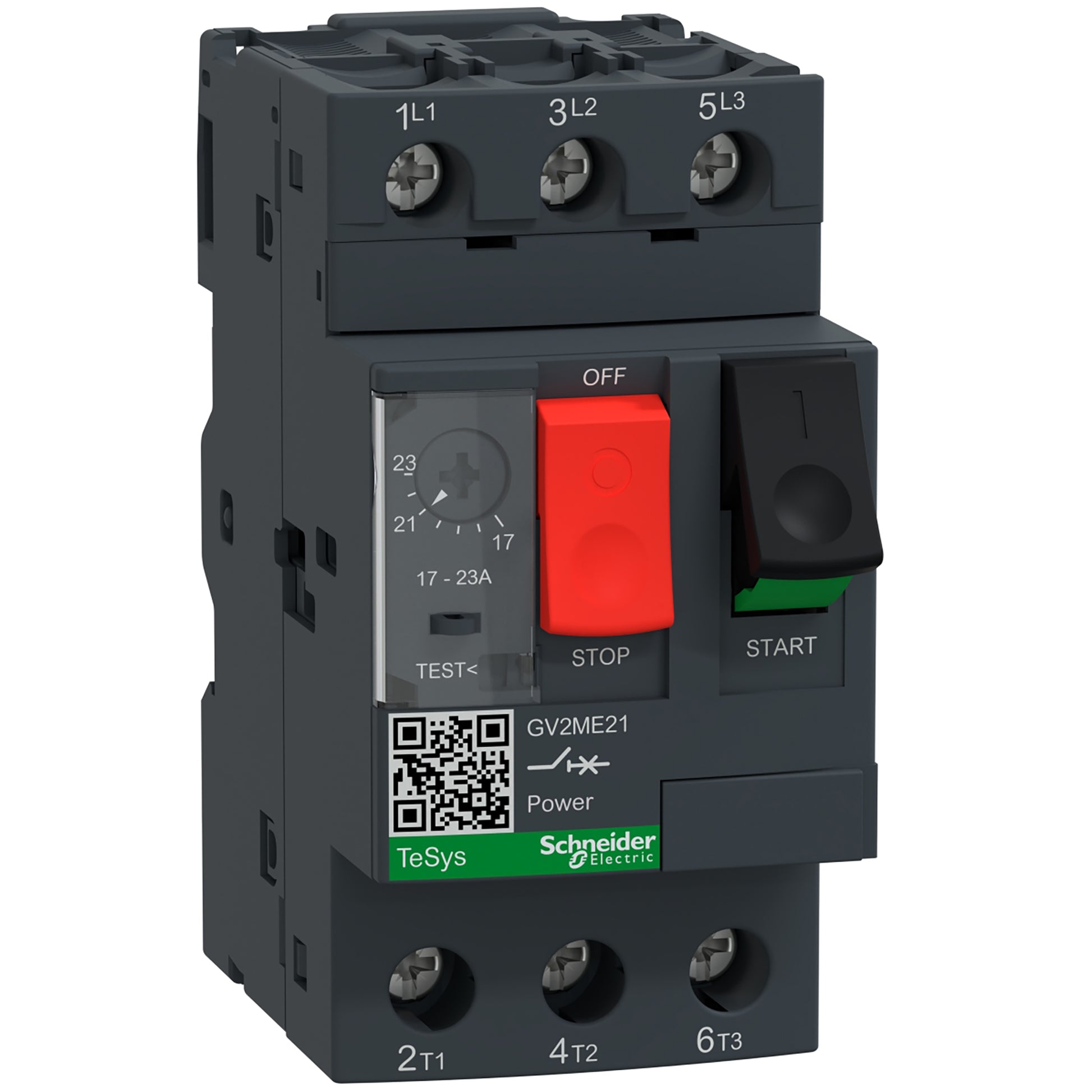

Motorværn 17,0-23,0A

Motorværnet er en håndbetjent maksimalafbryder, der beskytter tre-fasede motorer mod både overbelastning og kortslutning. Det er typen Schneider Electric TeSys GV2ME21, og det er indstillet til et strømområde på 17,0-23,0 A, hvilket gør det velegnet til motorer med et lidt større strømforbrug, for eksempel kompressorer og pumper i industrien, landbruget eller andre erhvervsinstallationer. Beskyttelsen er termomagnetisk og lever op til standarderne IEC 947-2 og IEC 947-4-1, så du får både en langsom, termisk overvågning af motorens driftstemperatur og en hurtig, magnetisk udkobling ved kortslutning.

Motorværnet er bygget til DIN-skinnemontage og klikkes direkte fast med clips, hvilket gør installationen hurtig og enkel. Med en bredde på kun 45 mm (højde 89 mm, dybde 78,5 mm) fylder det ikke meget i tavlen, og det bruger 5 moduler. Tilslutningen sker via skrueklemmeterminaler, som giver en stabil og sikker forbindelse, og motorværnet kan håndtere kabeltykkelser op til 6 mm². Betjeningen foregår med en trykknap på fronten, så det er nemt at betjene, uanset hvor i tavlen det er placeret.

Motorværnet er beregnet til indendørs brug og har kapslingsklasse IP20. Det betyder, at det er beskyttet mod berøring med fingre og mod faste genstande større end 12 mm, men det er ikke beskyttet mod vand eller fugt. Det gør det til et naturligt valg i en el-tavle eller et kapslet skab indendørs, hvor det er skærmet fra vejr og fugt udefra.

Motorværnet kombinerer to beskyttelsesfunktioner i én enhed. Den termiske del overvåger motorens strømforbrug over tid og kobler ud, hvis motoren belastes for hårdt over en længere periode, hvilket beskytter motorviklingerne mod at blive overophedet. Den magnetiske del reagerer derimod øjeblikkeligt ved en pludselig, kraftig strømstigning, som ved en kortslutning, og kobler her ud ved omkring 327 A. Tilsammen giver de to funktioner en komplet beskyttelse, der både fanger langsomme overbelastninger og akutte fejl.

Motorværnet skal indstilles, så det matcher motorens mærkestrøm, hvilket typisk fremgår af motorens typeskilt. Da en forkert indstilling kan betyde manglende beskyttelse eller unødvendige udkoblinger, anbefales det, at en autoriseret elinstallatør vurderer, om netop dette indstillingsområde på 17,0-23,0 A er det korrekte valg til den konkrete motor og installation.

Motorværnet er godkendt til en maksimal spænding på 690 V AC, så det kan anvendes i installationer med både 400/415 V og højere spændinger. Det er dog værd at være opmærksom på, at brydeevnen, altså hvor stor en fejlstrøm motorværnet kan afbryde sikkert, varierer med spændingsniveauet. Jo højere spænding, desto lavere er brydeevnen typisk. Det er derfor en god idé at lade en elektriker vurdere, om motorværnet passer til spændingsniveauet i den konkrete installation.
