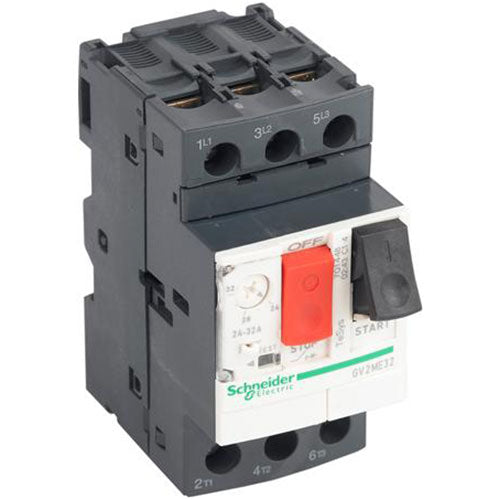

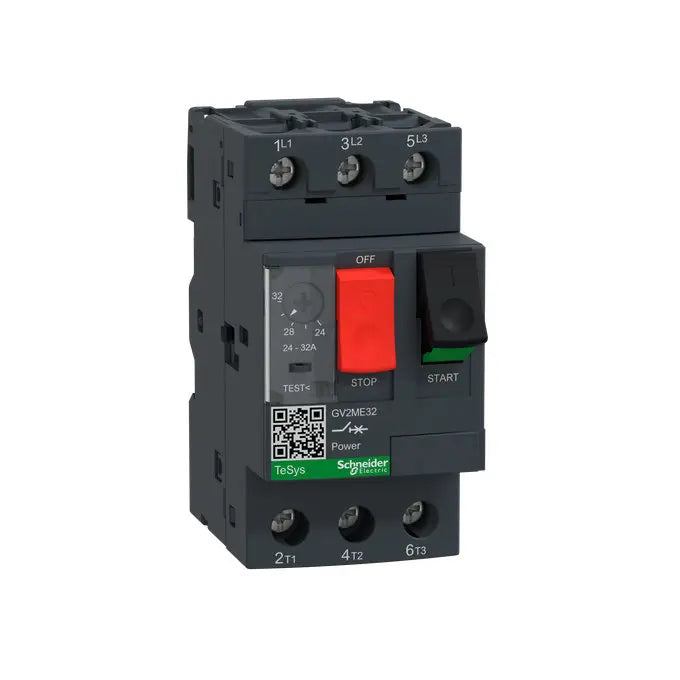

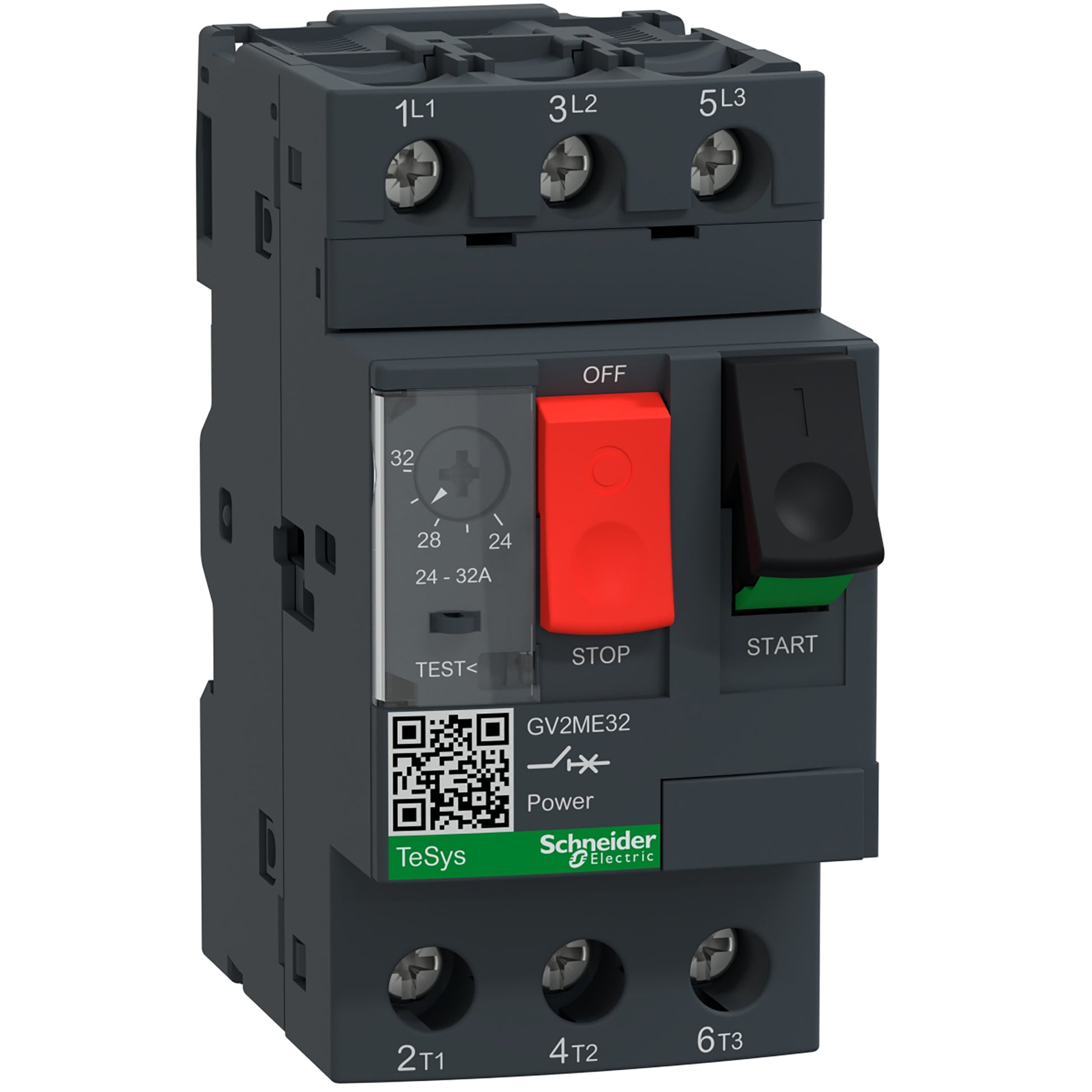

Motorværn 24,0-32,0A

TeSys GV2ME32 er beregnet til beskyttelse af trefasede motorer, kompressorer og pumper med en mærkestrøm i intervallet 24 til 32 A. Motorværnet leverer termomagnetisk beskyttelse, hvilket vil sige, at det både overvåger for langvarig overbelastning og reagerer hurtigt ved kortslutning. Ifølge specifikationerne kan det håndtere motorer på op til 15 KW ved 400/415 V. Det er udviklet til indendørs brug og fungerer som en maksimalafbryder, du kan bruge til at tænde og slukke motoren manuelt via trykknappen foran på enheden.

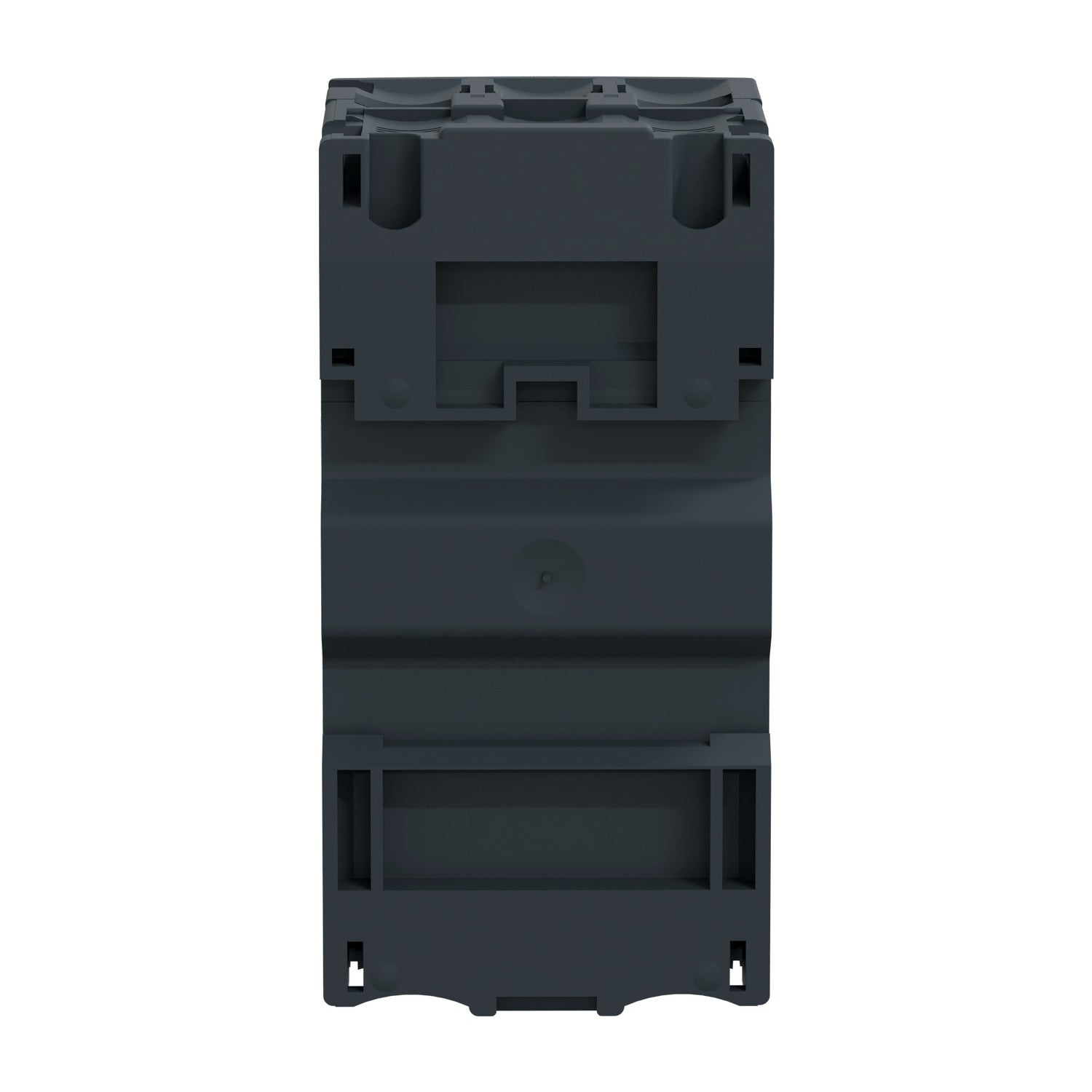

Motorværnet klikkes direkte fast på en DIN-skinne, så du undgår at skulle skrue det fast. Det måler 45 × 89 × 78,5 mm (B × H × D) og fylder 5 moduler i tavlen, hvilket er praktisk at vide, hvis du planlægger pladsen i din tavle på forhånd. Tilslutningen sker via skrueklemmeterminaler, og motorværnet kan klare kabeltykkelser op til 6 mm². Farven er koksgrå, som er standard for denne serie, så den passer visuelt ind blandt andet TeSys-udstyr i samme tavle.

Motorværnet er godkendt til op til 690 V og har en kapsling med IP-klasse 20. Omgivelsestemperaturen kan ligge mellem -20 og +60 °C, hvis motorværnet monteres uden yderligere kapsling, og mellem -20 og +40 °C, hvis det sidder inde i en tavle eller et kabinet. Det er en god pointe at have med sig, hvis motorværnet skal placeres et sted med begrænset ventilation, da temperaturen inde i en tæt tavle typisk er højere end omgivelsestemperaturen udenfor.

Betjeningen sker via trykknappen foran på enheden, hvor du både kan starte og stoppe motoren og se, om motorværnet er koblet fra på grund af en fejl. Det termomagnetiske udløsersystem gør, at du hurtigt kan se årsagen til, at strømmen er brudt, hvilket sparer tid ved fejlfinding i forhold til styring med PLC eller anden automatik. Motorværnet lever op til standarderne IEC 947-2 og IEC 947-4-1, som beskriver kravene til denne type kontrol- og beskyttelsesudstyr.

En almindelig automatsikring beskytter et kredsløb generelt mod overbelastning og kortslutning med en fast udløsekarakteristik. Et motorværn som GV2ME32 er derimod specielt designet til motorer, som trækker en høj startstrøm i kort tid uden at det er en fejl. Derfor har motorværnet et indstilleligt ampereområde, her 24-32 A, så du kan tilpasse udløsegrænsen præcist til den motor, det skal beskytte, i stedet for at bruge en fast sikringsstørrelse. Den rigtige indstilling og valg mellem de to typer bør altid vurderes af en autoriseret elektriker ud fra motorens konkrete data.

TeSys GV2-serien er opbygget, så du kan vælge det motorværn, der matcher netop din motors mærkestrøm. Denne udgave dækker specifikt intervallet 24,0 til 32,0 A. Ligger din motors mærkestrøm uden for dette område, skal du bruge en anden model i serien med et passende indstillingsområde. Da forkert dimensionering af motorbeskyttelse kan have betydning for både drift og sikkerhed, bør valget af det korrekte motorværn altid ske i samråd med en autoriseret elinstallatør.

Motorværnet har 3 poler og er bygget til AC-drift, hvilket gør det til en løsning målrettet trefasede motorer, som det også fremgår af effektangivelserne for trefaset motorbeskyttelse ved forskellige spændinger. Skal du beskytte en enfaset motor, er dette motorværn derfor ikke det rette valg, og du bør i stedet se efter udstyr, der specifikt er beregnet til enfaset drift. Er du i tvivl om, hvilken løsning din installation kræver, er det en god idé at få en autoriseret elektriker til at vurdere det.
