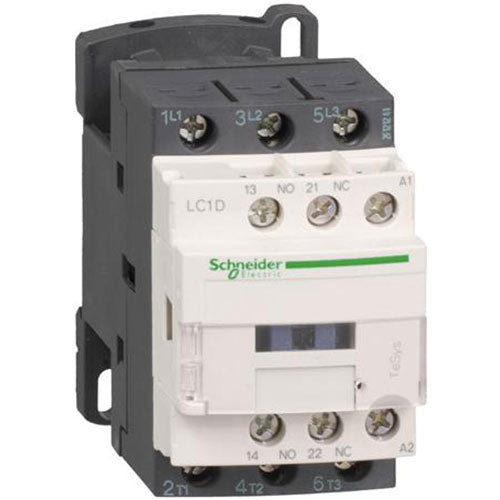

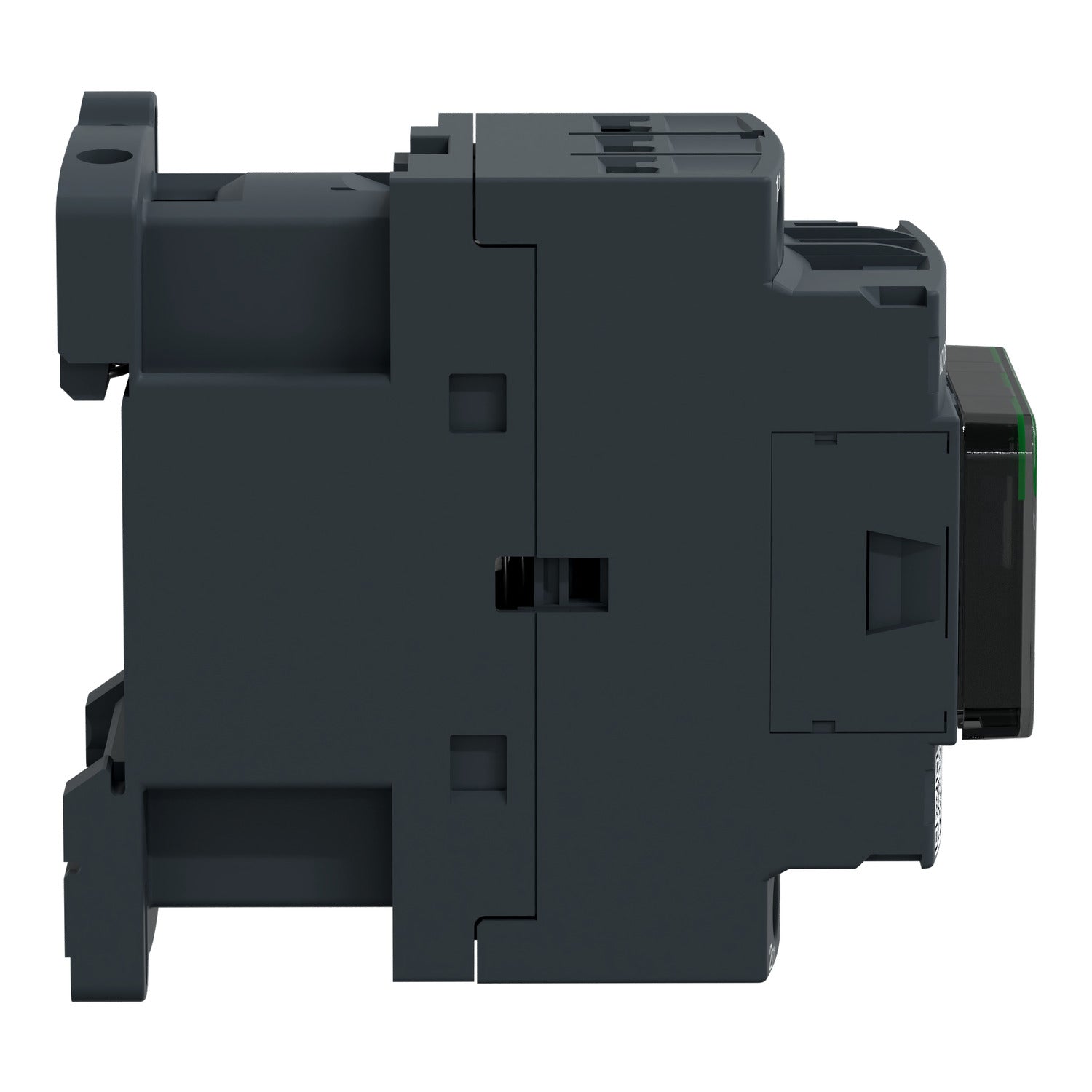

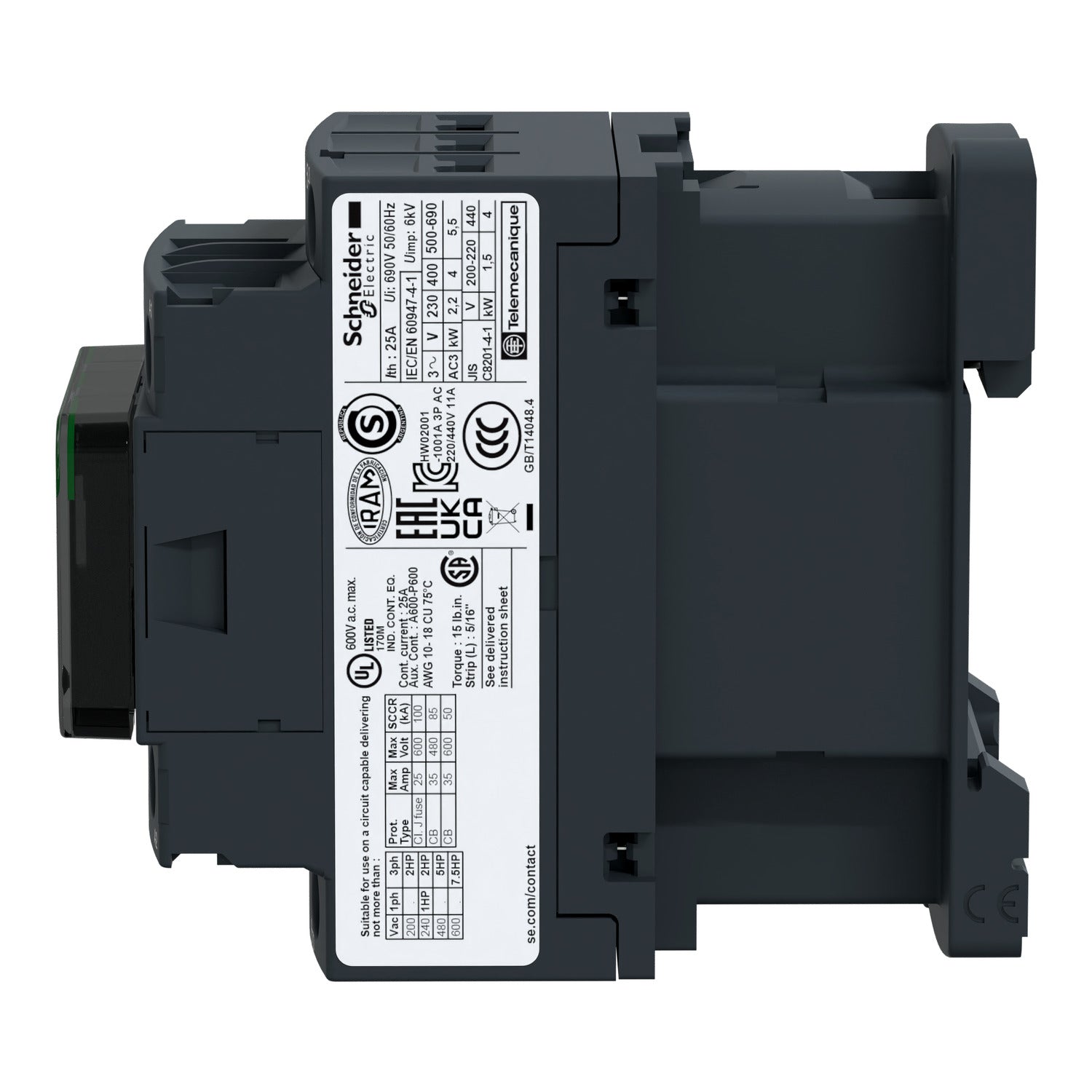

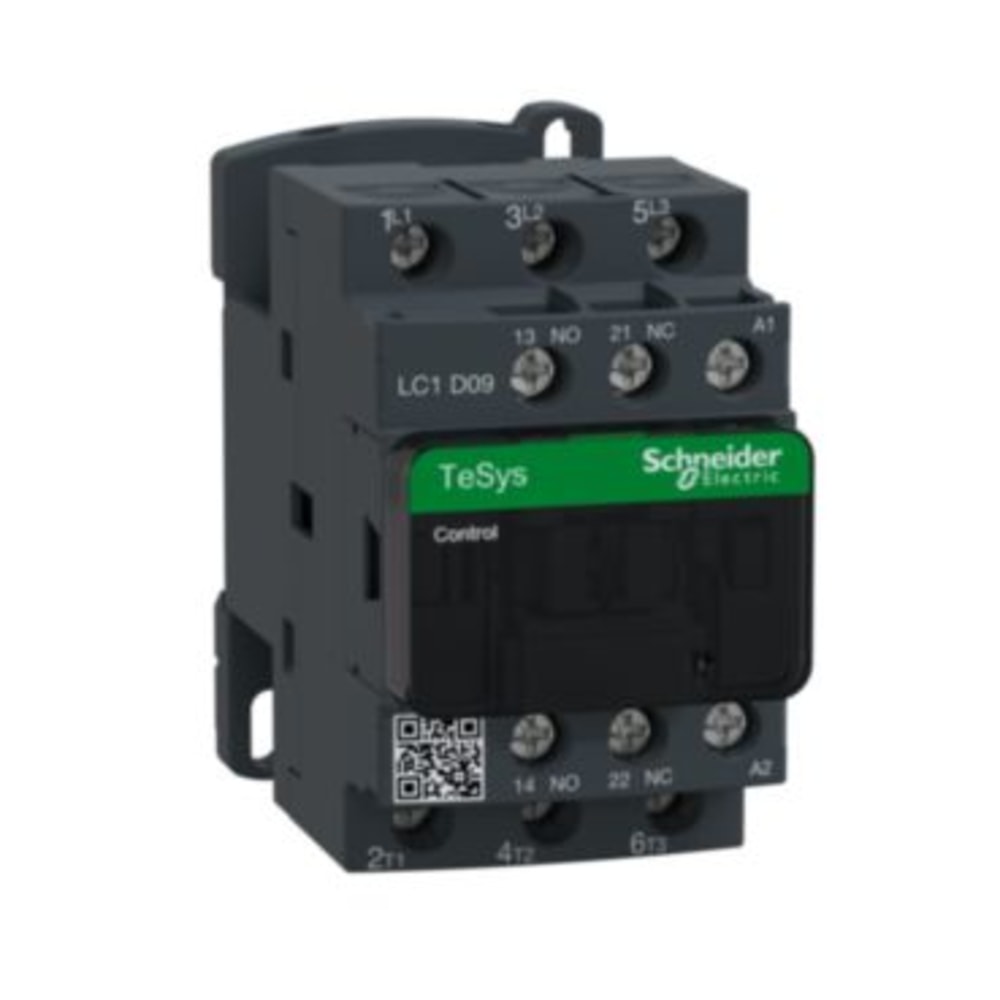

Schneider TeSys kontaktor LC1D09B7 9A, 24V, AC

Kontaktoren er beregnet til at koble motorer og andre belastninger til og fra, typisk i industri, infrastruktur og bygningsinstallationer. Den er dimensioneret til en mærkestrøm på 9 A i anvendelseskategori AC-3 ved 400 V, hvilket er den kategori man normalt bruger, når man skal starte og stoppe elektriske motorer. Den fungerer altså som det egentlige "kontaktled", der styres af et lavere styresignal, mens den selv håndterer den strøm, motoren trækker.

LC1D09B7 er lavet til at klipse direkte fast på en DIN-skinne, så du slipper for at skulle skrue den fast enkeltvis. Det gør montagen hurtig, uanset om den skal sidde i et industritavle, en teknikrumsopstilling eller en mindre styretavle til en enkelt motor. Kontaktoren har 3 poler og er udstyret med skrueterminaler til tilslutning af ledningerne.

De 24 V AC er spolespændingen, altså den spænding der skal lægges på kontaktorens spole for at aktivere den, ikke den spænding motoren kører på. Selve kontaktoren har derudover 1 sluttekontakt (NO) og 1 brydekontakt (NC) som hjælpekontakter, hvilket giver dig mulighed for at tilbagemelde kontaktorens status eller lave simpel styrelogik i din opstilling. TeSys D-serien, som denne kontaktor tilhører, findes med mærkestrømme fra 9 A og helt op til 150 A, så LC1D09B7 er en af de mindre modeller i serien.

LC1D09B7 leveres med almindelige skrueterminaler, hvor lederne fastgøres med en skrue, hvilket er den mest udbredte løsning og passer godt, hvis du er vant til traditionel tilslutning. I TeSys D-serien findes der også varianter med skrueløse klemmer, som typenummer- og bogstavkoden ændrer, og de kan være en fordel, hvis du ønsker en hurtigere tilslutning uden skruearbejde. Hvilken løsning der passer bedst, afhænger af dine egne præferencer og den konkrete installation.

Forskellen ligger i mærkestrømmen, som i serien spænder fra 9 A og op til 150 A i AC-3 drift ved 440 V. LC1D09B7 er indstillet til 9 A og passer derfor til mindre belastninger og motorer med et tilsvarende effektbehov, mens de større modeller i serien er lavet til at håndtere kraftigere motorer og anlæg. Det korrekte valg af kontaktorstørrelse til en given motor eller belastning bør altid vurderes af en autoriseret elinstallatør, så du er sikker på, at kontaktoren matcher den faktiske strøm og effekt i din installation.

LC1D09B7 har en spolespænding på 24 V AC, altså vekselspænding, hvilket passer til styrekredse, hvor du har adgang til en tilsvarende AC-forsyning. I TeSys D-serien findes der desuden kontaktorer med AC-spolespændinger helt op til 660 V og DC-spolespændinger fra 12 V til 440 V. Valget mellem AC og DC afhænger af, hvilken type styrespænding der allerede er til rådighed i din tavle eller styring, og en autoriseret elinstallatør kan hjælpe med at afklare, hvilken spolespænding der passer til din opstilling.
