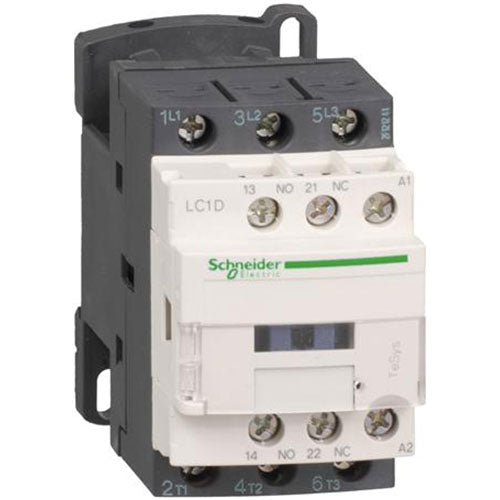

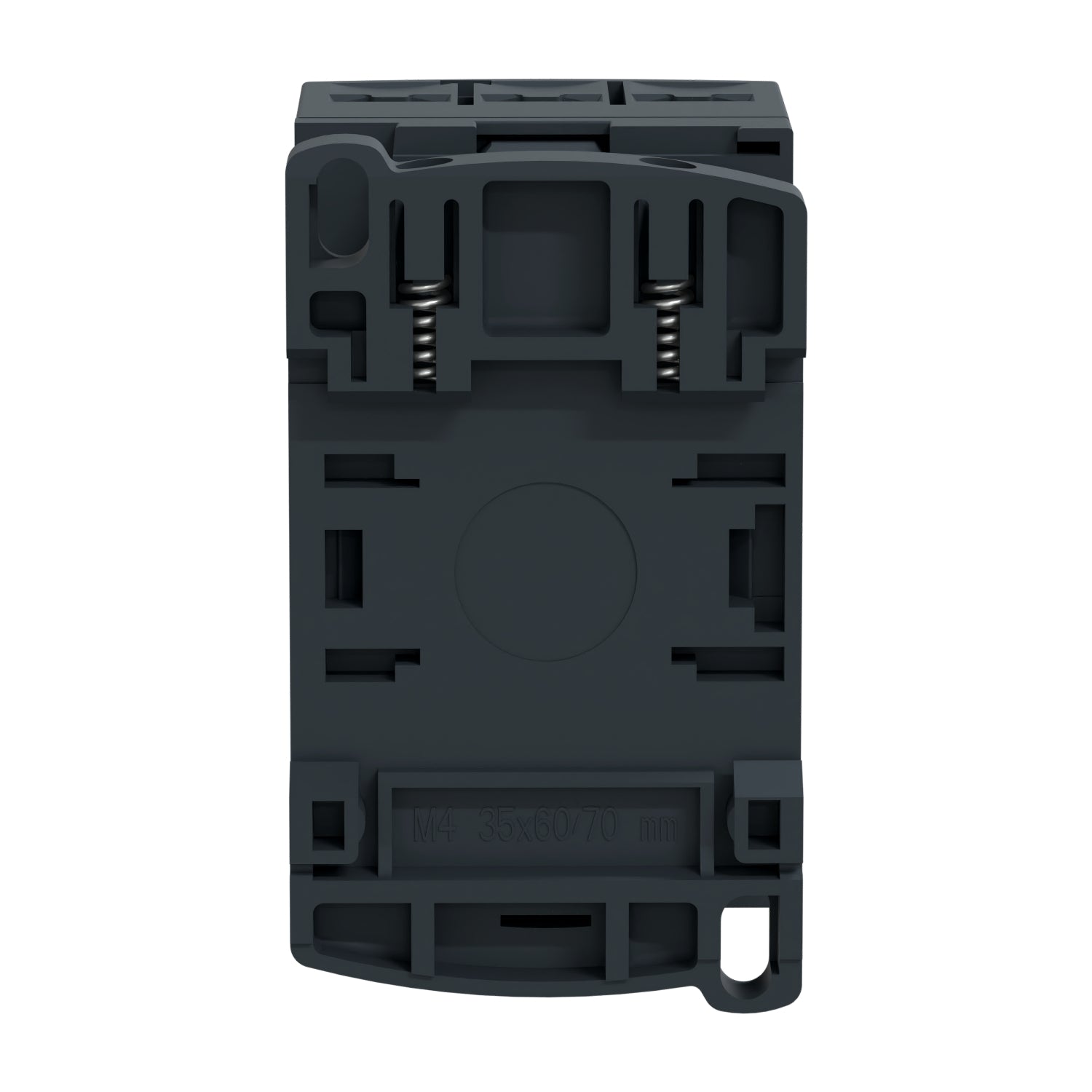

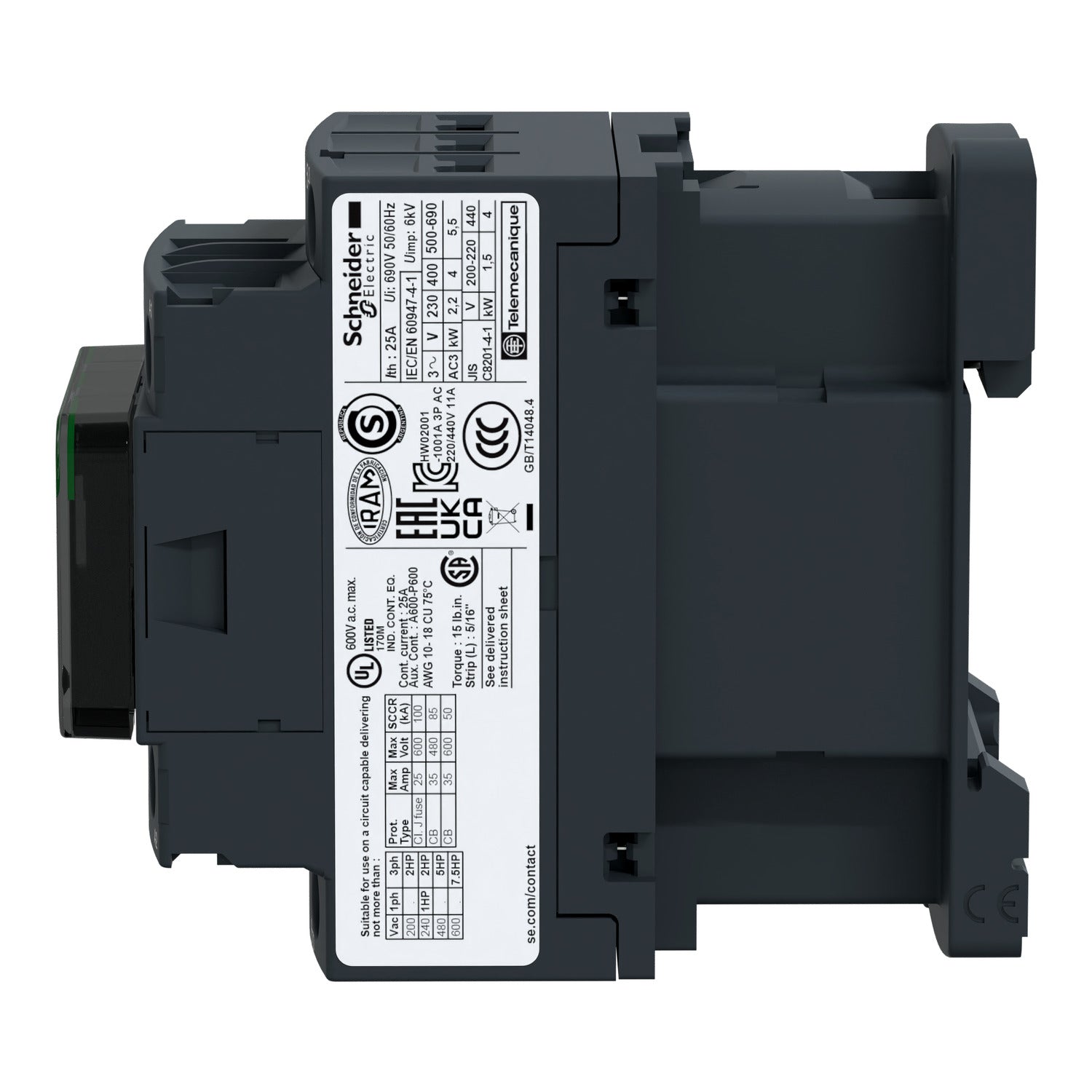

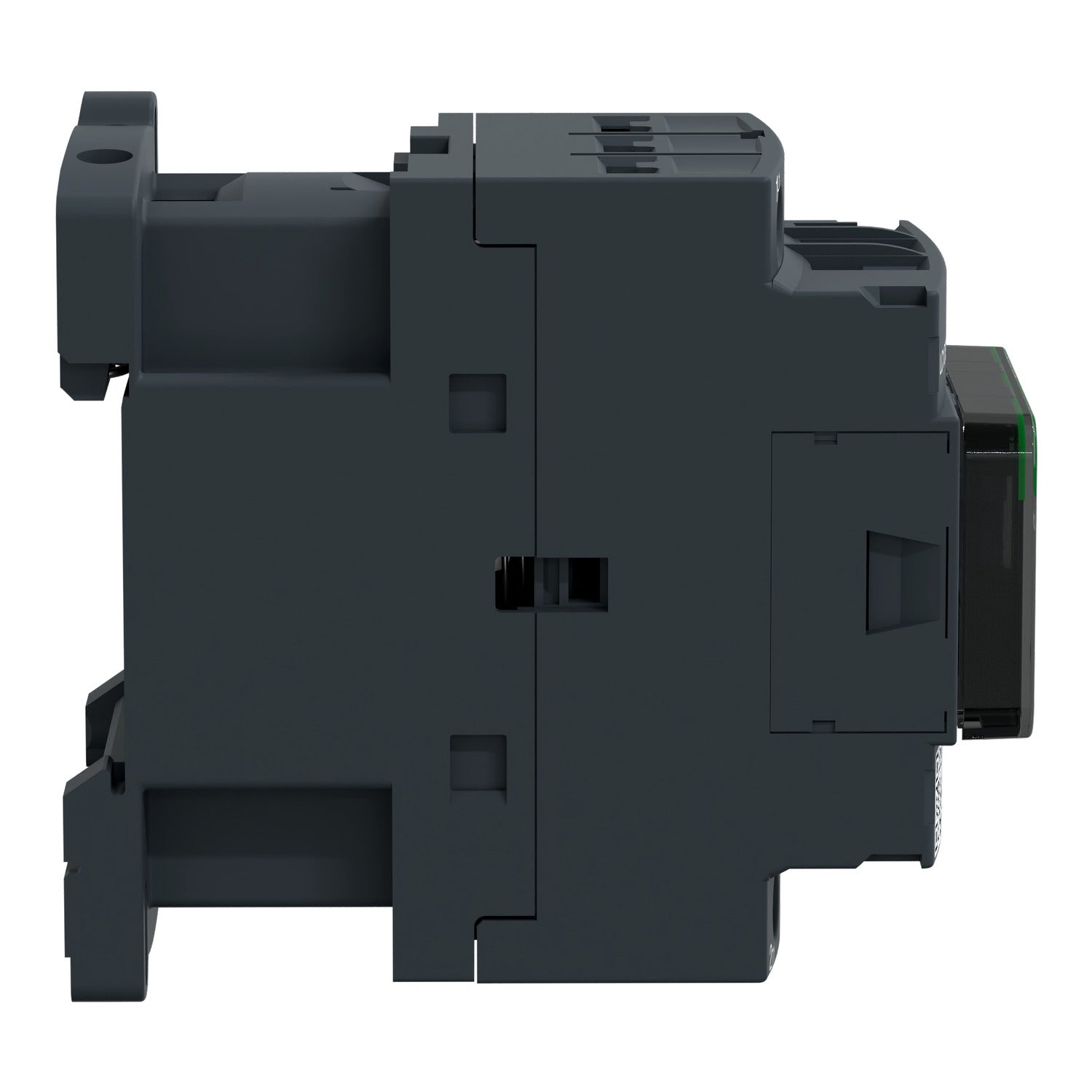

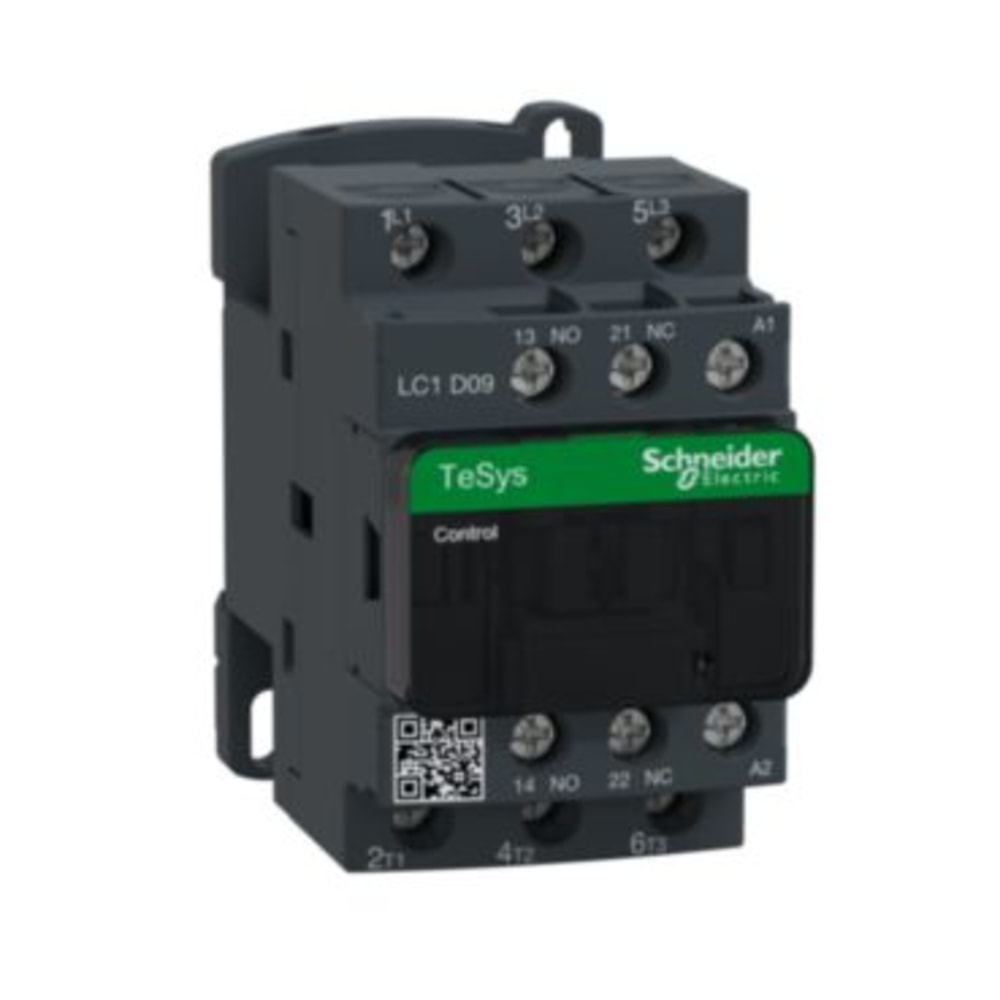

Schneider TeSys kontaktor 3-polet + 1 slutte + 1 bryde 400V

TeSys D-kontaktoren fra Schneider Electric er lavet til motordrift og til ikke-induktive belastninger. De tre hovedpoler er alle sluttekontakter (3 NO), hvilket gør den velegnet til at tænde og slukke for eksempelvis en trefaset motor eller en anden større last, hvor du har brug for at styre strømmen fra et separat styresignal. Kontaktoren er dimensioneret til 400 V AC og 9 A ved AC-3 drift, som er den driftsklasse man normalt bruger til motorer.

Ud over de tre hovedpoler har kontaktoren to indbyggede hjælpekontakter: en sluttekontakt (NO) og en brydekontakt (NC). De bruges typisk til at give en tilbagemelding til styringen om, hvorvidt kontaktoren er aktiveret, eller til at koble et signal videre til andet udstyr, for eksempel en kontrollampe eller en interlock-funktion mellem to kontaktorer. Det er en fast del af opbygningen på alle TeSys-kontaktorer i denne serie.

Kontaktoren har skrueklemmer, så tilslutning af både hovedkredsen og styrekredsen sker med almindeligt håndværktøj uden behov for særlige stik eller crimpeværktøj. Spolen, som er den del der aktiverer selve kontaktoren, skal forsynes med 400 V AC på denne model. Det er vigtigt, at styrespændingen matcher spolens spænding, da en forkert spænding kan gøre at kontaktoren enten ikke trækker eller bliver overbelastet.

TeSys D-serien dækker et bredt mærkestrømsområde fra 9 til 150 A ved AC-3 drift, og typenummeret ændrer sig alt efter hvilken mærkestrøm og spændingskode der er tale om. Denne model, LC1D09V7, ligger i den lave ende af serien med 9 A og passer derfor til motorer og laster med et tilsvarende lavt strømbehov. Skal du styre en større motor eller last, findes der modeller længere oppe i serien med højere mærkestrøm, mens opbygningen med 3 hovedpoler samt 1 slutte- og 1 brydekontakt går igen på tværs af serien.

TeSys D-serien fås med spolespændinger i både AC (fra 24 V til 660 V) og DC (fra 12 V til 440 V), så valget afhænger af hvilken styrespænding dit anlæg allerede bruger. Denne konkrete model er udstyret med en 400 V AC-spole, hvilket passer godt, hvis din styrekreds allerede kører på 400 V vekselspænding. Kører dit anlæg derimod på en lavere styrespænding eller på jævnspænding, skal du se efter en model med den spolespænding, der matcher din installation.

AC-3 er den driftsklasse, der bruges til at beskrive kontaktorens evne til at starte og stoppe en motor, herunder den ekstra belastning der opstår i det øjeblik motoren startes op. Det er derfor AC-3-værdien på 9 A ved 400 V, der er relevant, når kontaktoren skal bruges til motordrift. AC-1 dækker derimod ikke-induktive eller svagt induktive belastninger, hvor strømbehovet ved opstart er langt mindre, og her kan kontaktoren i TeSys D-serien håndtere en højere strøm end ved motordrift. Er du i tvivl om, hvilken belastningstype dit konkrete anlæg hører under, er det en god idé at få det afklaret med en autoriseret installatør, inden kontaktoren tages i brug.
