Kontaktor 9A 24V DC

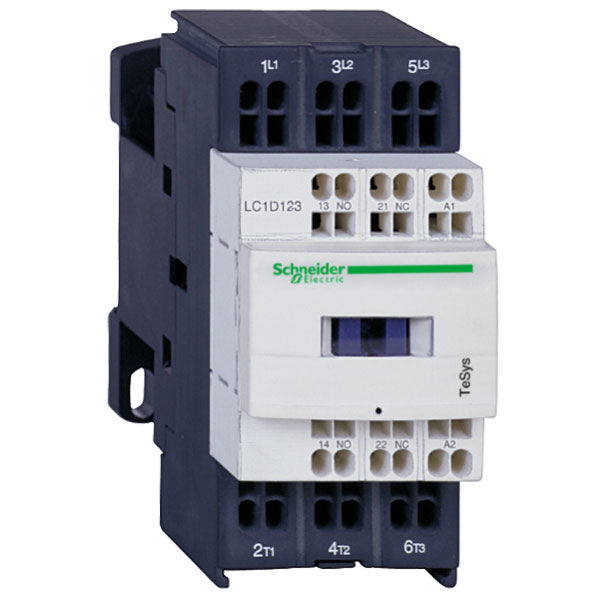

Kontaktoren er en TeSys D model fra Schneider Electric (type LC1D093BL), som er beregnet til at koble motorer og andre belastninger til og fra. Den er 3-polet og klarer 9 A ved AC-3 drift ved 400 V, hvilket svarer til cirka 4 kW motoreffekt. I praksis fungerer den som en fjernstyret kontakt, du styrer med en 24 V DC spole, så du kan tænde og slukke store belastninger fra et styresignal uden selv at skulle håndtere den fulde strøm manuelt. Det gør den velegnet i tavler, hvor motorer eller andre kraftforbrugere skal styres automatisk eller fra et centralt sted.

Kontaktoren monteres på standard DIN-skinne, hvilket gør den nem at sætte op sammen med andet tavlemateriel. Tilslutningen sker via skrueløse klemmer (fjederklemmer), så du kan sætte lederne i uden at skulle stramme skruer med værktøj. Det giver en hurtig og sikker installation og reducerer risikoen for løse forbindelser over tid. Målene er 45 mm i bredden, 77 mm i højden og 93 mm i dybden, så du kan planlægge pladsen i tavlen på forhånd.

Kontaktoren har indbygget en hjælpekontakt med både en normalt åben (1 NO) og en normalt lukket (1 NC) funktion, kaldet en "mirror contact". Det betyder, at du kan bruge disse ekstra kontakter til at give tilbagemelding til styringen om, hvorvidt kontaktoren rent faktisk har koblet, eller til at styre andre kredsløb i forlængelse af kontaktorens tilstand. Det er praktisk i mere avancerede styringer, hvor du har brug for at vide, om motoren er tændt eller slukket, uden at skulle måle direkte på hovedstrømkredsen.

Denne kontaktor har en 24 V DC spole, hvilket betyder, at den skal styres med jævnspænding frem for vekselspænding. DC-spoler bruges typisk, hvor styrekredsen i forvejen kører på lavspændings jævnstrøm, for eksempel fra en PLC-styring eller et 24 V DC forsyningsanlæg, og de kan give en mere stabil og støjsvag drift af selve spolen. Skal din styring derimod levere 230 V AC eller en anden vekselspænding til spolen, skal du vælge en model med tilsvarende AC-spolespænding i stedet. Er du i tvivl om, hvilken spolespænding dit anlæg kræver, bør en autoriseret elinstallatør vurdere det korrekte valg.

Denne model er 3-polet, hvilket er standard, når du skal koble en almindelig 3-faset motor eller belastning til og fra. En 4-polet kontaktor bruges typisk, hvor der også skal kobles en nulleder eller en fjerde fase, for eksempel i visse styrekredse eller specielle installationer. Valget mellem 3-polet og 4-polet afhænger af den konkrete installation og skal altid vurderes af en autoriseret elinstallatør, så den passer til det aktuelle anlæg.

Denne kontaktor er angivet til 9 A i AC-3 drift ved 400 V, hvilket er den driftsklasse, der bruges til motorer med normal opstart og belastning. AC-1 drift dækker derimod ikke-induktive belastninger som varmelegemer eller ohmske belastninger, hvor strømmen typisk kan være væsentligt højere for samme kontaktorstørrelse, fordi belastningen ikke giver samme indkoblingsstød som en motor. Skal du bruge kontaktoren til en anden type belastning end en motor, er det derfor vigtigt at kigge på den relevante driftsklasse frem for blot mærkestrømmen alene.
