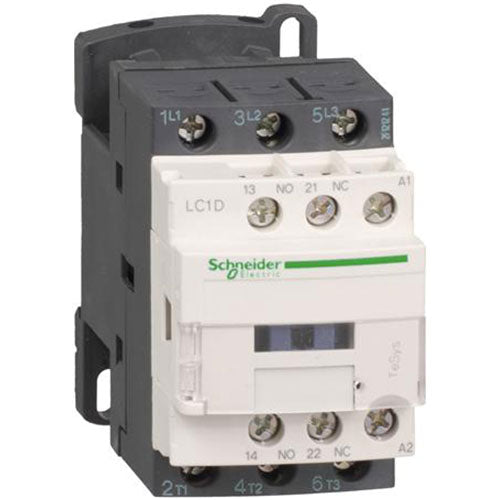

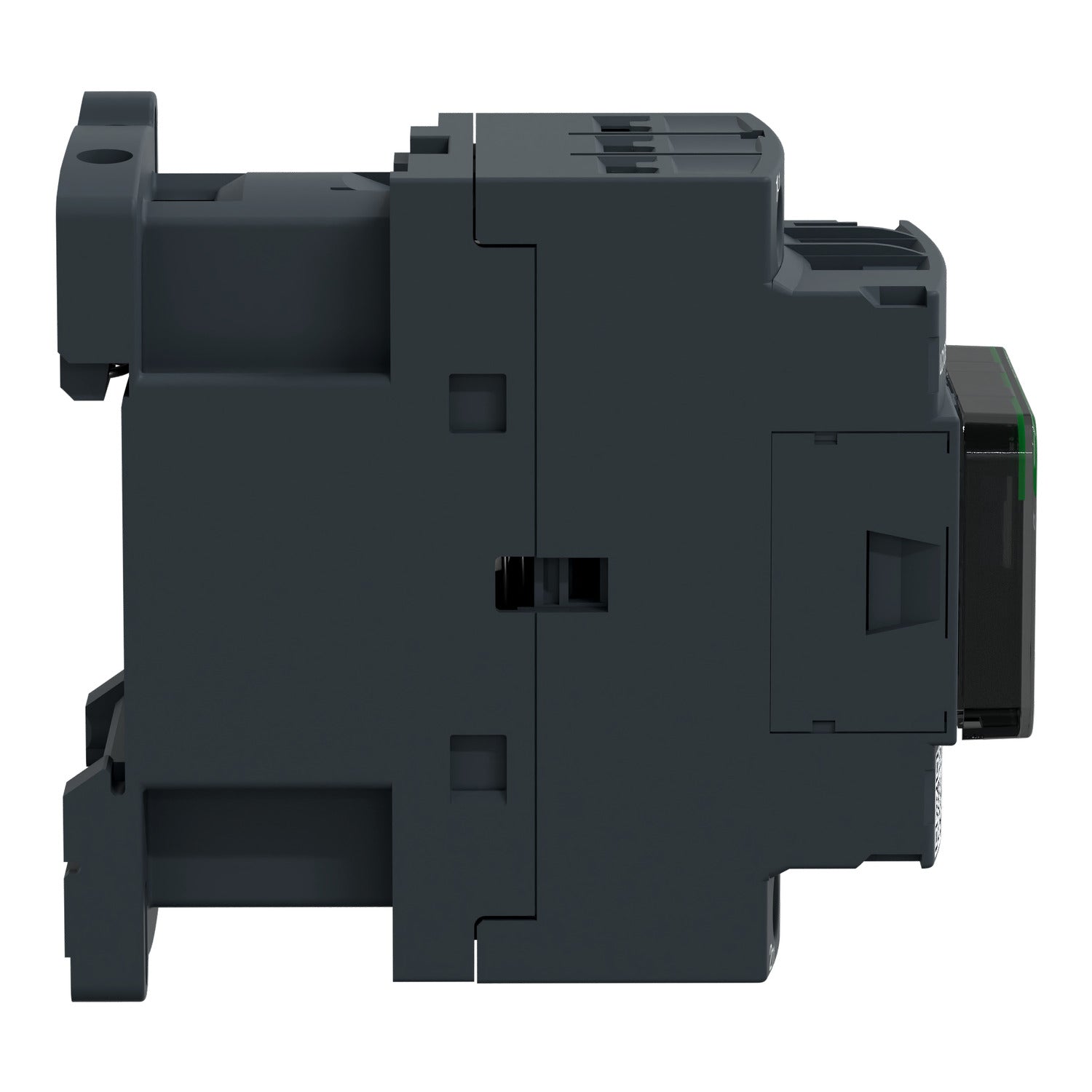

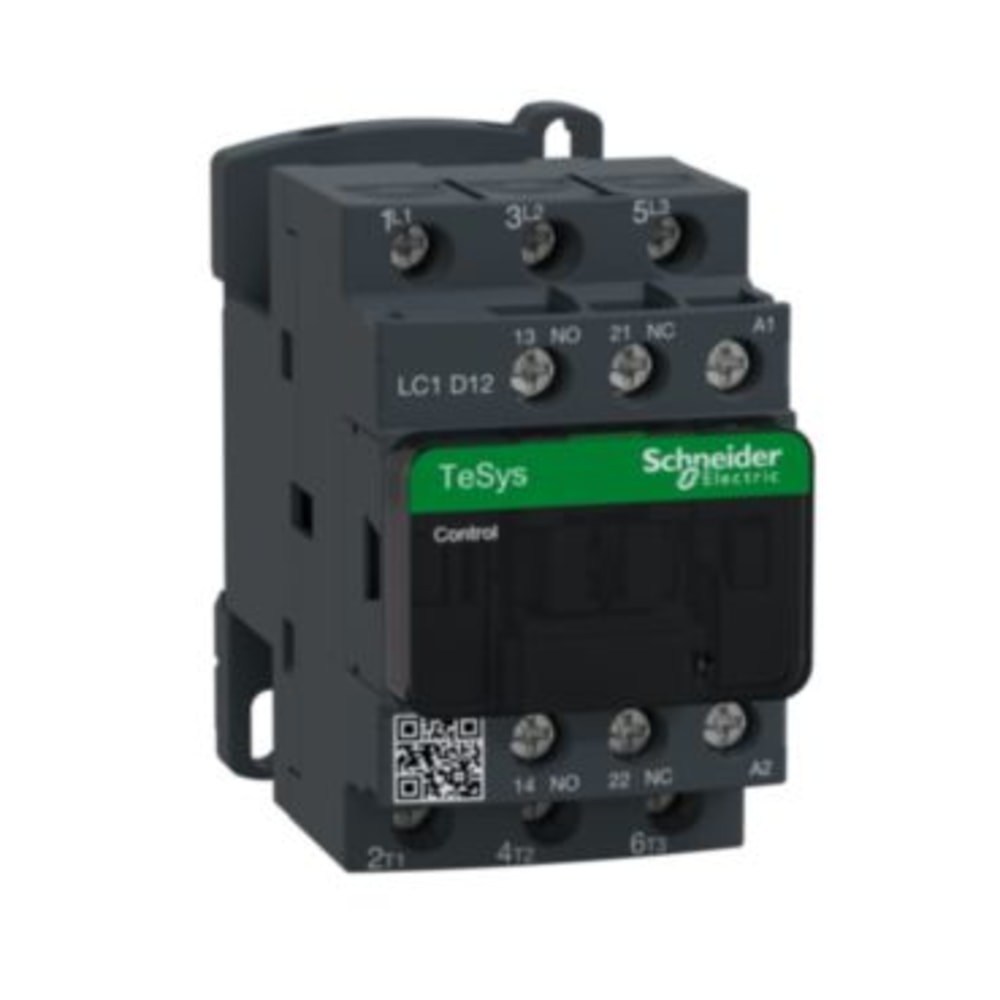

Schneider TeSys kontaktor 12A 3-polet + 1 slutte + 1 bryde

Denne TeSys D kontaktor fra Schneider Electric er beregnet til motordrift og til styring af ikke-induktive belastninger. Med 3 poler og en mærkestrøm på 12 A i AC-3 drift er den velegnet til at koble strømmen til en motor til og fra via en styrekreds, uden at du selv skal håndtere den fulde belastningsstrøm manuelt. Den bruges typisk i tavler og styreskabe, hvor en mindre motor eller belastning skal fjernstyres, for eksempel via en trykknap, timer eller et PLC-udgangssignal.

Ud over de tre hovedkontakter, der kobler selve belastningen, har kontaktoren en indbygget slutte- og brydekontakt. Sluttekontakten (NO) lukker kredsen, når kontaktoren aktiveres, og bruges typisk til at melde tilbage, at kontaktoren er trukket, for eksempel til en signallampe eller et styresystem. Brydekontakten (NC) gør det modsatte, den åbner kredsen, når kontaktoren aktiveres, og kan bruges til interlock eller til at afbryde en anden kreds samtidig. Denne kombination følger med som standard på hele TeSys D-serien og giver dig fleksibilitet til styring og overvågning uden ekstra tilbehør.

Denne model har en spolespænding på 24 V AC, hvilket vil sige, at det er den spænding, der skal tilføres spolen for at aktivere kontaktoren. Det er vigtigt at skelne mellem spolespændingen, som styrer kontaktoren, og den spænding og strøm, som selve hovedkontakterne kobler ud til motoren eller belastningen. Sørg for, at din styrekreds leverer præcis 24 V AC, da en forkert spænding til spolen kan betyde, at kontaktoren enten ikke trækker, eller at den ikke holder korrekt.

TeSys D-serien findes i flere mærkestrømme, fra 9 A og op til 150 A i AC-3 drift ved 440 V. Typenummeret på den enkelte model afspejler netop mærkestrømmen, for eksempel LC1D12 for 12 A. Jo højere mærkestrøm, desto større motorer eller belastninger kan kontaktoren håndtere. Den model, du kigger på her, med 12 A, passer til mindre motorer, mens de højere mærkestrømme i serien er beregnet til større motoreffekter. Det er derfor vigtigt at vælge en mærkestrøm, der matcher den konkrete motor eller belastning, du skal styre.

Denne model er udstyret med almindelige skrueklemmer, hvor kablerne fastgøres med en skruetrækker på traditionel vis. I TeSys D-serien findes der også en variant med skrueløse klemmer, som kendes på et ekstra 3-tal i typenummeret. Skrueklemmer er velkendte og robuste, mens skrueløse klemmer kan gøre monteringen hurtigere, da kablet blot trykkes eller klemmes fast uden brug af værktøj. Valget afhænger typisk af, hvad du er vant til at arbejde med, og hvilket udstyr resten af tavlen i øvrigt anvender.

Ja, TeSys D-serien fås med et bredt udvalg af spolespændinger, både i AC fra 24 V til 660 V og i DC fra 12 V til 440 V. Den model, du ser her, er sat op til 24 V AC, hvilket er en meget almindelig styrespænding i mange tavler og maskinanlæg. Har dit anlæg en anden styrespænding, findes der tilsvarende modeller i serien med samme mærkestrøm og polantal, men med en spole tilpasset den ønskede spænding. Det er en god idé at tjekke din eksisterende styrekreds, inden du vælger spolespænding, så kontaktoren passer direkte ind i dit system.
