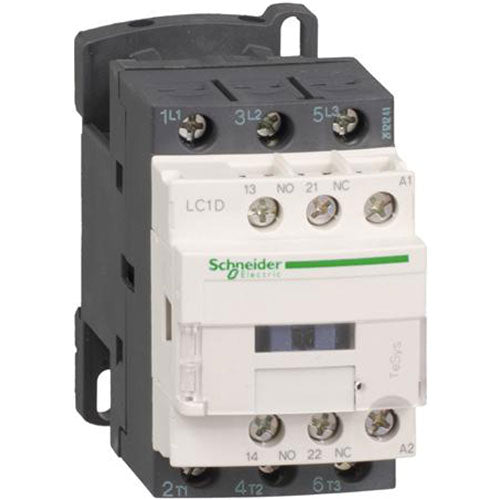

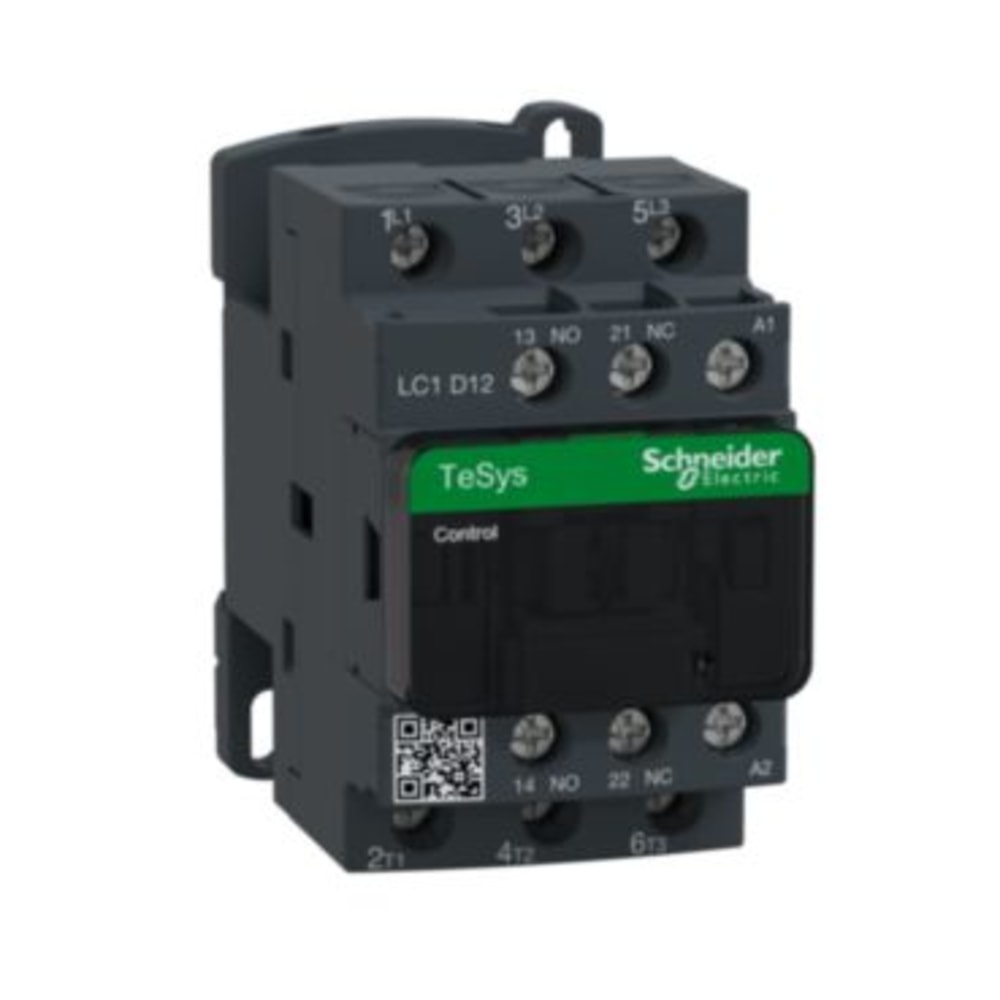

Kontaktor LC1D12P7 12A 3-polet + 1 slutte + 1 bryde 230V
Kontaktor LC1D12P7 12A 3-polet + 1 slutte + 1 bryde 230V
Schneider Electric TeSys D LC1D12P7 er en 3-polet kontaktor på 12 A til styring af motorstrøm og andre ikke-induktive belastninger. Den har en indbygget hjælpeafbryder med 1 slutte- og 1 brydekontakt (1NO + 1NC), og s... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Schneider Electric TeSys D LC1D12P7 er en 3-polet kontaktor på 12 A til styring af motorstrøm og andre ikke-induktive belastninger. Den har en indbygget hjælpeafbryder med 1 slutte- og 1 brydekontakt (1NO + 1NC), og spolespændingen er 230 V AC. Det gør den til et robust valg, når en motor eller et større forbrug skal tændes og slukkes via styrestrøm i stedet for direkte betjening. I praksis bruges kontaktoren til at koble 1- eller 3-fasede motorer til og fra, typisk i forbindelse med pumper, ventilatorer, kompressorer eller andet industrielt og landbrugsrelateret udstyr. Den kan forbindes med motorværn eller termorelæer fra samme TeSys-serie, så du får en komplet motorafgang med både kobling og beskyttelse i én løsning, hvad enten det er til et nyt tavleopbygningsprojekt eller udskiftning af en ældre kontaktor.
Fordele ved LC1D12P7
- Mærkestrøm 12 A: Dækker mindre til mellemstore motorer og belastninger i AC3-drift ved 440 V.
- 3-polet med 1 slutte + 1 bryde: Giver mulighed for at skabe styrekredse med både tilbagemelding og selvhold direkte fra kontaktoren, uden ekstra hjælpekontakter.
- 230 V spolespænding (AC): Passer direkte til almindelige 230 V styrekredse, så den er let at indpasse i eksisterende tavler.
- Del af TeSys D-serien: Kan kombineres med motorværn og termorelæer fra samme serie for en samlet motorafgang med overbelastningsbeskyttelse.
- Kompakt opbygning: Egnet til DIN-skinnemontering, hvilket gør installationen enkel i standard el-tavler.
Byggesten i din motorstyring
LC1D12P7 er tænkt som byggesten i en komplet motorafgang snarere end en isoleret komponent. Ved at kombinere kontaktoren med et TeSys motorværn eller termorelæ får du både kobling og overbelastningsbeskyttelse samlet ét sted i tavlen. Det gør den relevant for både private, der skal have styr på en større pumpe eller maskine i stald eller værksted, og for elektrikere og installatører, der bygger eller reparerer motorstyringer i industri- og landbrugsanlæg.
Ofte stillede spørgsmål om Kontaktor LC1D12P7 12A 3-polet + 1 slutte + 1 bryde 230V
Hvad bruges kontaktoren LC1D12P7 til?
Kontaktoren er beregnet til at koble motorstrøm og ikke-induktive belastninger. Den fungerer som en fjernstyret afbryder, der tænder og slukker strømkredsen, når spolen får spænding. Med den integrerede hjælpeafbryder kan den kombineres med et motorværn eller termorelæ fra TeSys-serien, så du får en komplet motorafgang med både styring og beskyttelse i samme opbygning.
Hvad betyder de 12 A på kontaktoren?
De 12 A angiver mærkestrømmen i AC3-drift ved 440 V, altså den strøm kontaktoren er dimensioneret til at koble kontinuerligt ved motordrift under normale driftsforhold. Det er en central værdi, når du skal matche kontaktoren til den motor eller belastning, den skal styre, så du hverken over- eller underdimensionerer koblingen.
Hvad er 1 slutte og 1 bryde, og hvorfor er de vigtige?
Ud over de 3 hovedpoler til selve motorstrømmen har kontaktoren en indbygget hjælpekontakt bestående af 1 sluttekontakt (NO) og 1 brydekontakt (NC). De bruges typisk til styrekredsen, for eksempel til selvhold af kontaktoren, signalering eller til at fortælle et styresystem, om kontaktoren er aktiveret eller ej. Det gør, at du ikke behøver at montere en separat hjælpekontaktblok til de mest almindelige styrefunktioner.
Hvad er forskellen på denne model med skrueklemmer og en model med skrueløse klemmer?
LC1D12P7 er udstyret med almindelige skrueklemmer til tilslutning af ledningerne, hvilket er den mest udbredte løsning og passer godt, hvis du er vant til traditionel montage. I TeSys D-serien findes der også varianter med skrueløse klemmer, hvor typebetegnelsen får tilføjet et ekstra 3-tal foran spændingskoden. Skrueløse klemmer kan gøre monteringen hurtigere, men valget mellem de to klemmetyper handler i praksis mest om arbejdsvane og hvilket værktøj du normalt bruger på pladsen.
Skal jeg vælge 12 A eller en kontaktor med højere mærkestrøm i TeSys D-serien?
TeSys D-serien dækker et bredt strømområde fra 9 til 150 A, så der er plads til at matche præcis den motorstørrelse eller belastning, du står med. LC1D12P7 med sine 12 A passer til mindre motorer og applikationer, hvor strømbehovet er beskedent. Skal du styre en større motor eller en tungere belastning, er det nødvendigt at kigge på en model længere oppe i strømområdet. Er du i tvivl om, hvilken mærkestrøm din konkrete installation kræver, bør en autoriseret elinstallatør vurdere det korrekte valg.
Hvad er forskellen på 3-polet og en 3- eller 4-polet kontaktor i AC-1 drift?
LC1D12P7 er en 3-polet kontaktor, hvilket dækker de klassiske 3-fasede motorinstallationer i AC3-drift. TeSys D-serien findes også som 4-polet i AC-1-drift til andre typer belastninger, hvor et fjerde pol kan være nødvendigt, for eksempel ved styring af nul-leder eller andre kredsløb. Da poltal og strømkarakteristik hænger direkte sammen med, hvordan installationen er opbygget, bør valget mellem 3-polet og 4-polet altid ske i samråd med en autoriseret elinstallatør.
