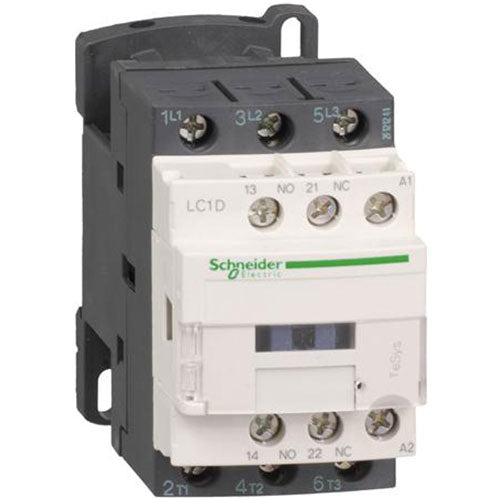

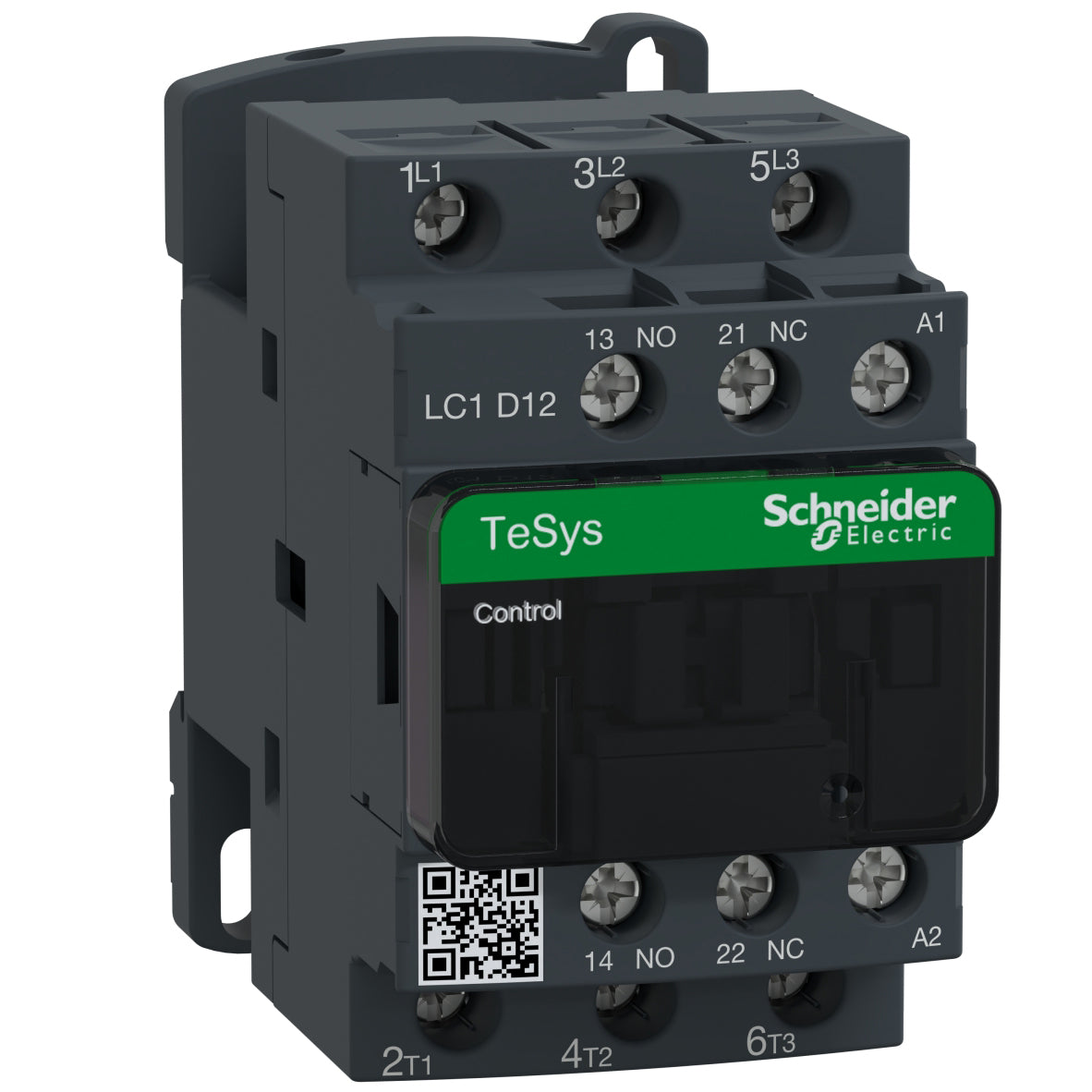

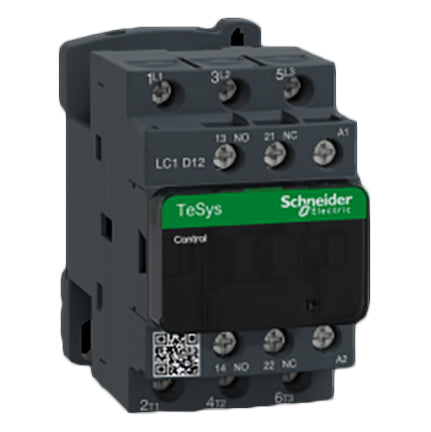

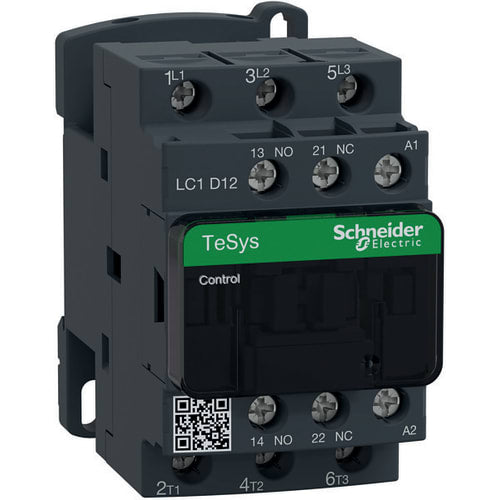

Kontaktor 400V 12A 3-polet + 1 slutte + 1 bryde

Kontaktoren er lavet til at koble motorstrøm og andre ikke-induktive belastninger, og den hører til Schneider Electrics TeSys D-serie. Med 3 poler og en mærkestrøm på 12 A ved 400 V dækker den typiske opgaver som at tænde og slukke motorer i industri- og landbrugsanlæg. Den kan også kombineres med motorværn eller termorelæer fra samme TeSys-serie, så du får en komplet motorafgang med både kobling og overbelastningsbeskyttelse i samme opstilling.

Ud over de 3 hovedpoler har kontaktoren en indbygget hjælpeafbryder med én sluttekontakt (NO, normalt åben) og én brydekontakt (NC, normalt sluttet). De to hjælpekontakter giver dig mulighed for at melde kontaktorens status tilbage til styringen, for eksempel til en lampe der viser om motoren kører, eller til en interlock-funktion, der forhindrer at to kontaktorer aktiveres samtidig. Det er en fast del af opbygningen i TeSys-kontaktorer og gør det nemmere at bygge en fuld styrekreds uden ekstra tilbehør.

Denne udgave har en spolespænding på 400 V AC, hvilket betyder at styrekredsen, der aktiverer kontaktoren, skal forsynes med 400 V vekselspænding. Det er vigtigt at spolespændingen passer til det styresystem, du har til rådighed i tavlen, da en forkert spænding på spolen kan give fejlfunktion. Er du i tvivl om, hvilken spolespænding din installation kræver, bør en autoriseret elinstallatør vurdere det konkrete behov.

Den konkrete model her leveres med skrueklemmer til tilslutning af kabler. TeSys D-serien findes generelt også i en udgave med skrueløse (fjederbelastede) klemmer, men det er en anden variant med sit eget typenummer. Vælger du mellem de to, handler det først og fremmest om montagetid og præference: skrueklemmer giver en klassisk, robust tilslutning, mens skrueløse klemmer kan gøre monteringen hurtigere i en installation med mange ens tilslutninger.

Sluttekontakten (NO) er åben, når kontaktoren ikke er aktiveret, og slutter kredsen, når kontaktoren trækker. Brydekontakten (NC) er omvendt sluttet i hvile og bryder kredsen, når kontaktoren aktiveres. I praksis bruger man ofte NO-kontakten til at give en positiv tilbagemelding om, at motoren kører, mens NC-kontakten typisk bruges til sikkerheds- eller interlock-funktioner, hvor kredsen netop skal brydes, når kontaktoren er aktiv. Begge kontakttyper sidder allerede indbygget i denne kontaktor, så du skal ikke tilkøbe separat hjælpeblok for at få denne kombination.

Kontaktoren i sig selv står for at koble motorstrømmen til og fra, men den indeholder ikke en overbelastningsbeskyttelse. Den er designet til at kunne forbindes med et motorværn eller termorelæ fra samme TeSys-serie, så de to komponenter sammen udgør en komplet motorafgang, hvor kontaktoren håndterer koblingen og termorelæet beskytter motoren mod overbelastning. Hvilken kombination og indstilling der er korrekt til din konkrete motor og installation, bør altid fastlægges af en autoriseret elinstallatør.
