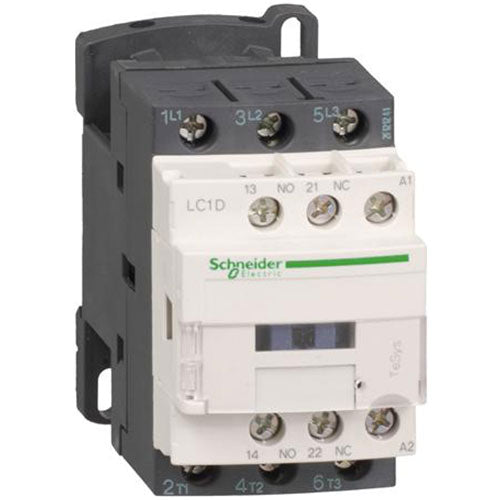

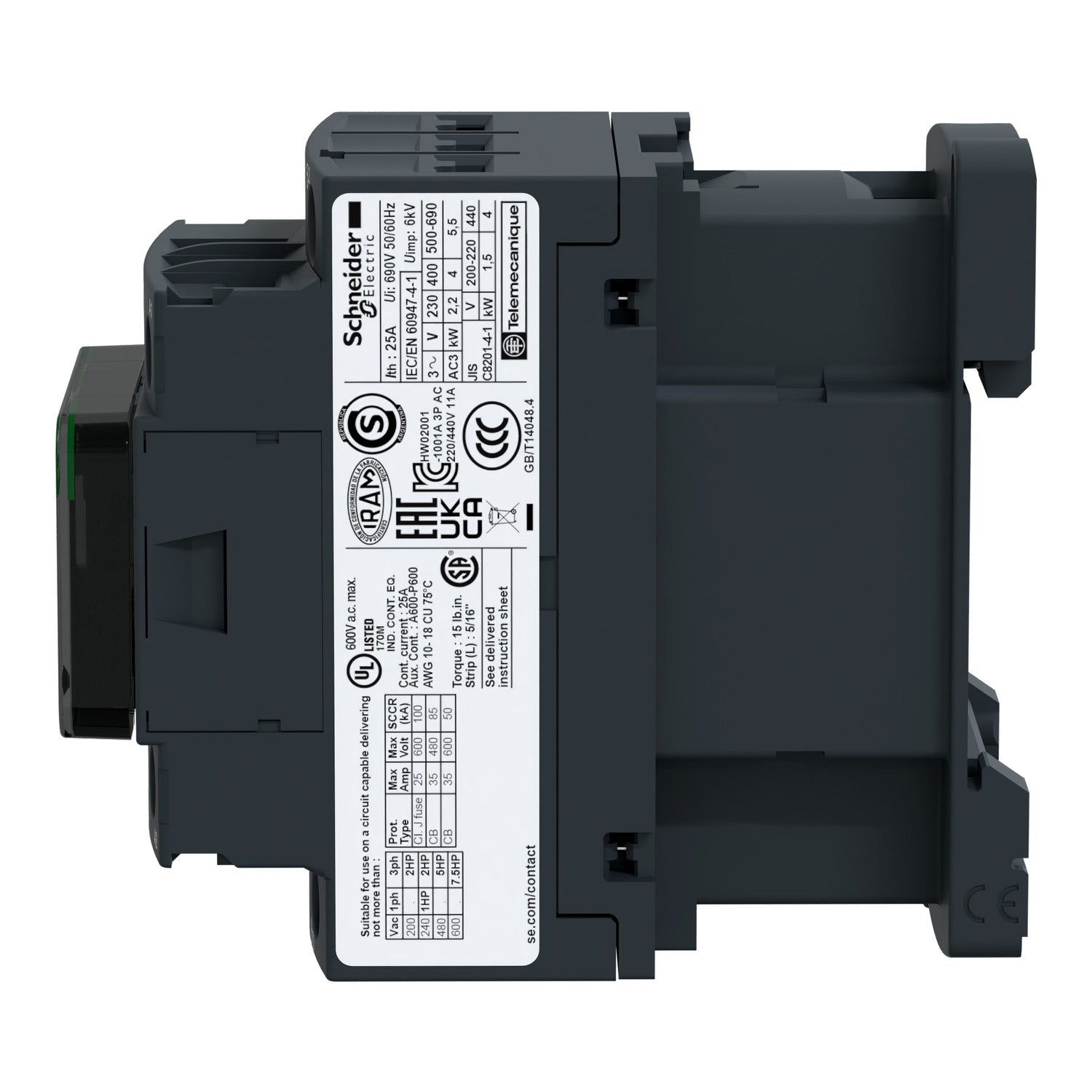

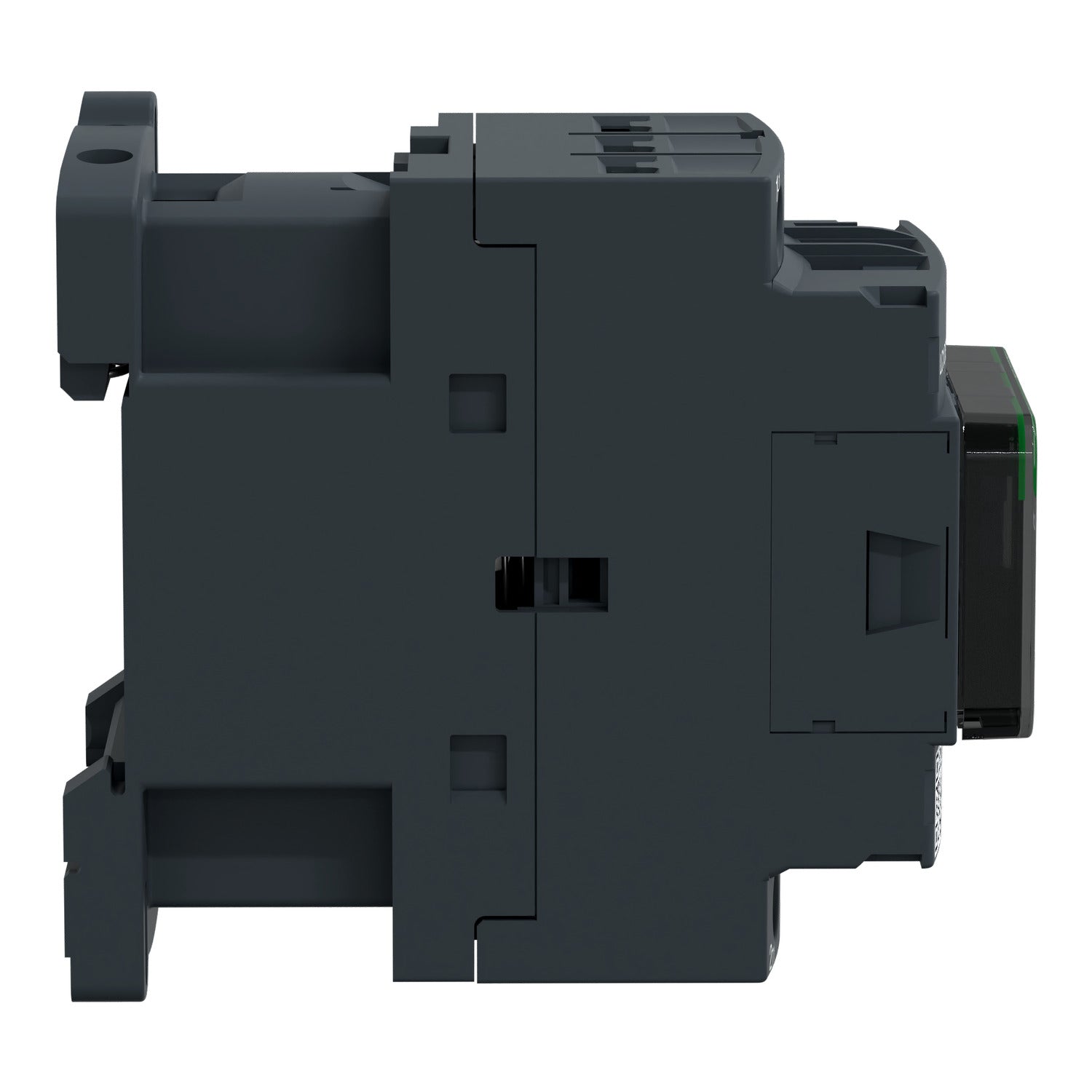

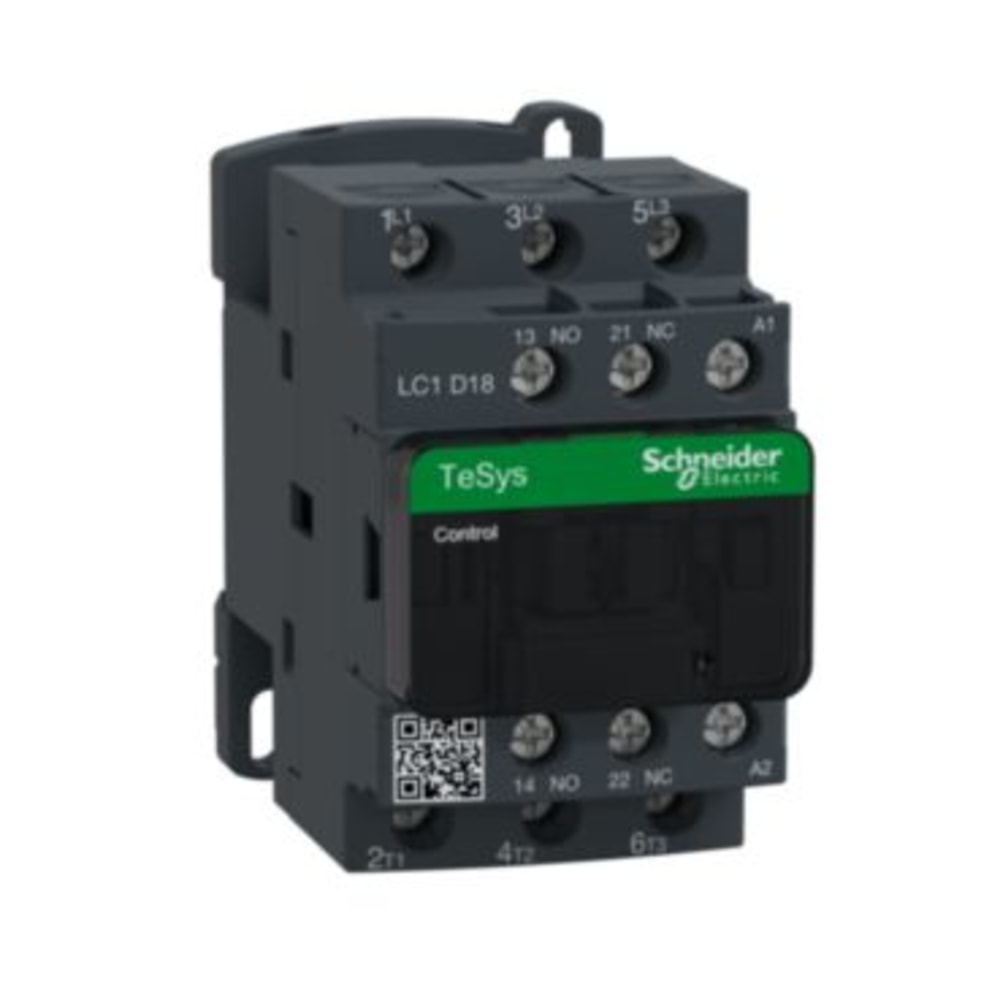

Schneider TeSys kontaktor,18A 3-polet, 24V AC, LC1D18B7

LC1D18B7 er en TeSys D-kontaktor fra Schneider Electric, som bruges til at koble motorer og andre belastninger til og fra. Den er egnet til anvendelseskategori AC-3, som dækker motordrift, hvilket gør den til et naturligt valg i industri, infrastruktur og bygningsinstallationer, hvor du skal starte og stoppe en motor på en pålidelig måde. Kontaktoren er kompakt og monteres hurtigt med clips direkte på en DIN-skinne, så den passer ind i de fleste standardtavler uden ekstra fikstur.

Mærkestrømmen på 18 A angiver, hvor meget strøm kontaktoren kan koble ved motordrift i kategori AC-3. De 3 poler betyder, at den er beregnet til trefasede belastninger, hvor alle tre faser brydes og sluttes samtidig. Ud over hovedkontakterne har kontaktoren en hjælpekontaktfunktion med 1 sluttekontakt og 1 brydekontakt, hvilket giver dig mulighed for at tilbageføre signal om kontaktorens tilstand til fx en styring eller signallampe.

LC1D18B7 har skrueklemmer, så ledningerne trækkes fast med en skruetrækker på traditionel vis. Selve kontaktoren clipses direkte fast på en DIN-skinne, hvilket gør monteringen enkel og hurtig i en eltavle. Spolespændingen er 24 V AC, og det er denne spænding, styrekredsen skal levere for at aktivere kontaktoren.

LC1D18B7 leveres med almindelige skrueklemmer. I TeSys D-serien findes der også varianter med skrueløse klemmer, som i typebetegnelsen kendes på et ekstra 3-tal foran spændingskoden. Skrueklemmer er velkendte og robuste at arbejde med, mens skrueløse klemmer typisk gør monteringen hurtigere, fordi lederen blot trykkes på plads uden at skulle skrues fast. Hvilken løsning der giver mest mening, afhænger af montagestedet og arbejdsgangen i det pågældende projekt, og her kan en autoriseret elinstallatør rådgive om det rette valg.

AC-3 dækker koblingen af motorer, hvor kontaktoren skal håndtere den høje indkoblingsstrøm og den induktive belastning, en motor giver. AC-1 dækker derimod ikke-induktive eller svagt induktive belastninger, hvor strømmen er mere jævn at bryde. Det er derfor normalt, at samme kontaktortype har en lavere strømværdi i AC-3 end i AC-1, fordi motorstart stiller større krav til kontakterne. LC1D18B7 er angivet til 18 A i AC-3, hvilket gør den velegnet netop til motorstyring.

TeSys D-serien fås med forskellige spolespændinger, både i AC fra 24 V og op til 660 V og i DC fra 12 V til 440 V. LC1D18B7 har en spole på 24 V AC, hvilket passer til installationer, hvor styrekredsen allerede kører på denne lavere og mere sikre spænding. Er din styrekreds bygget op omkring en anden spænding, findes der tilsvarende varianter i serien med den relevante spolespænding, men det er en god idé at få en autoriseret elinstallatør til at bekræfte, at spolespændingen matcher din konkrete styring.
