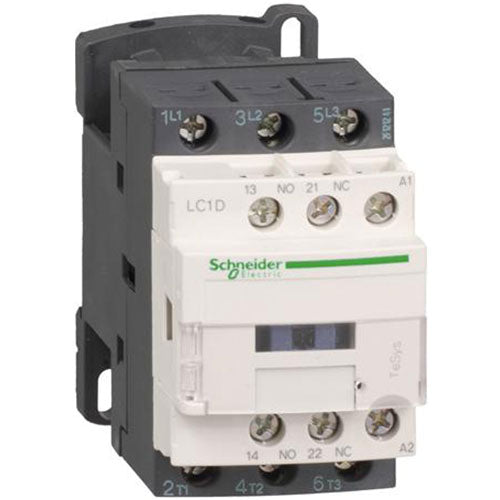

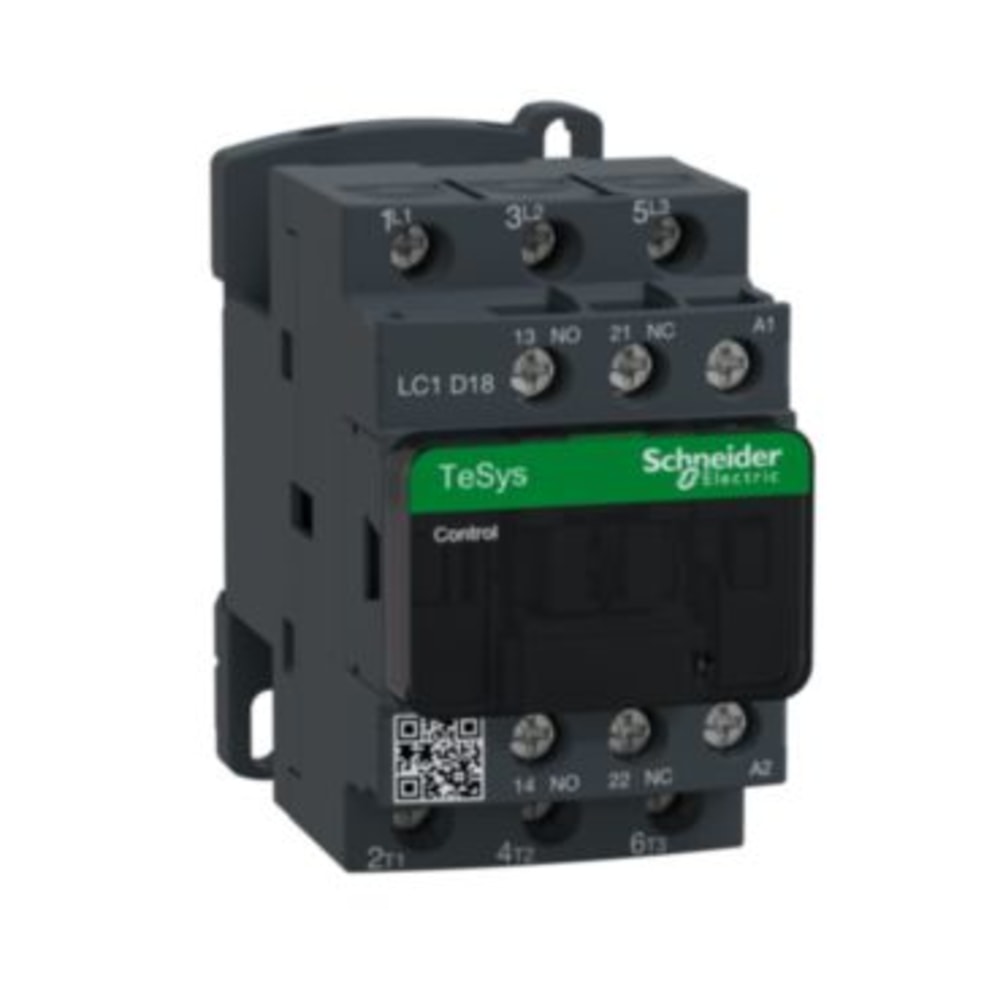

Kontaktor LC1D18P7 18A 3-polet + 1 slutte + 1 bryde 230V

Kontaktoren LC1D18P7 fra Schneider Electric er beregnet til at koble motorer og andre belastninger i anvendelseskategori AC-3, som dækker asynkronmotorer med normal opstart. Den er dimensioneret til en mærkestrøm på 18A og bruges typisk i tavler, hvor man skal tænde og slukke for en motor på afstand, for eksempel via en styrekreds eller et signal fra en PLC. Med sine 3 poler kan den koble alle tre faser samtidig, hvilket gør den velegnet til trefasede motorer i industri, landbrug og andre installationer, hvor der er behov for pålidelig motorstyring.

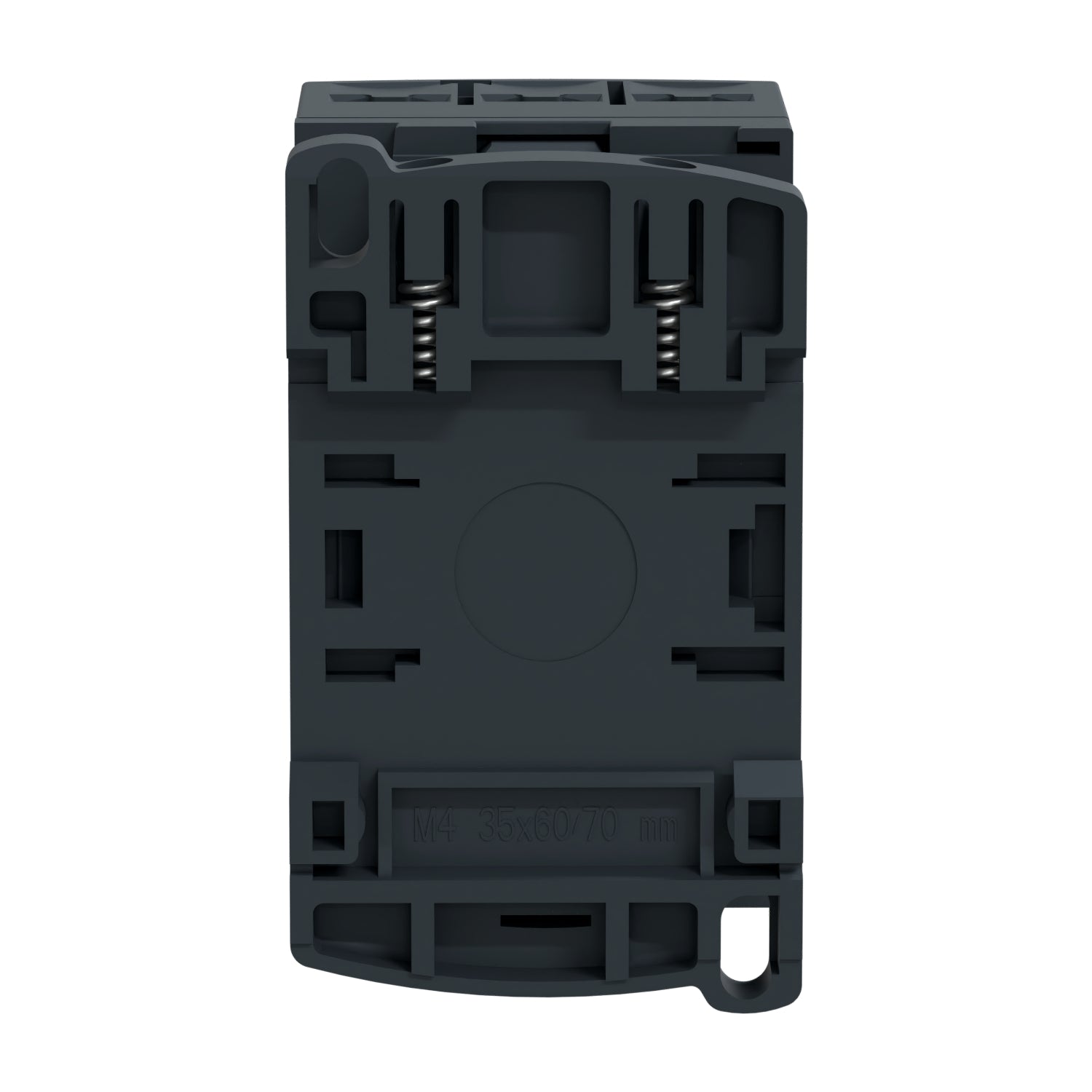

Kontaktoren er bygget kompakt og monteres hurtigt med clips direkte på en DIN-skinne, så du slipper for besværligt skrueværk til selve monteringen. Det gør den nem at få plads til i eksisterende tavler eller ved udvidelse af et anlæg, uanset om opgaven er i en industribygning, et infrastrukturprojekt eller en almindelig bygningsinstallation. Tilslutningen af strøm og styrekreds sker via skrueklemmer.

Ud over de 3 hovedpoler til selve motorkredsen har kontaktoren indbygget 1 sluttekontakt (NO) og 1 brydekontakt (NC), som følger med som standard på TeSys D-serien. Sluttekontakten lukker kredsen, når kontaktoren aktiveres, mens brydekontakten åbner kredsen på samme tidspunkt. De to hjælpekontakter bruges typisk til signalering, interlock mod andre komponenter eller til at give tilbagemelding til styresystemet om, at kontaktoren rent faktisk har koblet. Der findes desuden clipsbare hjælpekontakter som tilbehør, hvis der er behov for flere kontaktfunktioner end de indbyggede.

AC-3 er anvendelseskategorien for asynkronmotorer med normal opstart, og det er netop den belastningstype, LC1D18P7 er beregnet til med sin mærkestrøm på 18A. AC-1 dækker derimod ikke-induktive eller svagt induktive belastninger, hvor strømstødet ved kobling er mindre belastende for kontakterne, og hvor kontaktorer i samme serie kan håndtere højere strømværdier. Da valget af korrekt kontaktortype afhænger af den konkrete motor og installation, bør en autoriseret elinstallatør altid vurdere, om 18A i AC-3 er tilstrækkeligt til opgaven.

TeSys D-serien fra Schneider Electric findes i en række mærkestrømme, hvor typenummeret angiver netop dette. LC1D18P7 er sat til 18A, men serien dækker generelt et bredt spænd af strømstørrelser til AC-3 drift ved 440V. Skal du styre en mindre motor, kan en model med lavere mærkestrøm være tilstrækkelig, mens større motorer kræver en kontaktor højere oppe i serien. Den præcise dimensionering bør altid ske ud fra motorens faktiske strømforbrug, gerne i samråd med en autoriseret elinstallatør, så du hverken over- eller underdimensionerer koblingen.

Denne udgave af LC1D18P7 har en spolespænding på 230V AC, som passer direkte til styrekredse på almindelig vekselstrøm i den spænding. TeSys D-serien fås dog også med andre spolespændinger, både i vekselstrøm og jævnstrøm, afhængigt af hvilken styrespænding dit anlæg allerede kører på. Vælger du en kontaktor med forkert spolespænding i forhold til styrekredsen, vil den ikke aktivere korrekt, så det er vigtigt at afstemme spolespændingen med den eksisterende installation, gerne med hjælp fra en autoriseret elinstallatør ved tvivl.
