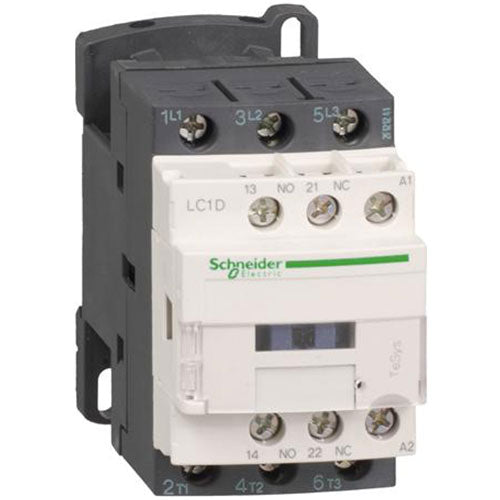

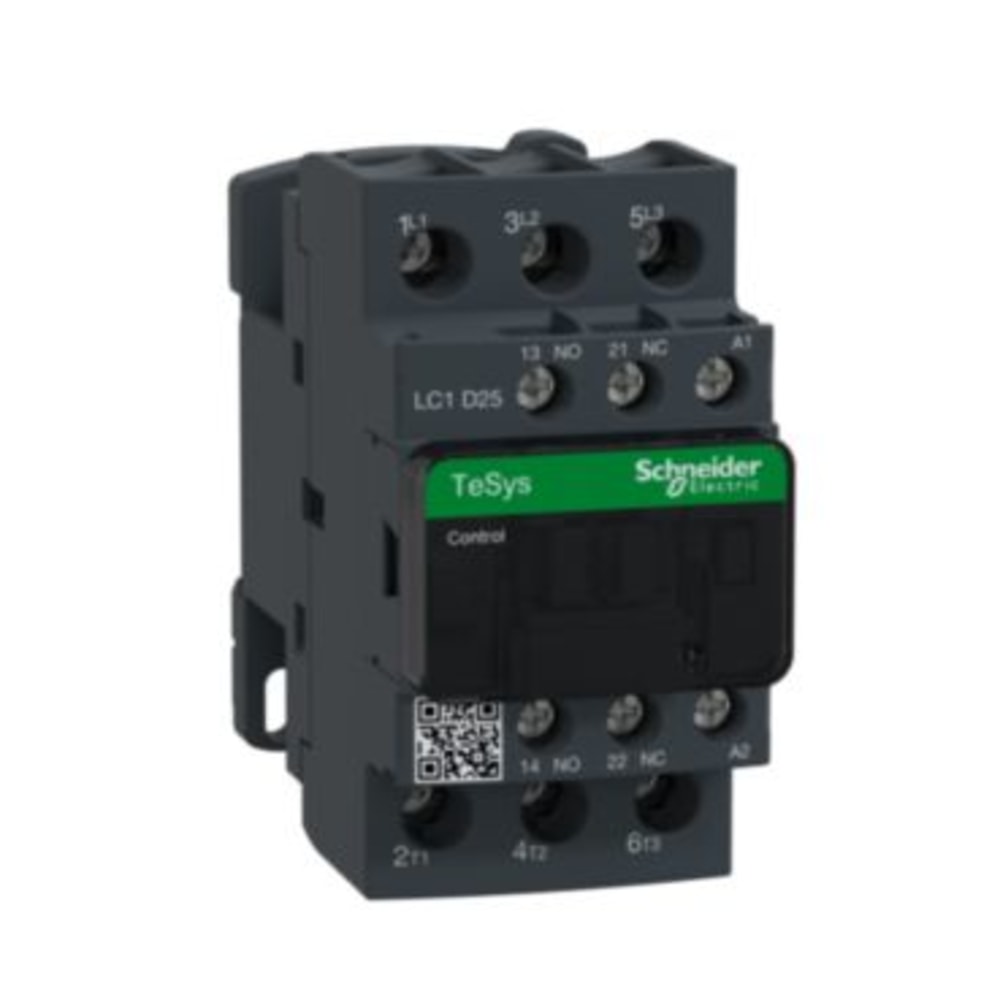

Kontaktor LC1D25B7 25A 3-polet + 1 slutte + 1 bryde 24V AC

Kontaktoren er beregnet til motordrift og til ikke-induktive belastninger, og den hører til Schneider Electrics TeSys D-serie, som er en af de mest udbredte serier til industri og landbrug. Med 3 poler og en strøm på 25 A kan den håndtere opstart og drift af mindre til mellemstore trefasede motorer eller andet elektrisk udstyr, hvor du har brug for at koble høje strømme sikkert til og fra via en lavere styrestrøm. Det gør den til et naturligt valg i tavler, motorstyringer og industrianlæg, hvor en elektriker eller installatør skal styre belastninger via et separat styresignal.

Ud over de 3 hovedpoler til selve motorkredsen har kontaktoren én sluttekontakt (NO, normally open) og én brydekontakt (NC, normally closed) indbygget som hjælpekontakter. Sluttekontakten lukker kredsen, når kontaktoren aktiveres, mens brydekontakten gør det modsatte. Den kombination bruges typisk til at give en tilbagemelding om kontaktorens tilstand til styringen, til selvhold i et styrekredsløb eller til at blokere for utilsigtet samtidig aktivering af flere kontaktorer, hvilket er et almindeligt behov i motorstyringer.

De 24V AC er spolespændingen, altså den spænding der skal lægges på kontaktorens styrekreds for at trække den ind. Det er ikke den spænding, motoren eller belastningen kører på i hovedkredsen, men derimod signalspændingen fra fx en PLC-udgang, en trykknap eller et relæ, der aktiverer kontaktoren. Da TeSys D-serien findes med mange forskellige spolespændinger fra lave AC- og DC-spændinger og op til flere hundrede volt, er det vigtigt at sikre sig, at styrekredsens spænding faktisk matcher de 24V AC, som denne model er bygget til, inden den monteres i en tavle.

Denne LC1D25B7-model har klassiske skrueklemmer, hvor lederne fastgøres med en skruetrækker på traditionel vis. I samme serie findes der også varianter med skrueløse klemmer, som gør det muligt at sætte ledere i uden værktøj ved hjælp af en fjederbelastet mekanisme. Skrueklemmer er velkendte og robuste, og de fleste elektrikere har stor erfaring med dem, mens skrueløse klemmer kan spare tid ved montage, især hvor der skal termineres mange ledere. Valget handler typisk om vanepraksis på værkstedet og om, hvor hurtigt tavlen skal samles.

Denne kontaktor har en spolespænding på 24V AC, men TeSys D-serien fås også med DC-spoler. Valget mellem AC og DC afhænger af, hvilken type styrespænding der allerede findes i anlægget. Har du en 24V AC styrekreds fra fx en transformer i tavlen, matcher denne model direkte, mens et anlæg med 24V DC fra en PLC eller en strømforsyning i stedet kalder på en DC-spolevariant. Det rigtige valg af spændingskode bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete tavle og styrekreds.

AC3-drift dækker over belastning af motorer, hvor kontaktoren skal bryde en motor under drift, hvilket giver en højere belastning på kontaktpunkterne end ved rene ohmske laster. AC-1-drift bruges til ikke-induktive eller svagt induktive belastninger, hvor slidtagen på kontakterne er mindre, og kontaktoren derfor kan klare en højere strøm ved samme model. Denne skelnen er baggrunden for, at samme fysiske kontaktor i TeSys D-serien kan angives med forskellige strømværdier alt efter, om den bruges til motorstart eller til mere jævne belastninger, og det er en vigtig detalje at kende, når kontaktoren skal dimensioneres korrekt til opgaven.
