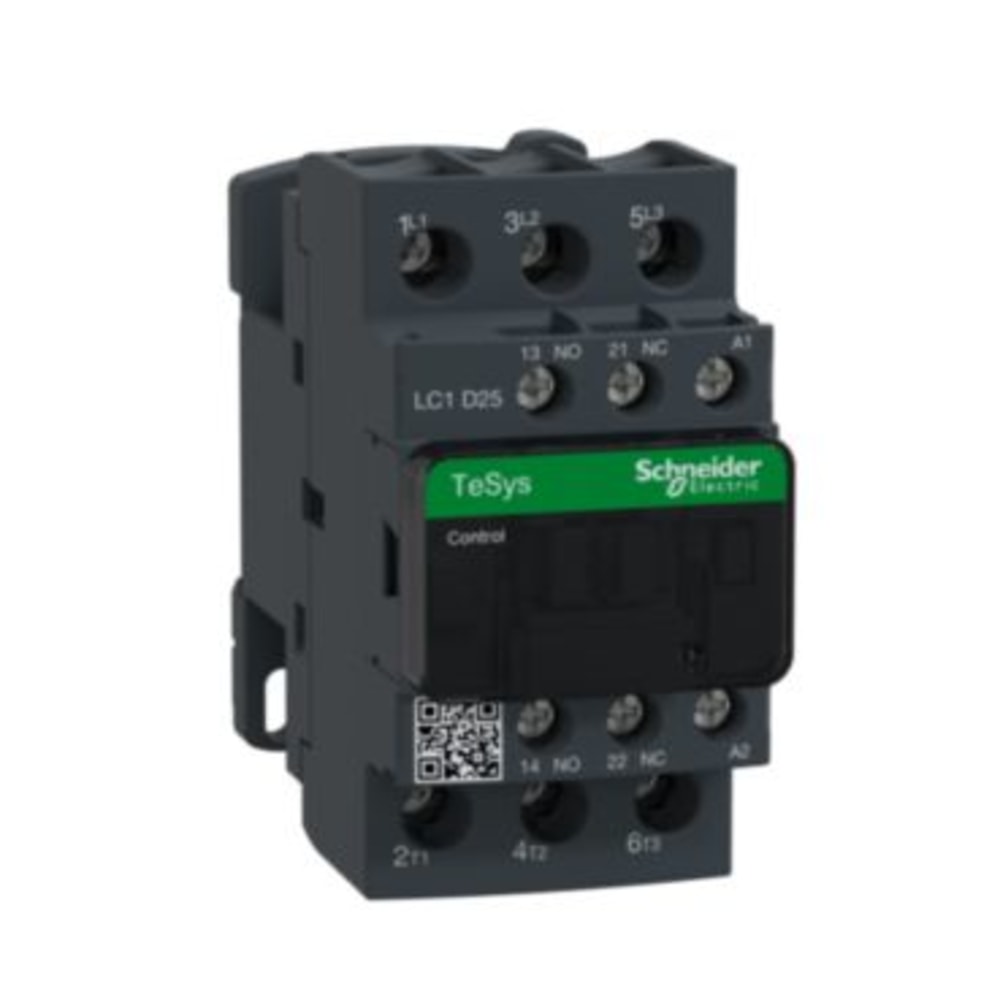

Kontaktor LC1D25P7 25A 3-polet + 1 slutte + 1 bryde 230V

Kontaktoren er beregnet til kobling af motorer og andre belastninger i anvendelseskategori AC-3, altså den type belastning man typisk møder ved opstart og drift af 3-fasede motorer. Den er dimensioneret til en mærkestrøm på 25 A og hører til Schneider Electrics TeSys D-serie, som bruges bredt i industri, infrastruktur og almindelige el-installationer, hvor man skal tænde og slukke for større belastninger på en sikker og styret måde.

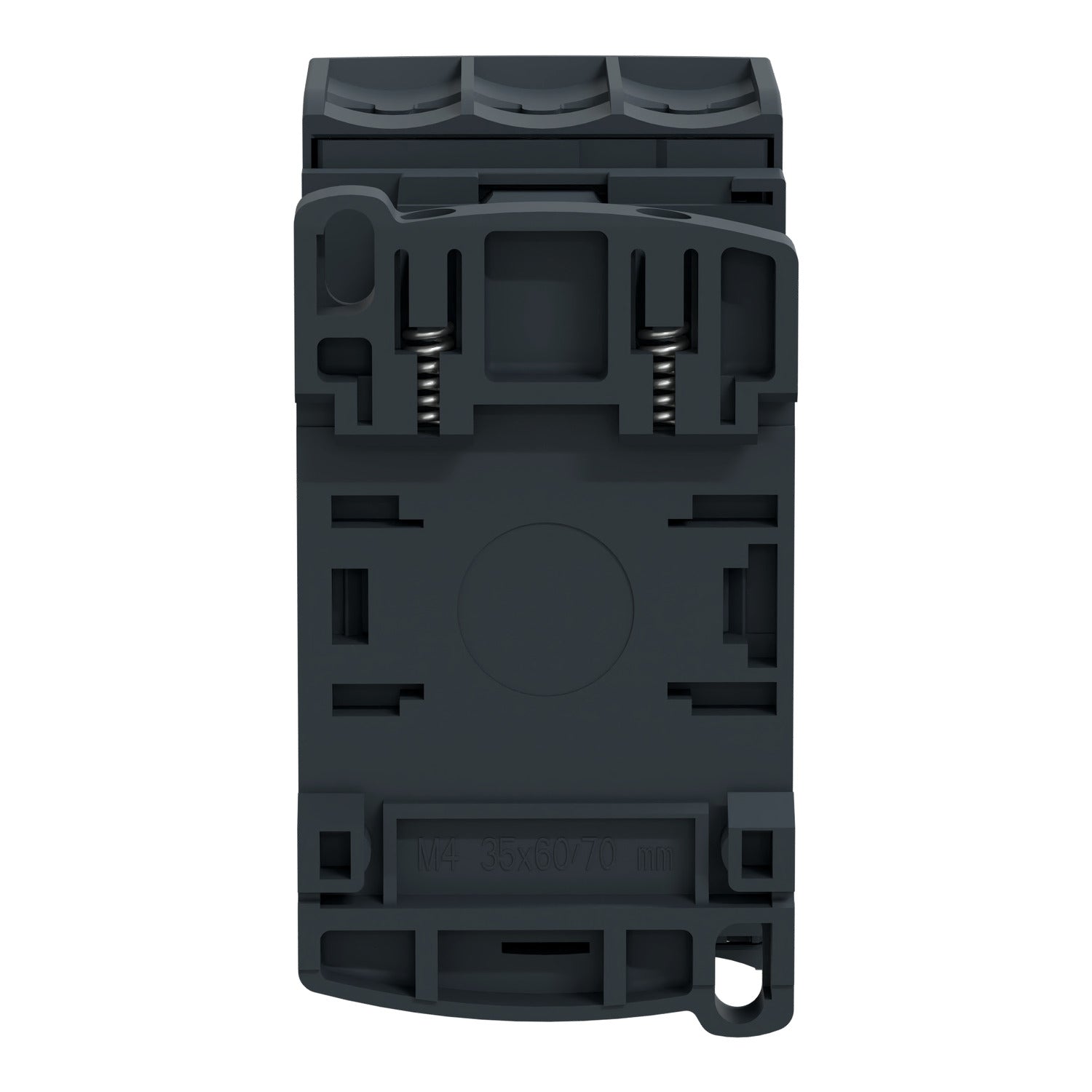

LC1D25P7 er bygget kompakt og monteres direkte på DIN-skinne med et clips-system, så du slipper for besværlig fastspænding med skruer til selve monteringen. Det gør den nem at sætte op i en tavle sammen med andet udstyr, uanset om det er i en industriinstallation eller en almindelig el-tavle i en bygning.

De 3 poler er hovedkontakterne, som styrer selve strømtilslutningen til fx en motor, mens "1 slutte + 1 bryde" refererer til de indbyggede hjælpekontakter: én sluttekontakt (NO), der lukker kredsen når spolen aktiveres, og én brydekontakt (NC), der åbner kredsen. Denne kombination af hjælpekontakter er fast på TeSys-kontaktorerne og bruges typisk til styring, signalering eller interlock i det øvrige styrekredsløb.

LC1D25P7 er udført med almindelige skrueklemmer, som er det mest udbredte valg og fungerer fint til langt de fleste installationer. I TeSys D-serien findes der også varianter med skrueløse klemmer, hvor typenummeret er tilføjet et ekstra "3" (fx LC1D123B7 i stedet for LC1D12B7). Skrueløse klemmer kan gøre monteringen lidt hurtigere, men det er en anden variant end den her, så hvis du specifikt ønsker skrueløse klemmer, skal du kigge efter et typenummer med den ekstra tilføjelse. Er du i tvivl om, hvilken variant der passer til din opgave, bør en autoriseret elinstallatør vurdere det.

LC1D25P7 har en spolespænding på 230 V AC, hvilket passer til almindelig vekselstrømsstyring. I TeSys D-serien findes der generelt spolespændinger fra 24 V til 660 V på AC-siden og fra 12 V til 440 V på DC-siden, så der er stor spredning i, hvilken styrespænding en given kontaktor er bygget til. Da spolespændingen skal matche styrekredsen i det konkrete anlæg, og en forkert spolespænding kan ødelægge kontaktoren eller give fejlfunktion, bør valget af den rette spolespænding altid vurderes af en autoriseret elinstallatør.

LC1D25P7 er dimensioneret til 25 A i AC-3 drift, men TeSys D-serien dækker et bredt spekter fra 9 A helt op til 150 A afhængigt af typenummer, hvor tallet i betegnelsen (fx "D25" for 25 A) angiver mærkestrømmen. Den rette størrelse afhænger af, hvor stor en motor eller belastning kontaktoren skal styre, og da en forkert dimensioneret kontaktor kan medføre driftsforstyrrelser eller skade på udstyret, anbefales det at lade en autoriseret elinstallatør beregne og vælge den korrekte mærkestrøm til den konkrete opgave.
