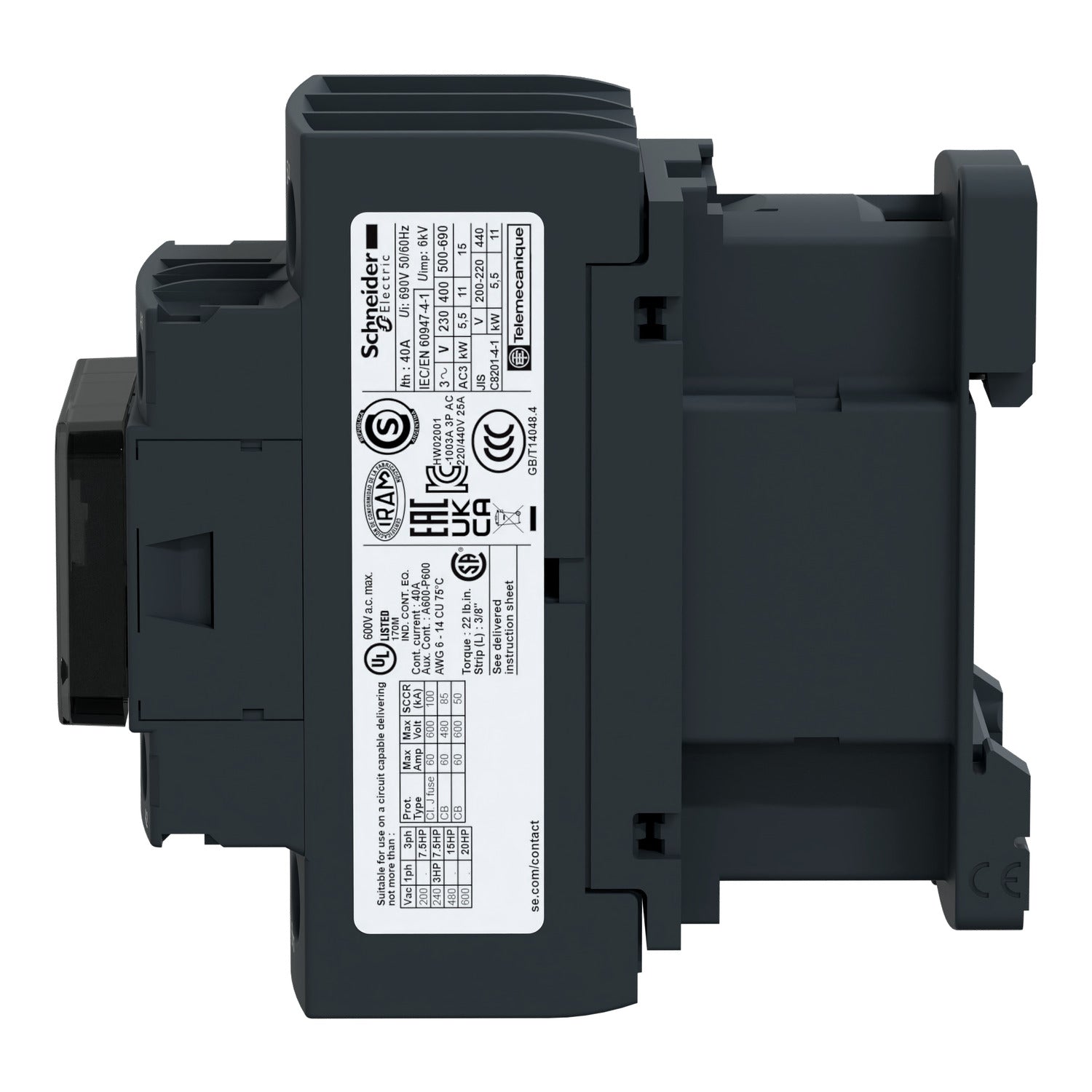

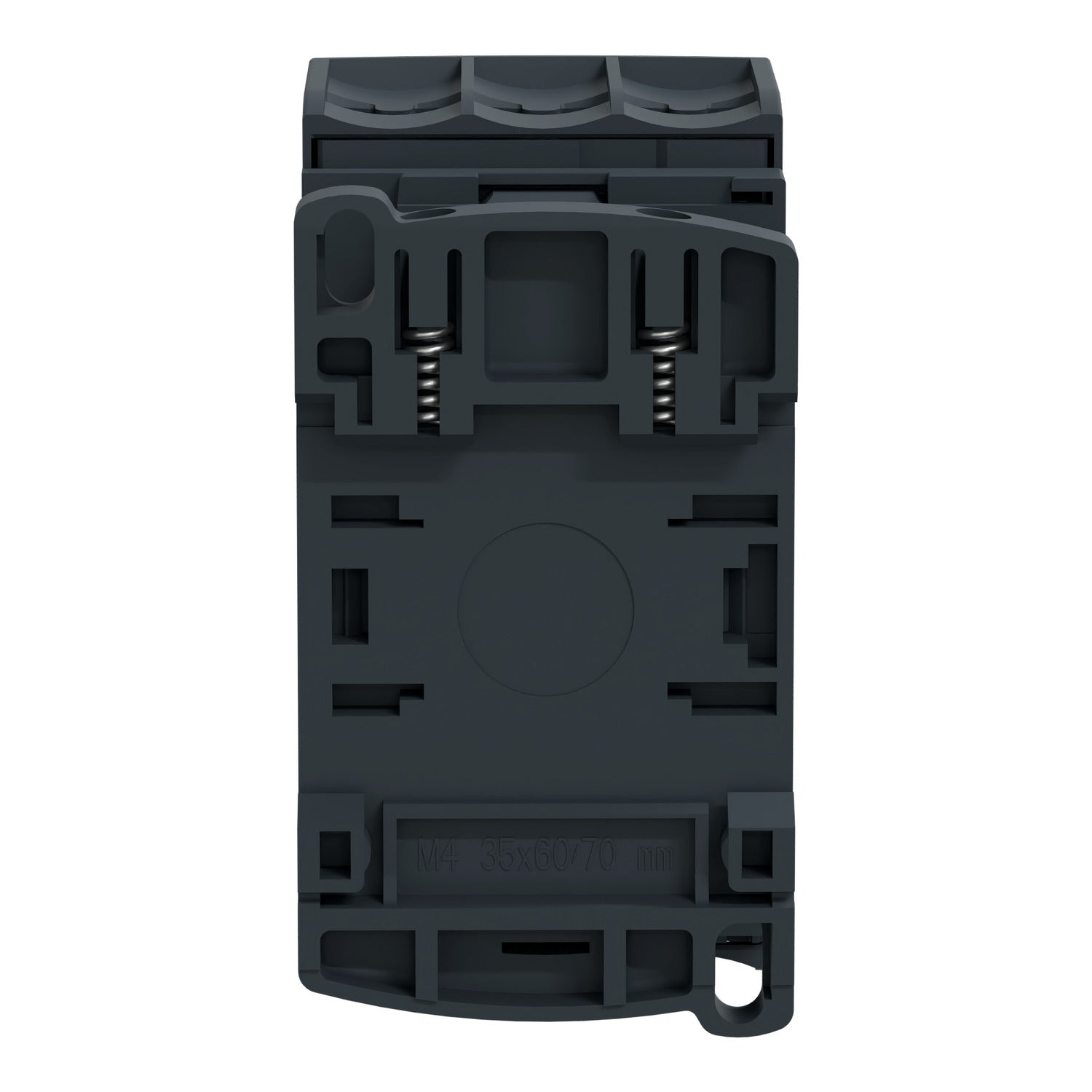

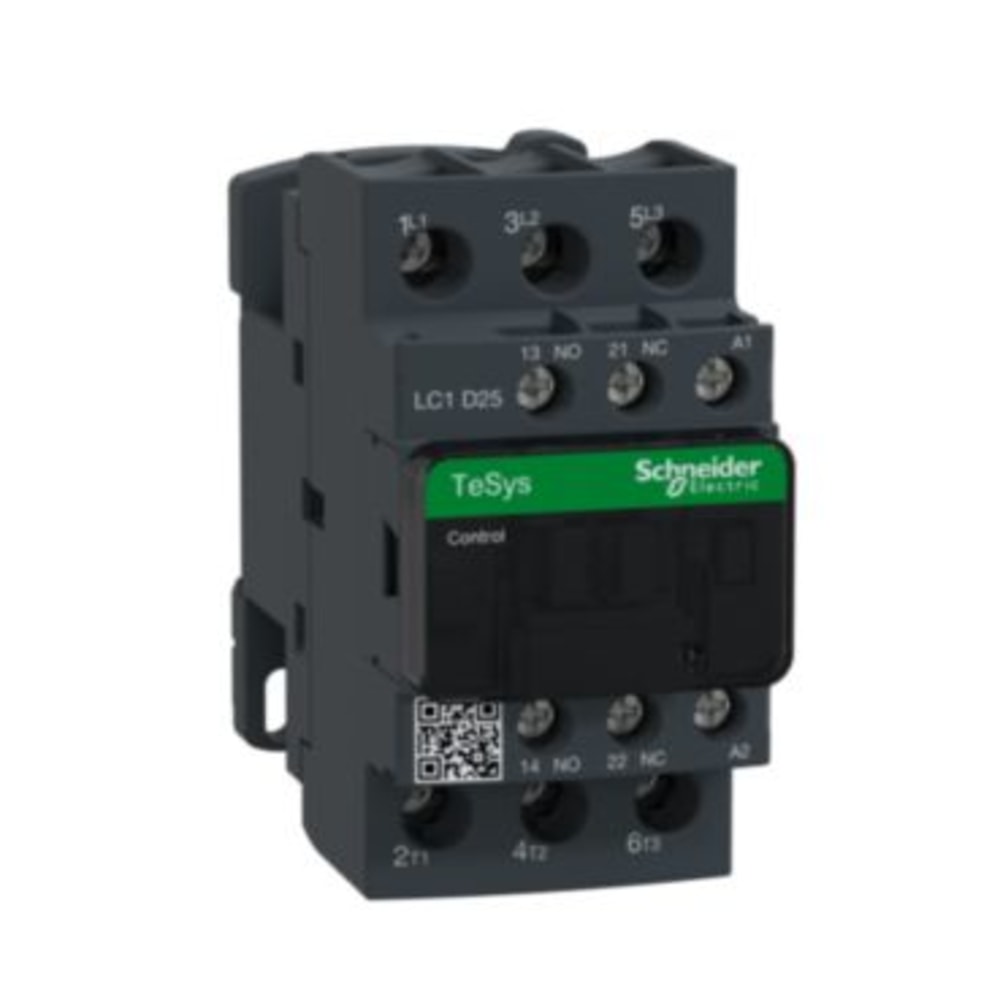

Schneider TeSys kontaktor LC1D25V7 25A 3-polet, 400V

Kontaktoren er beregnet til motordrift og til ikke-induktive belastninger, altså den type opgaver hvor du skal tænde og slukke for strømmen til en motor eller et andet elektrisk forbrug mange gange i træk uden slid på manuelle afbrydere. Den er 3-polet med 3 sluttekontakter (3 NO), hvilket gør den velegnet til at styre trefasede belastninger som pumper, ventilatorer og andre motorer i industri- og landbrugsinstallationer.

LC1D25V7 er dimensioneret til 25 A ved 400 V AC i AC-3 drift, som er den driftsklasse der bruges til motorer. Kontaktoren er en del af TeSys D-serien, der spænder fra 9 til 150 A, så 25 A-udgaven passer til mellemstore motorlaster. Ved 3-fasede standardmotorer på 380/400 V svarer det typisk til en mærkeeffekt i den lavere ende af seriens spænd fra 4 til 75 kW, men den præcise effekt afhænger af den konkrete motor og installation.

Spolespændingen på denne model er 400 V AC, hvilket vil sige, at det er den spænding, du skal tilføre spoleklemmerne for at aktivere kontaktoren og lukke kontakterne. Det er værd at være opmærksom på, at spolespændingen er en separat størrelse fra den 400 V, som selve lastkredsen kobler, og at de to ofte, men ikke altid, er ens i en given installation.

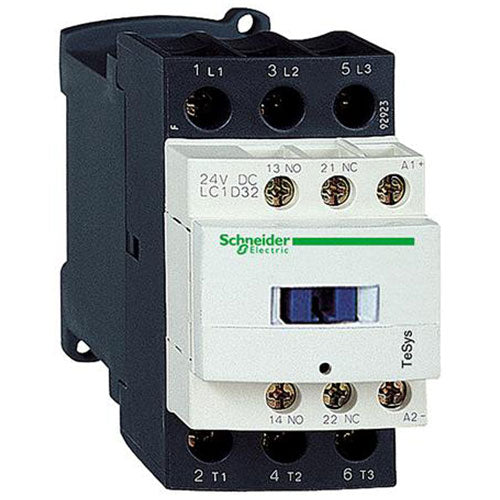

Kontaktoren leveres med 1 sluttekontakt (NO) og 1 brydekontakt (NC) som fast indbygget hjælpekontaktfunktion, hvilket er standard på hele TeSys-serien. Det giver dig mulighed for at tilbagemelde kontaktorens tilstand til styring eller alarm, uden at du behøver montere ekstra tilbehør. Tilslutningen sker via skrueklemmer, så du fastgør lederne med almindeligt værktøj på samme måde som ved andre kontaktorer i serien.

AC-3 er den driftsklasse, der bruges ved styring af asynkronmotorer, og den tager højde for den ekstra belastning, kontaktoren udsættes for ved motorstart. AC-1 gælder derimod ikke-induktive eller svagt induktive belastninger som varmelegemer, og her kan de 3- og 4-polede kontaktorer i serien klare betydeligt mere strøm, fra 25 til 200 A. De 25 A, der er angivet på LC1D25V7, gælder AC-3 drift ved op til 440 V, så hvis du skal bruge kontaktoren til en motor, er det det tal, du skal forholde dig til. Ved tvivl om den rette dimensionering til din konkrete opgave bør en autoriseret elinstallatør vurdere valget.

LC1D25V7 har skrueklemmer, som er den klassiske og mest udbredte tilslutningsform, hvor lederen fastgøres med en skrue. I TeSys D-serien findes der også varianter med skrueløse klemmer, hvor typebetegnelsen får tilføjet et ekstra tal foran spændingskoden. Valget mellem de to handler typisk om arbejdsgang og præference. Skrueklemmer er velkendte for de fleste installatører, mens skrueløse klemmer kan gøre monteringen hurtigere i visse situationer. Begge løsninger fungerer elektrisk set ens, så det er i høj grad et spørgsmål om, hvad du er vant til at arbejde med.

TeSys D-serien dækker et bredt spænd fra 9 til 150 A, og typenummeret afslører selv mærkestrømmen, hvor de to cifre efter "LC1D" angiver ampere, mens koden bagefter angiver spolespændingen. LC1D25V7 ligger altså i den mellemstore ende med 25 A og 400 V spolespænding. Serien tilbyder derudover spolespændinger fra 24 V til 660 V AC og fra 12 V til 440 V DC, så der findes varianter, der passer til andre styrekredse end netop 400 V AC. Skal du bruge en anden mærkestrøm eller spolespænding til dit projekt, er det derfor værd at kigge på de øvrige modeller i samme serie, mens den endelige dimensionering bør fastlægges af en autoriseret elinstallatør.
