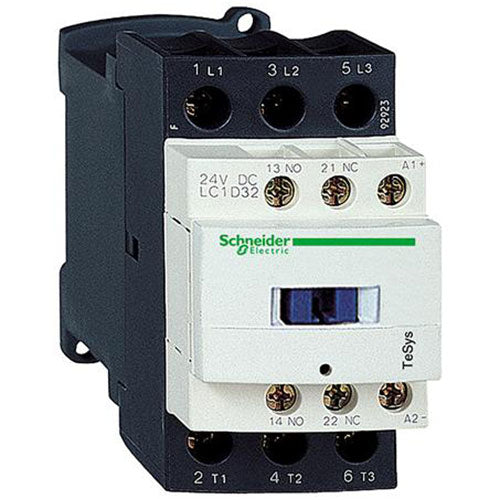

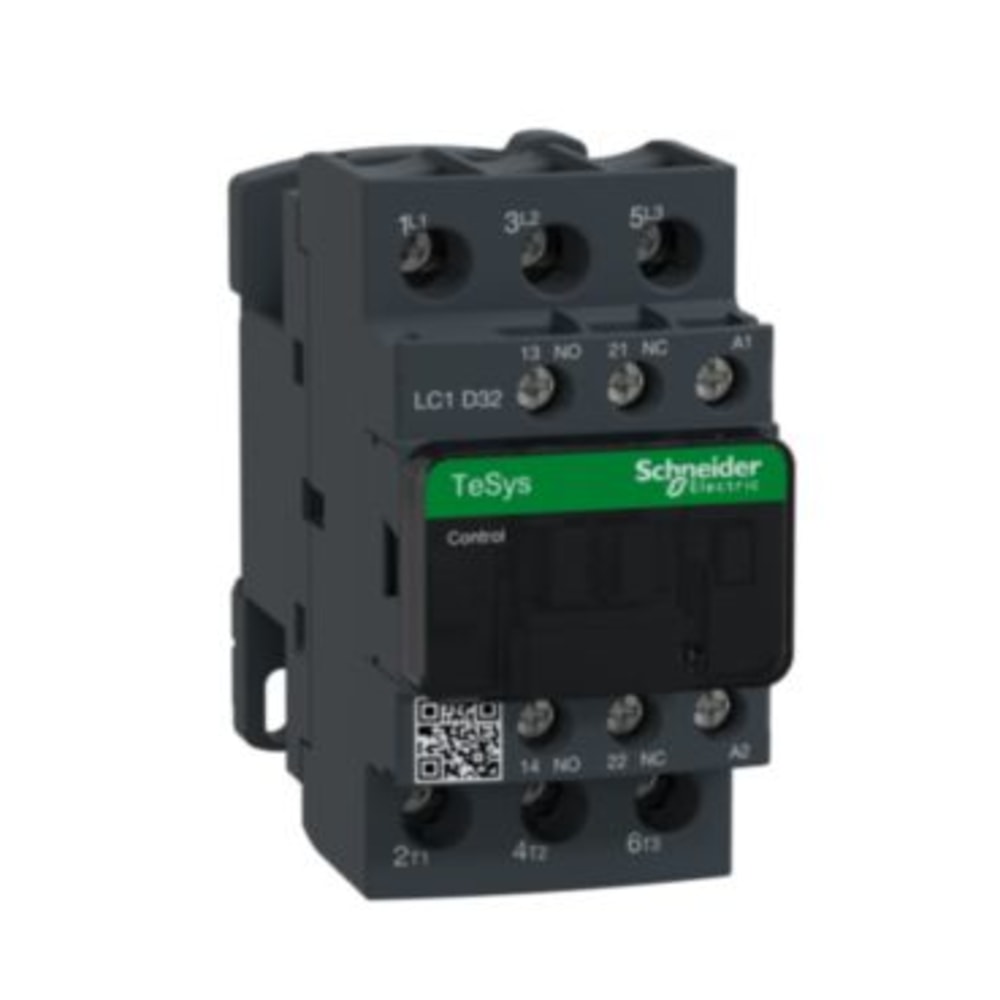

Kontaktor LC1D32B7 32A 3P+1SL+1BR 24V AC

Denne kontaktor fra Schneider Electrics TeSys D-serie er beregnet til motordrift og til styring af ikke-induktive belastninger. Med en mærkestrøm på 32 A i AC-3 drift ved op til 440 V kan den håndtere den type gentagne til- og frakoblinger, som motorer typisk kræver, uden at kontakterne slides unødigt hurtigt. Den bruges ofte i tavler til erhverv og industri, hvor man skal styre pumper, ventilatorer eller andre motordrevne maskiner via en styrespænding.

Kontaktoren har 3 hovedpoler, som alle er sluttekontakter (NO), og som håndterer selve lasten, for eksempel de tre faser til en motor. Derudover har den en indbygget hjælpekontaktblok med 1 slutte-funktion (1 SL) og 1 bryde-funktion (1 BR). De to hjælpekontakter bruges typisk til signalering eller selvholdekredse i styrekredsen, så du kan se eller bruge kontaktorens tilstand i det øvrige anlæg, uden at det påvirker hovedstrømkredsen.

Spolen på denne model kører på 24 V AC, hvilket er den styrespænding, der skal aktivere kontaktoren og trække kontakterne ind. Tilslutning af både spole og hovedklemmer sker via skrueklemmer, hvilket gør den nem at arbejde med under installation og servicebesøg, da du kan spænde og løsne forbindelserne med almindeligt håndværktøj.

TeSys D-serien findes i en række mærkestrømme, og typenummeret afspejler netop dette, hvor tallet efter "D" angiver strømstørrelsen. LC1D32B7 er dimensioneret til 32 A i AC-3 drift, mens serien i øvrigt dækker et bredere strømområde til forskellige motorstørrelser. Hvilken model der er den rigtige, afhænger af den konkrete motors mærkestrøm og effekt, og her anbefaler vi, at en autoriseret elinstallatør vurderer det korrekte valg til din installation.

LC1D32B7 har klassiske skrueklemmer, hvor lederne fastspændes med en skruetrækker. I TeSys D-serien findes der også varianter med skrueløse klemmer, hvor typenummeret får tilføjet et ekstra tal foran spændingskoden. Skrueklemmer er velkendte og robuste i den daglige drift, mens skrueløse klemmer typisk vælges, hvis man ønsker hurtigere montage uden at skulle stramme skruer. Valget handler mest om arbejdsgang og præference, da begge løsninger hører til samme serie og kvalitetsniveau.

Denne kontaktor har en spolespænding på 24 V AC, men TeSys D-familien fås også med andre AC-spændinger op til 660 V samt DC-varianter. Spolespændingen skal matche den styrespænding, du allerede har til rådighed i tavlen eller styrekredsen, for eksempel fra en transformer eller en styrestrømforsyning. Har du et anlæg, der kører på en anden styrespænding end 24 V AC, skal du vælge en model med den tilsvarende spolespænding, hvilket en elektriker eller installatør kan hjælpe med at fastlægge ud fra det samlede anlægsdesign.
