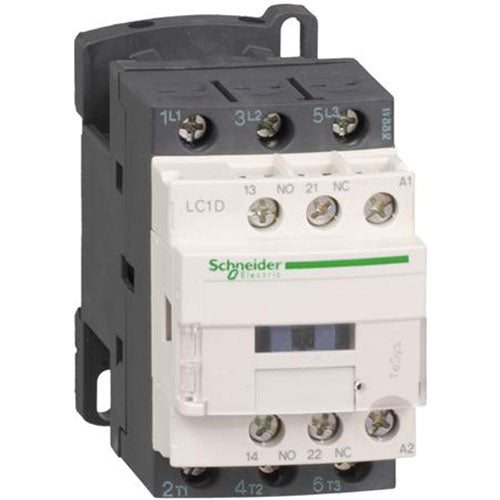

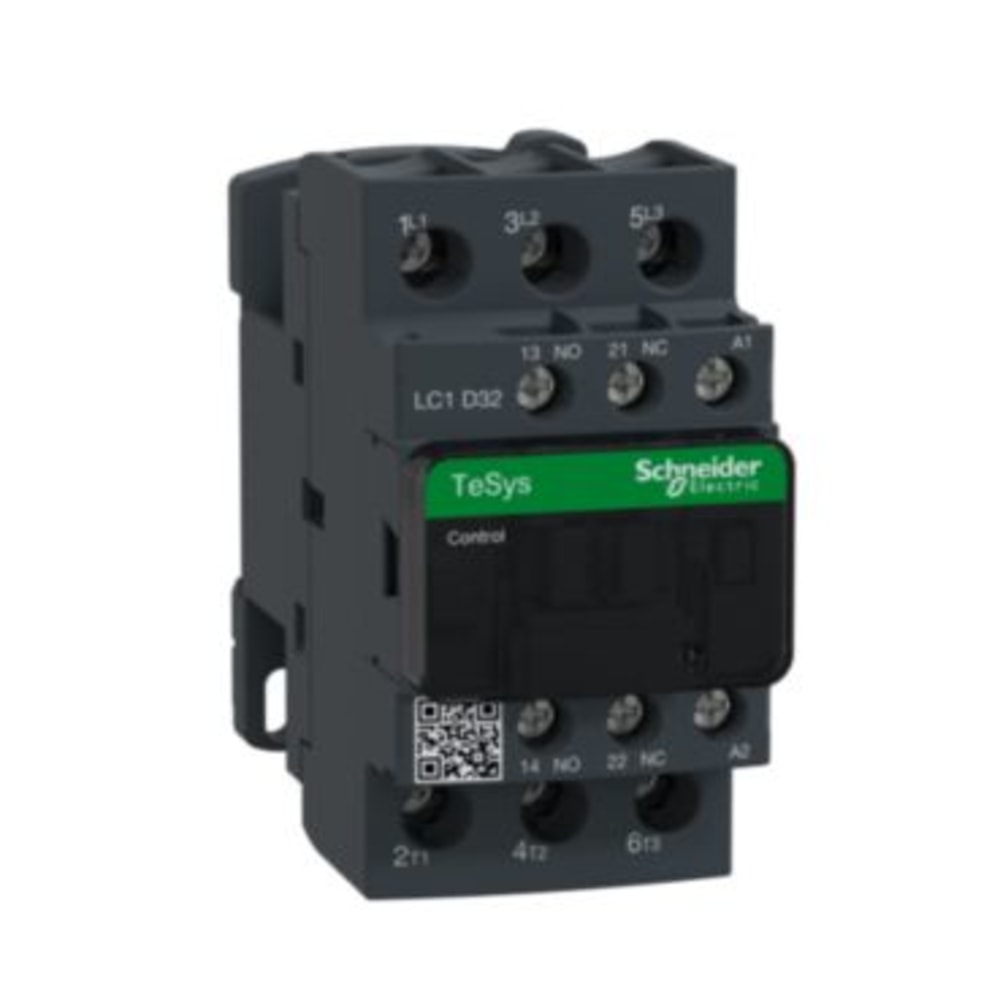

Kontaktor 230V 32A 3-polet + 1 slutte + 1 bryde
Kontaktor 230V 32A 3-polet + 1 slutte + 1 bryde
Kontaktor LC1D32P7 fra Schneider Electric er bygget til at koble motorer og andre belastninger sikkert til og fra i industrielle og tekniske installationer. Den er 3-polet, klarer 32 A og har en spolespænding på 230 V... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kontaktor LC1D32P7 fra Schneider Electric er bygget til at koble motorer og andre belastninger sikkert til og fra i industrielle og tekniske installationer. Den er 3-polet, klarer 32 A og har en spolespænding på 230 V AC, så den passer direkte ind i standard 230V-styrekredse. Med 1 slutte- og 1 brydekontakt som hjælpekontakter kan du samtidig styre signallamper, relæer eller andre kredse ud fra kontaktorens tilstand.
I praksis bruges denne type kontaktor til at tænde og slukke motorer, pumper og andre ikke-induktive belastninger, hvor mærkestrømmen ligger op til 32 A i AC-3 drift. Den er beregnet til belastninger op til 440 V og fungerer derfor bredt i både industri, landbrug og bygningsinstallationer, hvor motorer og maskiner skal styres pålideligt.
Fordele ved LC1D32P7-kontaktoren
- Mærkestrøm på 32 A: Dækker motorer og belastninger i den mellemstore effektklasse i AC-3 drift
- 3-polet opbygning: Kobler alle tre faser samtidig, som ved trefasede motorer
- Hjælpekontakter 1 NO + 1 NC: Giver mulighed for at overvåge eller styre ekstra kredse ud fra kontaktorens position
- Spolespænding 230 V AC: Passer direkte til almindelige 230V-styrekredse uden ekstra transformer
- Skrueterminaler: Giver en solid og velkendt tilslutning ved installation
- DIN-skinne montering: Klikkes hurtigt fast med clips, så opsætning i tavlen går let
Til motorstyring i tavlen
Kontaktoren hører til TeSys D-serien og er tegnet til at sidde i eltavler, hvor motorer og maskiner skal kobles ind og ud, uden at man skal stå med hånden på en fysisk afbryder ved selve motoren. Den kompakte opbygning gør den nem at placere sammen med andet tavlemateriel, og montagen på DIN-skinne betyder, at den kan sættes ind i en eksisterende tavleopbygning uden ekstra beslag. Er du elektriker eller installatør, der arbejder med motorstyring i industri- eller landbrugsanlæg, er dette en type kontaktor, du typisk allerede kender og stoler på.
Ofte stillede spørgsmål om Kontaktor 230V 32A 3-polet + 1 slutte + 1 bryde
Hvad bruges denne kontaktor til?
LC1D32P7 er en 3-polet kontaktor fra Schneider Electrics TeSys D-serie, beregnet til at koble motorer med belastninger i anvendelseskategori AC-3. Det gør den til et naturligt valg, når du skal styre eller beskytte en trefaset motor i fx en pumpe, en ventilator eller et andet industrielt anlæg. Kontaktoren er dimensioneret til en mærkestrøm på op til 32 A og kan bruges på installationer op til 440 V.
Hvordan monteres kontaktoren, og hvilke tilslutninger har den?
Kontaktoren er kompakt og lavet til at klikkes direkte fast på en standard DIN-skinne, så den er hurtig at få på plads i et tavlerum. Tilslutningerne sker via skrueterminaler. Spolen der styrer kontaktoren, kører på 230 V AC, hvilket er værd at holde for øje, når du vælger styrespænding til dit anlæg.
Hvad betyder de ekstra hjælpekontakter på kontaktoren?
Ud over de 3 hovedpoler, der kobler selve motorstrømmen, har LC1D32P7 en indbygget hjælpekontakt bestående af 1 slutte (NO) og 1 bryde (NC). De bruges typisk til styrekredsen, for eksempel til at holde et selvhold, give en tilbagemelding til en styring om kontaktorens status, eller til at koble en signallampe. Det gør kontaktoren mere fleksibel at bygge ind i et samlet styresystem, uden at du behøver ekstra tilbehør til de mest grundlæggende funktioner.
Hvad er forskellen på en slutte-kontakt (NO) og en bryde-kontakt (NC)?
En slutte-kontakt (NO, normally open) er åben i hviletilstand og slutter kredsen, når kontaktoren aktiveres. En bryde-kontakt (NC, normally closed) er omvendt lukket i hviletilstand og bryder kredsen, når kontaktoren trækker. På LC1D32P7 har du begge dele indbygget, én af hver, så du kan vælge den funktion der passer til din styrekreds uden at skulle tage stilling til om du "mangler" den ene type.
Hvad er forskellen på anvendelseskategori AC-3 og AC-1?
AC-3 dækker kobling af almindelige trefasede motorer, herunder start og stop af motoren under drift, hvor der opstår et vist indkoblingsstød. Det er den kategori LC1D32P7 er beregnet og mærket til med 32 A. AC-1 dækker derimod ikke-induktive eller svagt induktive belastninger, hvor strømmen er mere jævn at bryde, og her kan kontaktorer i samme serie typisk klare højere strømme end i AC-3. Skal du bruge kontaktoren til andet end motordrift, er det en god idé at få en autoriseret elinstallatør til at vurdere, om den konkrete belastning og strømstyrke passer til opgaven.
Skal jeg vælge skrueterminaler eller skrueløse klemmer?
LC1D32P7 leveres med skrueterminaler, som er det klassiske og velafprøvede valg, hvor lederen fastspændes med en skrue. I TeSys D-serien findes der også varianter med skrueløse klemmer, hvor lederen i stedet klikkes fast. Skrueterminaler er ofte at foretrække, hvis du er vant til traditionel eltilslutning og ønsker en løsning, der kan efterspændes, mens skrueløse klemmer kan gøre monteringen hurtigere. Er du i tvivl om, hvilken variant der passer bedst til din opgave, kan en autoriseret elinstallatør rådgive om det.
