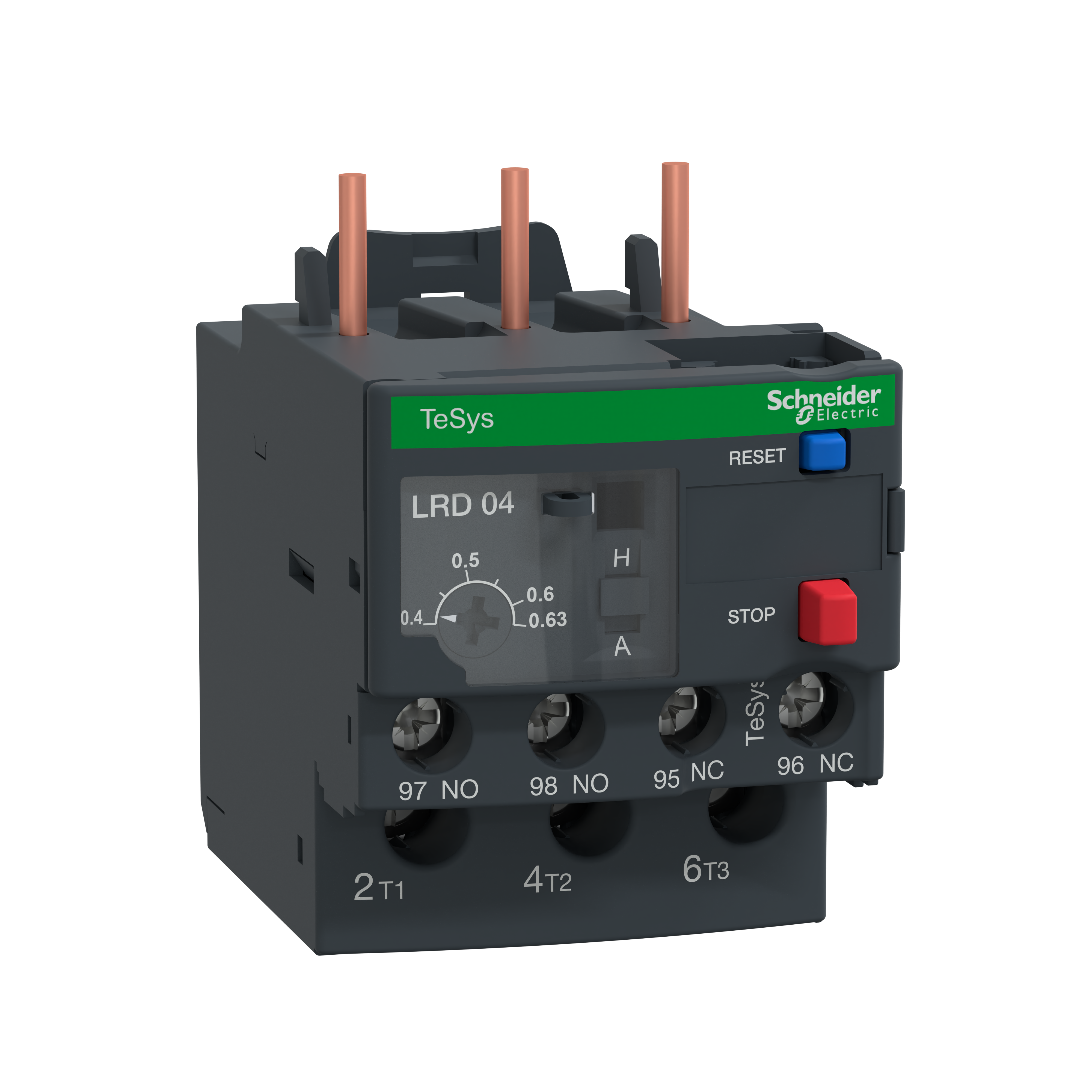

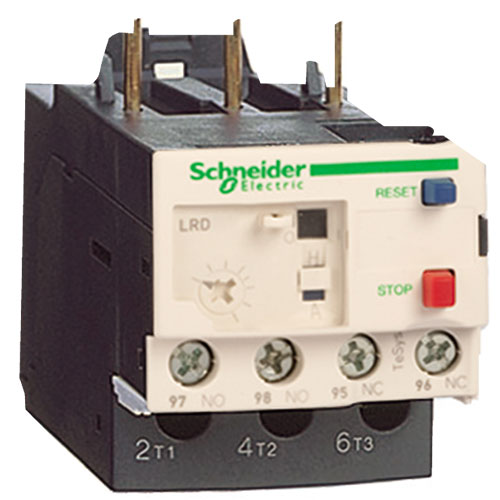

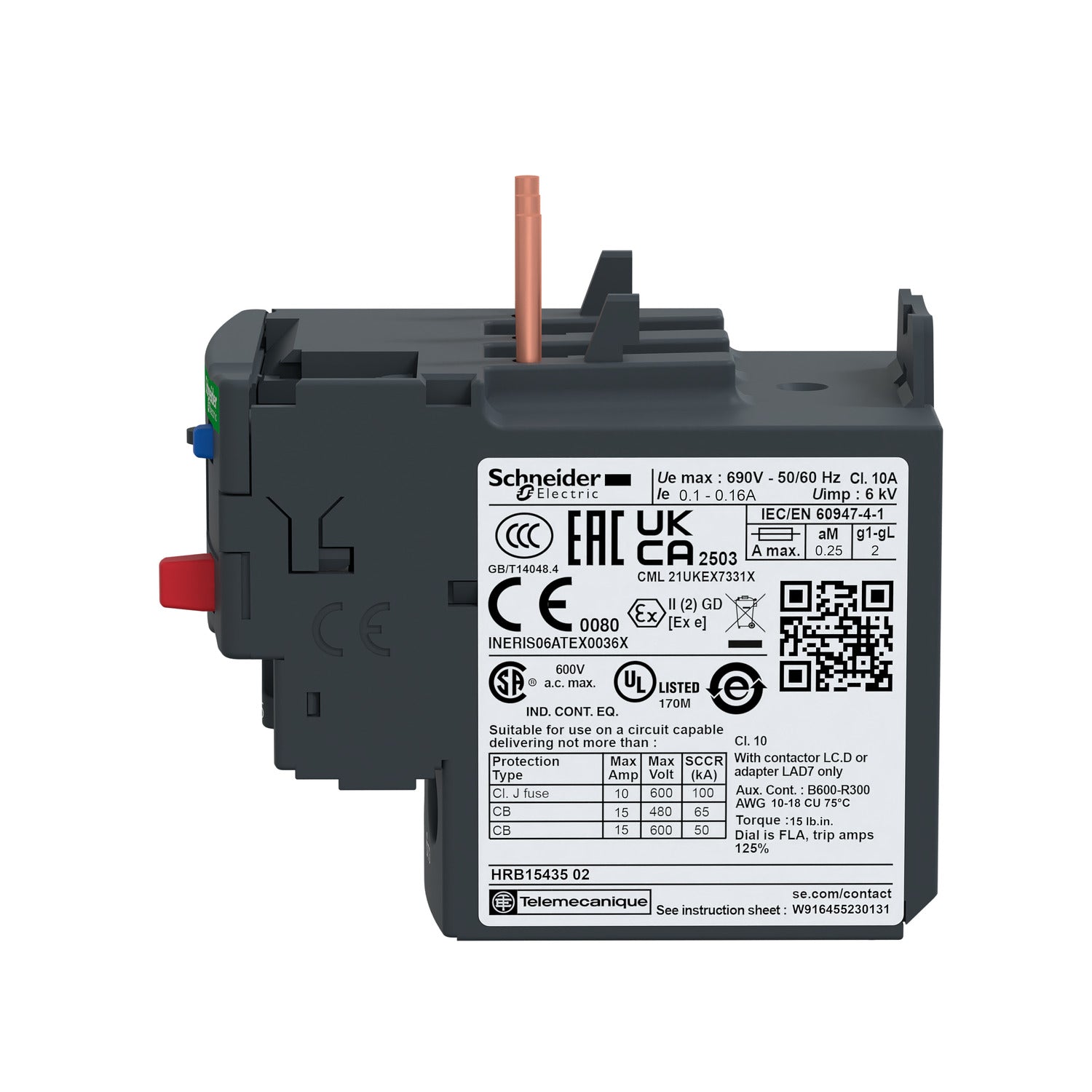

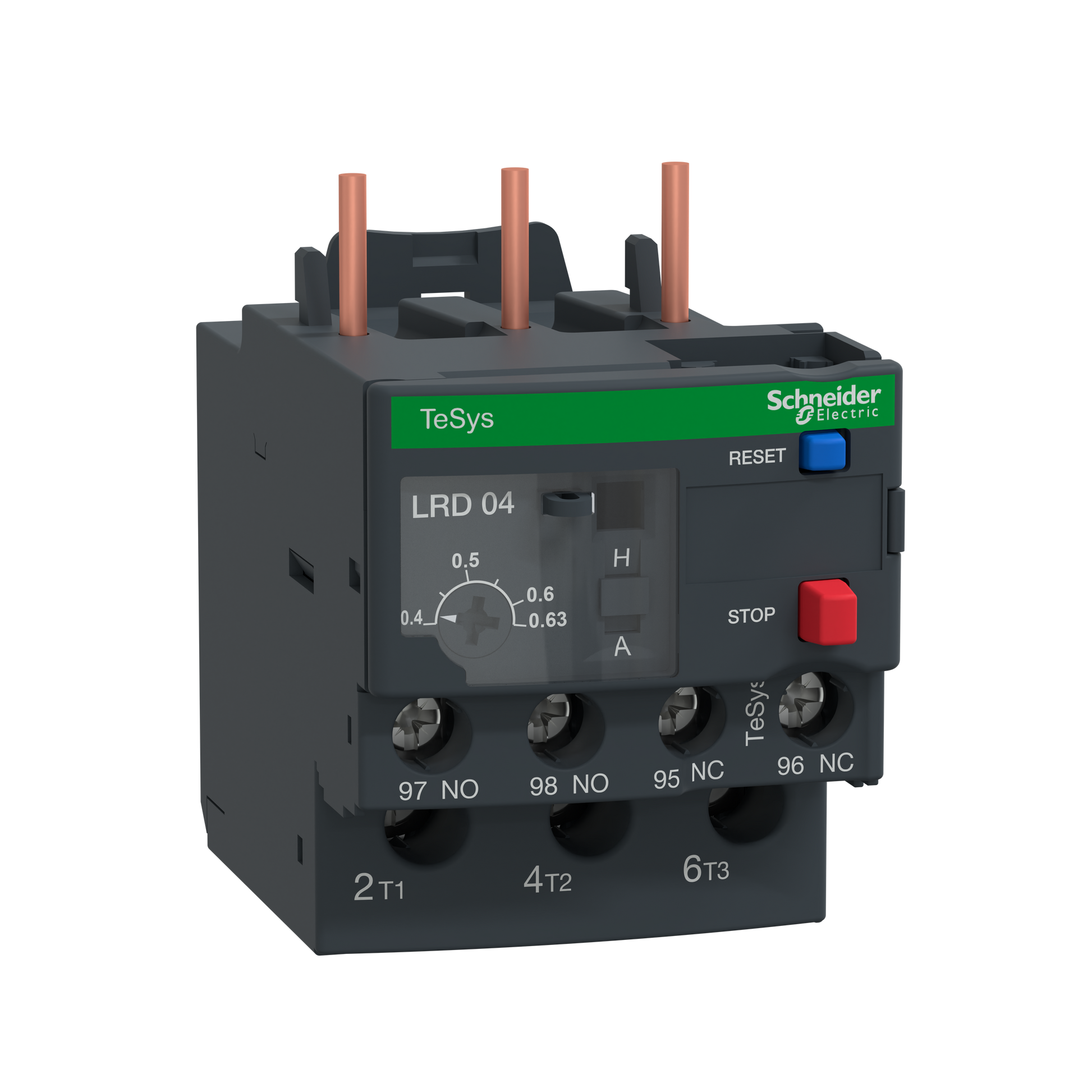

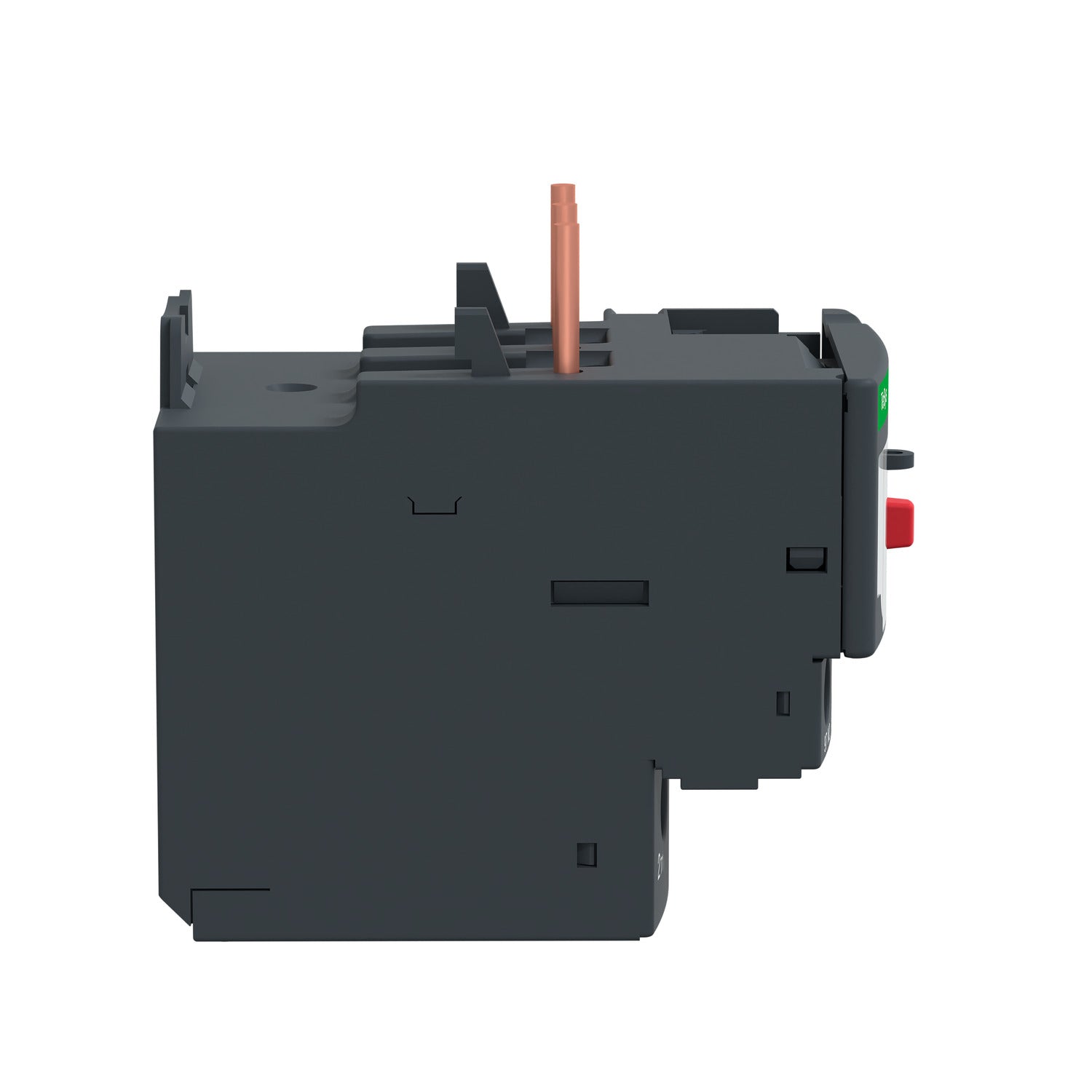

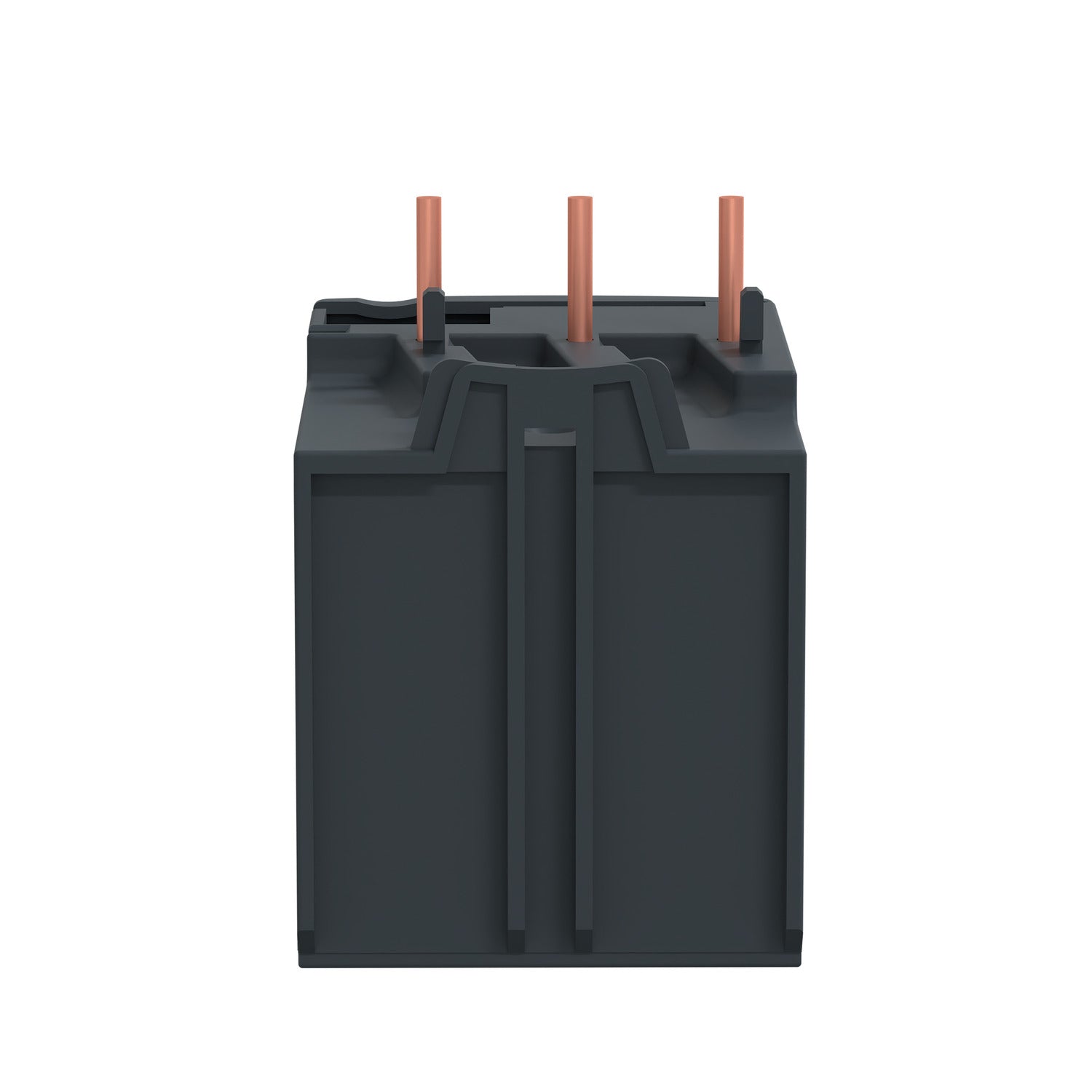

Termorelæ LRD04 0,4-0,63A

Termorelæet fra Schneiders TeSys D-serie beskytter en elmotor mod overbelastning. Det monteres sammen med en kontaktor og overvåger strømmen til motoren løbende. Stiger strømmen over det indstillede niveau, for eksempel fordi motoren kører tungt eller er ved at sætte sig fast, afbryder relæet kredsløbet, før motoren tager skade. Det er en helt standard komponent i motorstyringer inden for både industri og landbrug, hvor man ofte finder pumper, ventilatorer og andre motordrevne maskiner.

Relæet er lavet til Schneiders kontaktorserie LC1D09 til LC1D38. Det klikker direkte fast under kontaktoren, så du ikke skal bruge ekstra tilbehør for at samle de to dele. Tilslutning af motorledningerne sker via skrueklemmer, hvilket gør montagen enkel at udføre med almindeligt værktøj.

De 0,4-0,63 A angiver det strømområde, du kan skrue relæet ind på. I praksis vælger du en indstilling, der matcher motorens mærkestrøm, så relæet kobler ud ved netop den overbelastning, motoren reelt ikke kan tåle. Relæet arbejder efter overbelastningsklasse 10A i henhold til IEC 60947-4-1, hvilket beskriver, hvor hurtigt det reagerer ved forskellige grader af overstrøm. Den maksimale sikring foran relæet er angivet til 2 A af type gG. Selve valget af indstilling og sikring til en konkret motor bør altid vurderes af en autoriseret elinstallatør, så beskyttelsen matcher motorens faktiske data.

Relæet har én normalt åben kontakt (NO) og én normalt lukket kontakt (NC). Den normalt lukkede kontakt bruges typisk til at afbryde styrestrømmen til kontaktoren, når relæet registrerer en overbelastning, så motoren stoppes. Den normalt åbne kontakt kan i stedet bruges til at give en alarm eller signal videre til for eksempel en styring eller et signallys, uden at det påvirker selve motorstyringen. Hvilken kontakt der skal bruges til hvad, afhænger af, hvordan resten af anlægget er opbygget, og bør fastlægges af en fagperson ved installationen.

Nej, de to komponenter løser forskellige opgaver. Termorelæet overvåger strømmen kontinuerligt og reagerer relativt langsomt og præcist på en vedvarende overbelastning, netop for at beskytte motorviklingerne mod overophedning. En sikring, her angivet til maksimalt 2 A af type gG foran relæet, beskytter derimod mod kortslutning og meget store strømstød, hvor der skal reageres øjeblikkeligt. De to komponenter arbejder derfor sammen i samme kreds, og den korrekte kombination af sikringsstørrelse og relæindstilling bør altid vurderes af en autoriseret elinstallatør.

Dette relæ dækker specifikt indstillingsområdet 0,4-0,63 A, hvilket passer til motorer med et strømbehov inden for netop dette spænd. Har din motor et andet strømforbrug, findes der andre modeller i TeSys D-serien med andre indstillingsområder, som passer bedre til formålet. Det er vigtigt at vælge et relæ, hvor motorens driftsstrøm ligger inden for det angivne område, da et forkert valgt område enten vil udløse relæet for tidligt eller slet ikke beskytte motoren tilstrækkeligt. Det rigtige valg af ampereområde til din konkrete motor bør afklares af en autoriseret elinstallatør.
