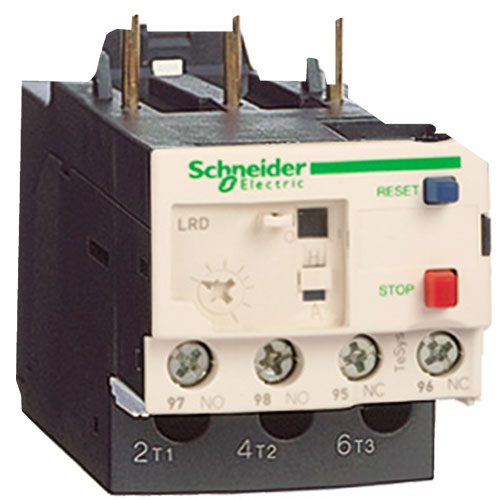

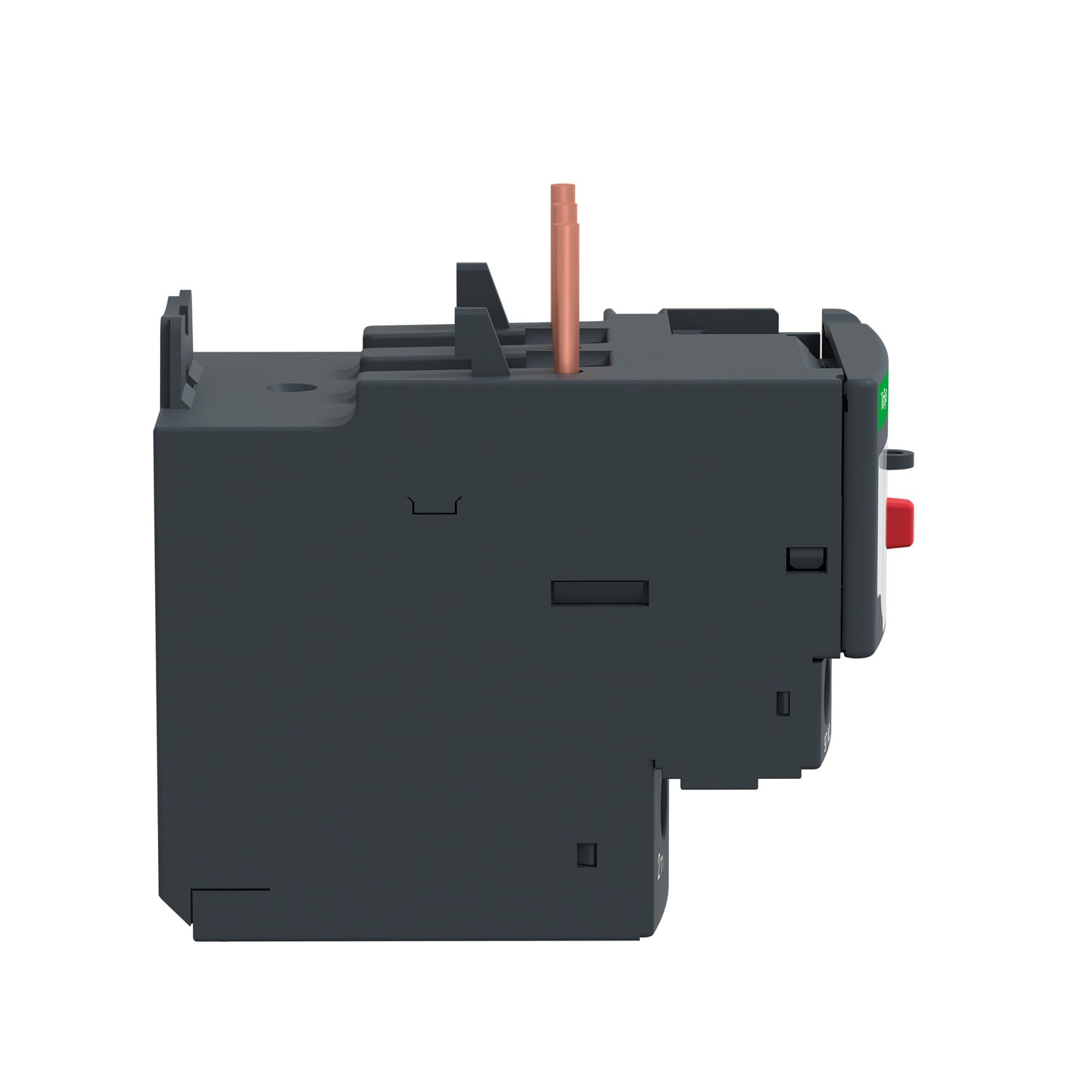

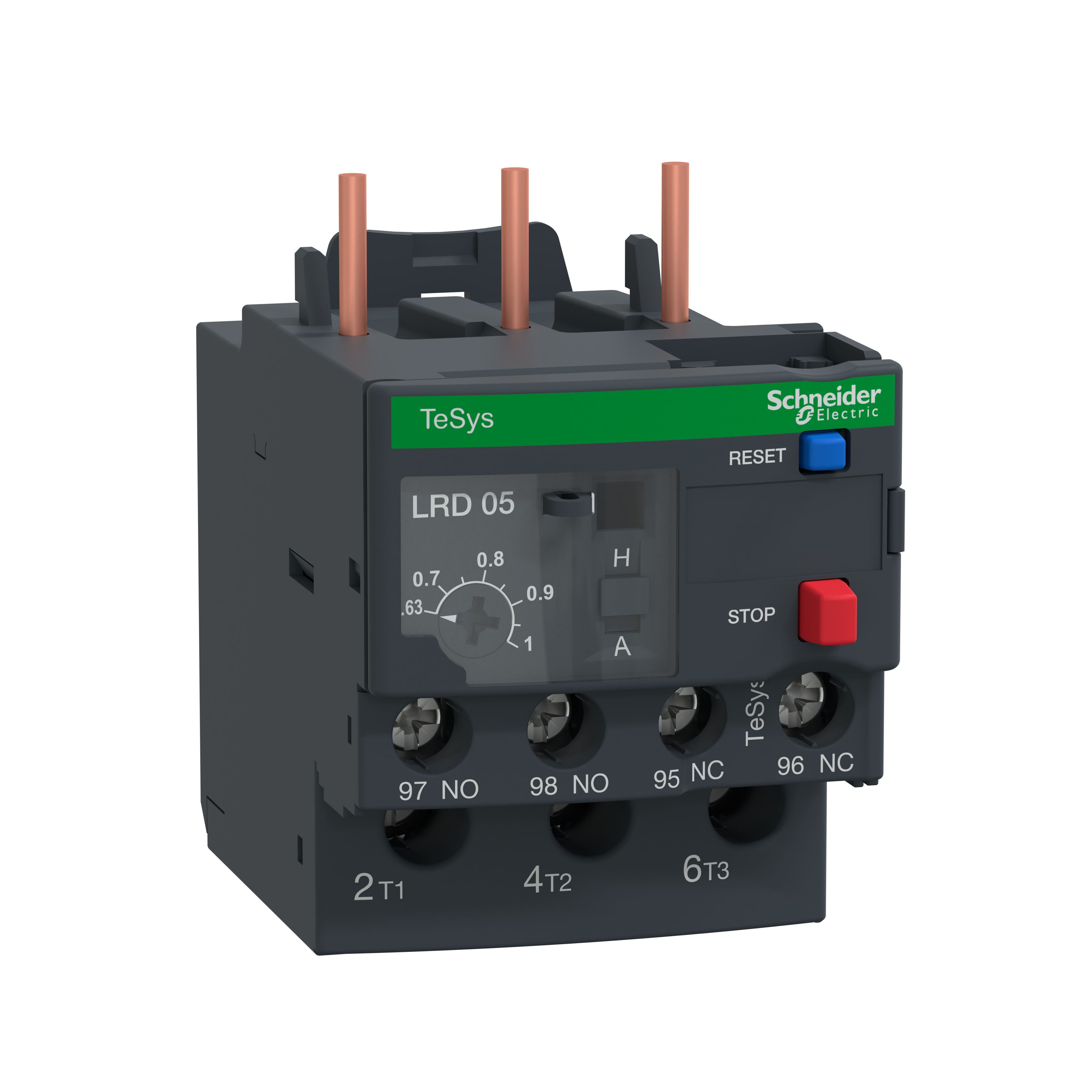

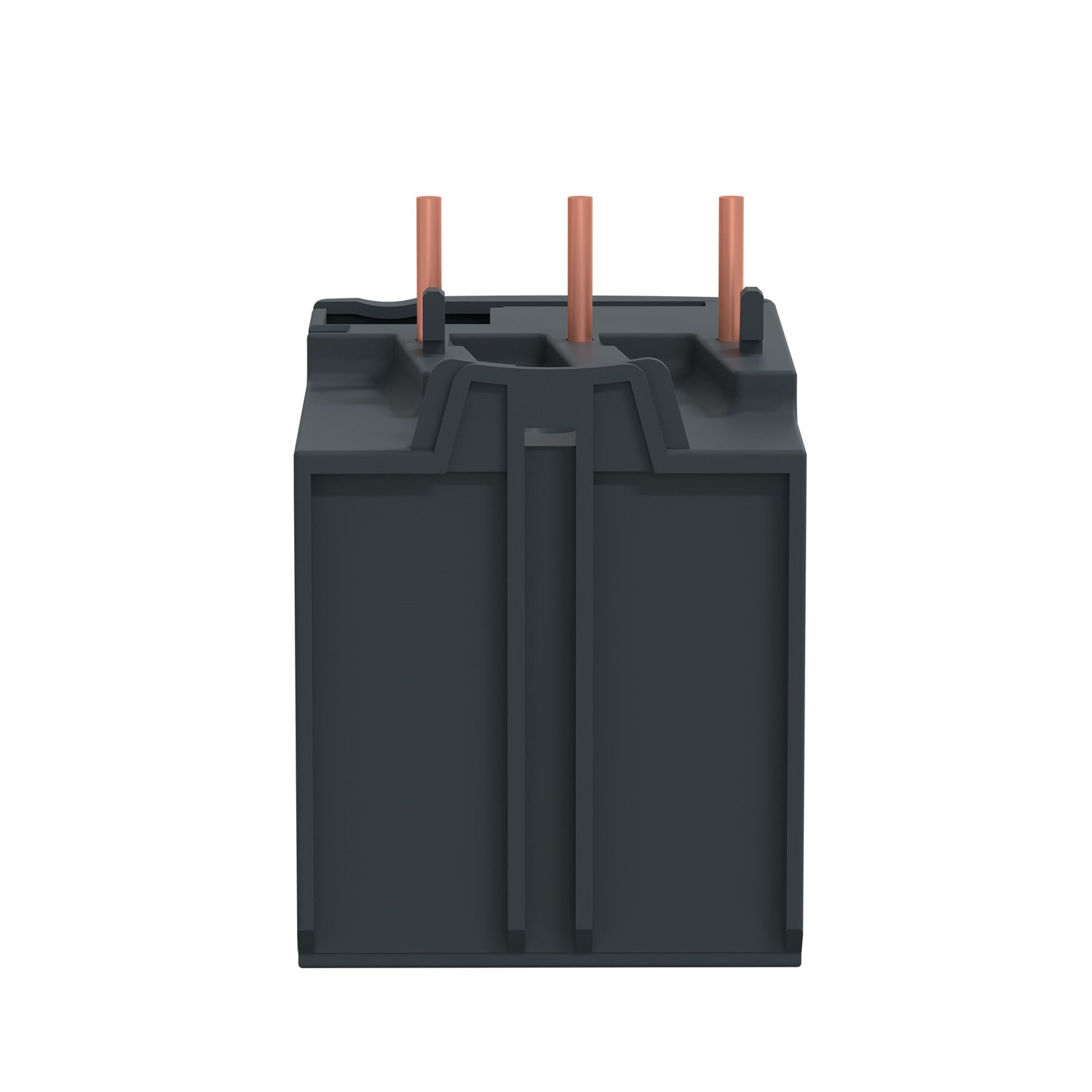

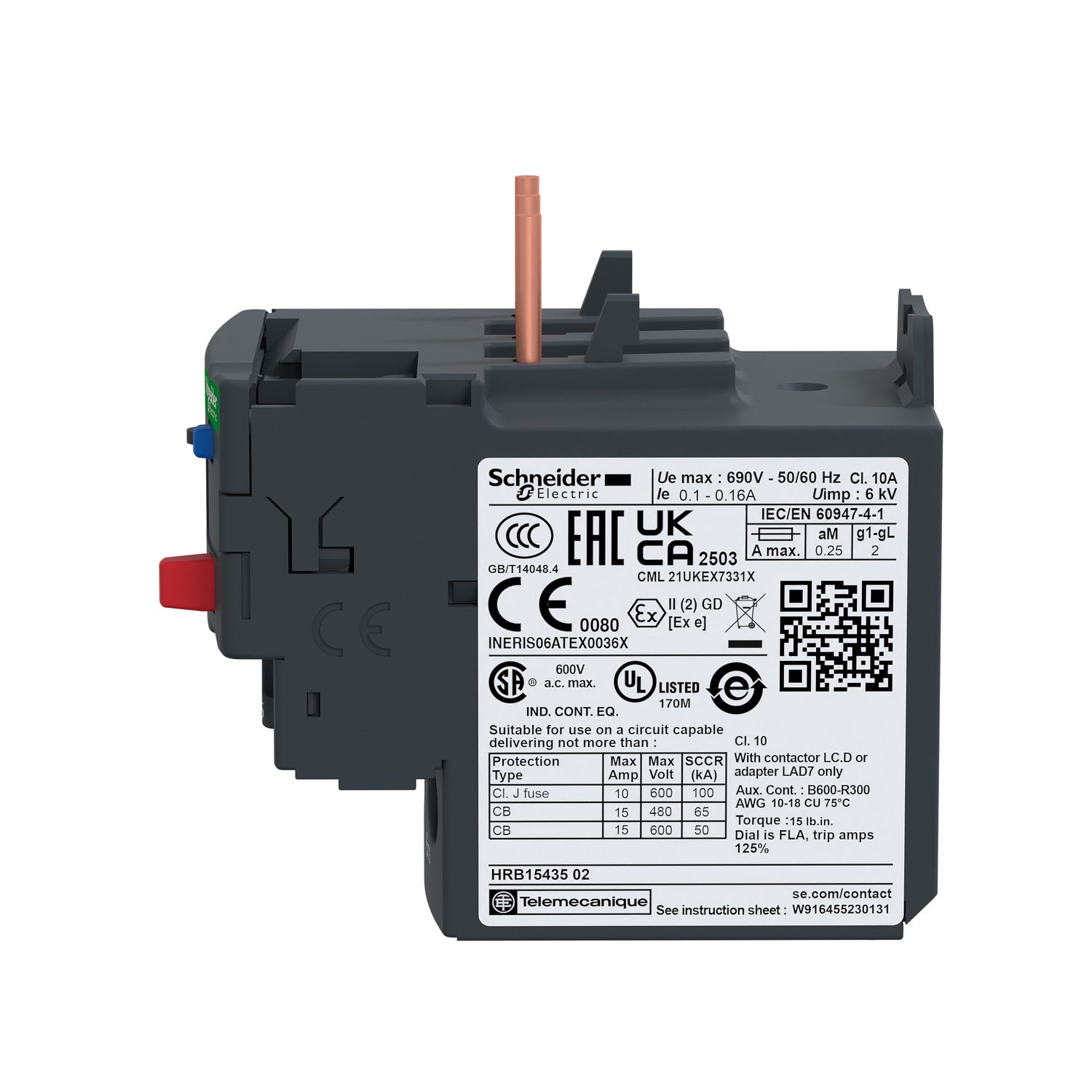

Termorelæ LRD05 0,63-1A

Termorelæet monteres sammen med en kontaktor og fungerer som motorbeskyttelse i et motorstyringsanlæg. Det overvåger strømmen til motoren og reagerer, hvis der opstår overbelastning, motorstop eller fasetab. Med et indstillingsområde på 0,63 til 1 A kan relæet justeres, så det matcher motorens mærkestrøm præcist, og overbelastningsudløsningen følger klasse 10A i henhold til IEC 60947-4-1. På den måde beskytter det motoren mod skader, der ellers kan opstå ved for høj eller ujævn strømbelastning over tid.

Relæet er en del af Schneider Electrics TeSys D-serie og er designet til at blive koblet sammen med kontaktortyperne LC1D09 til LC1D38. Det gør det til et naturligt valg, hvis du i forvejen bruger komponenter fra TeSys D-serien, da relæ og kontaktor monteres direkte sammen og danner en samlet motorstarterløsning.

Relæet er udstyret med skrueklemmer, så det er nemt at føre ledningerne til og fra i styrekredsen. Det har en normalt åben (NO) og en normalt lukket (NC) hjælpekontakt indbygget, som bruges til at signalere eller afbryde kredsen ved en fejltilstand, for eksempel overbelastning. Derudover skal relæet altid beskyttes med en forsikring, og her er den maksimale sikringsstørrelse 4 A af typen gG.

Kontaktoren er den komponent, der fysisk tænder og slukker for strømmen til motoren, mens termorelæet er den del, der overvåger strømforbruget og griber ind, hvis motoren belastes for hårdt. De to komponenter arbejder sammen, hvor termorelæet monteres direkte på kontaktoren og bruger dens NO- og NC-kontakter til at afbryde styrekredsen ved en fejl. Uden termorelæet har man altså en kontaktor, der kan tænde og slukke motoren, men ingen indbygget beskyttelse mod overbelastning eller fasetab.

Den normalt åbne (NO) kontakt kan bruges til at give et signal, for eksempel til en alarm eller lampe, når relæet udløser ved en fejl. Den normalt lukkede (NC) kontakt bruges typisk til at bryde styrestrømmen til kontaktoren, så motoren automatisk kobles fra, hvis termorelæet registrerer overbelastning. Med både en NO- og en NC-kontakt til rådighed kan relæet tilpasses forskellige styringsopsætninger, alt efter hvordan anlægget er bygget op. Den præcise dimensionering og tilslutning bør altid vurderes af en autoriseret elinstallatør, da det handler om motorbeskyttelse i et større styringsanlæg.
