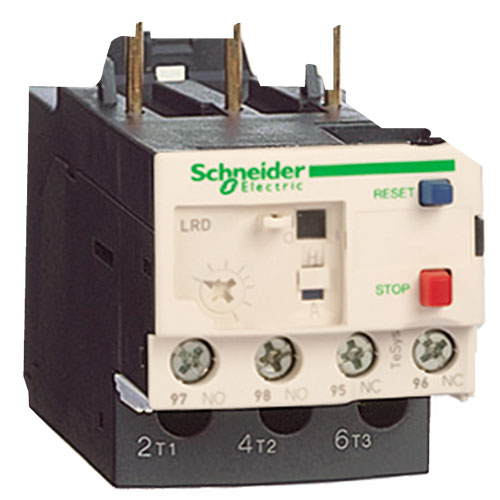

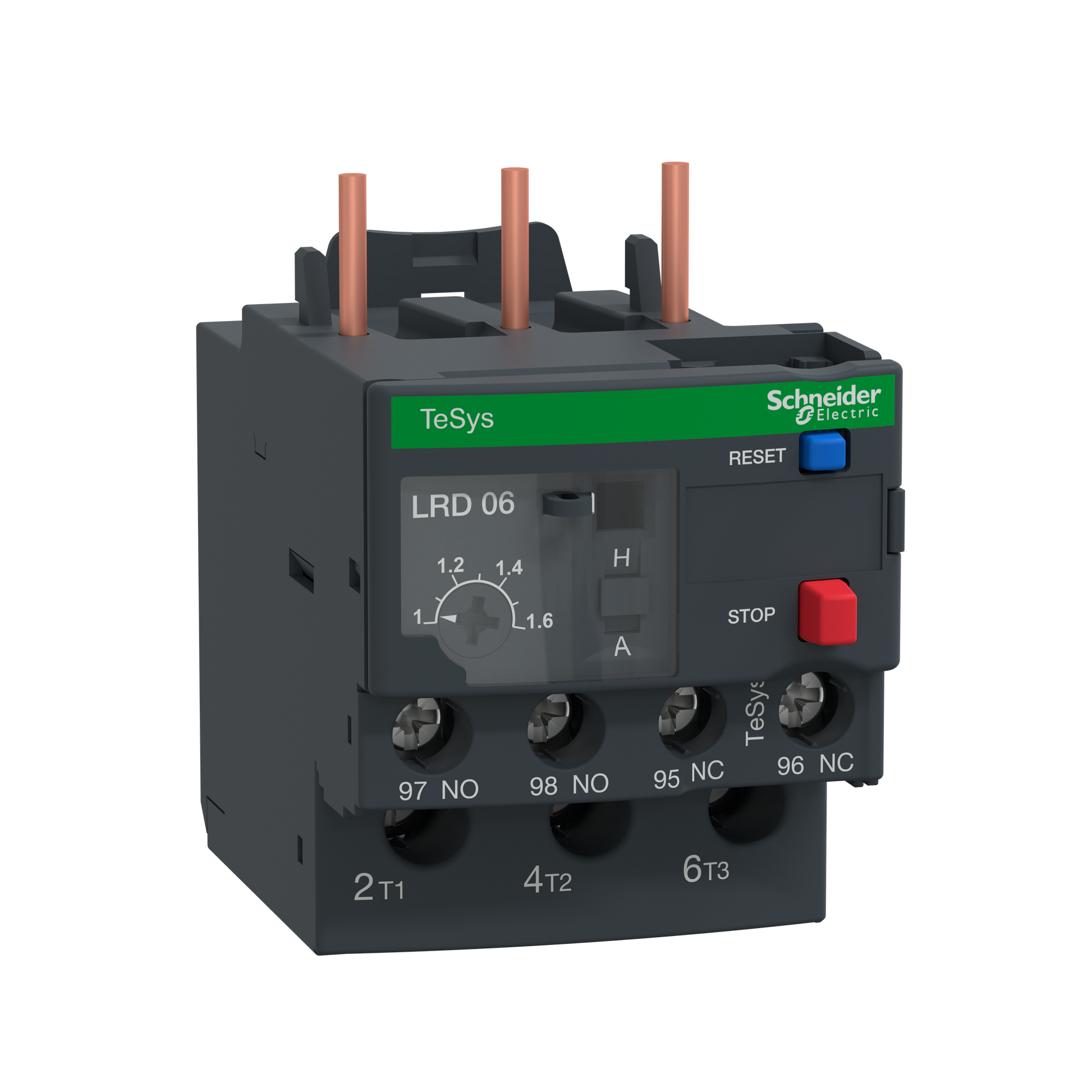

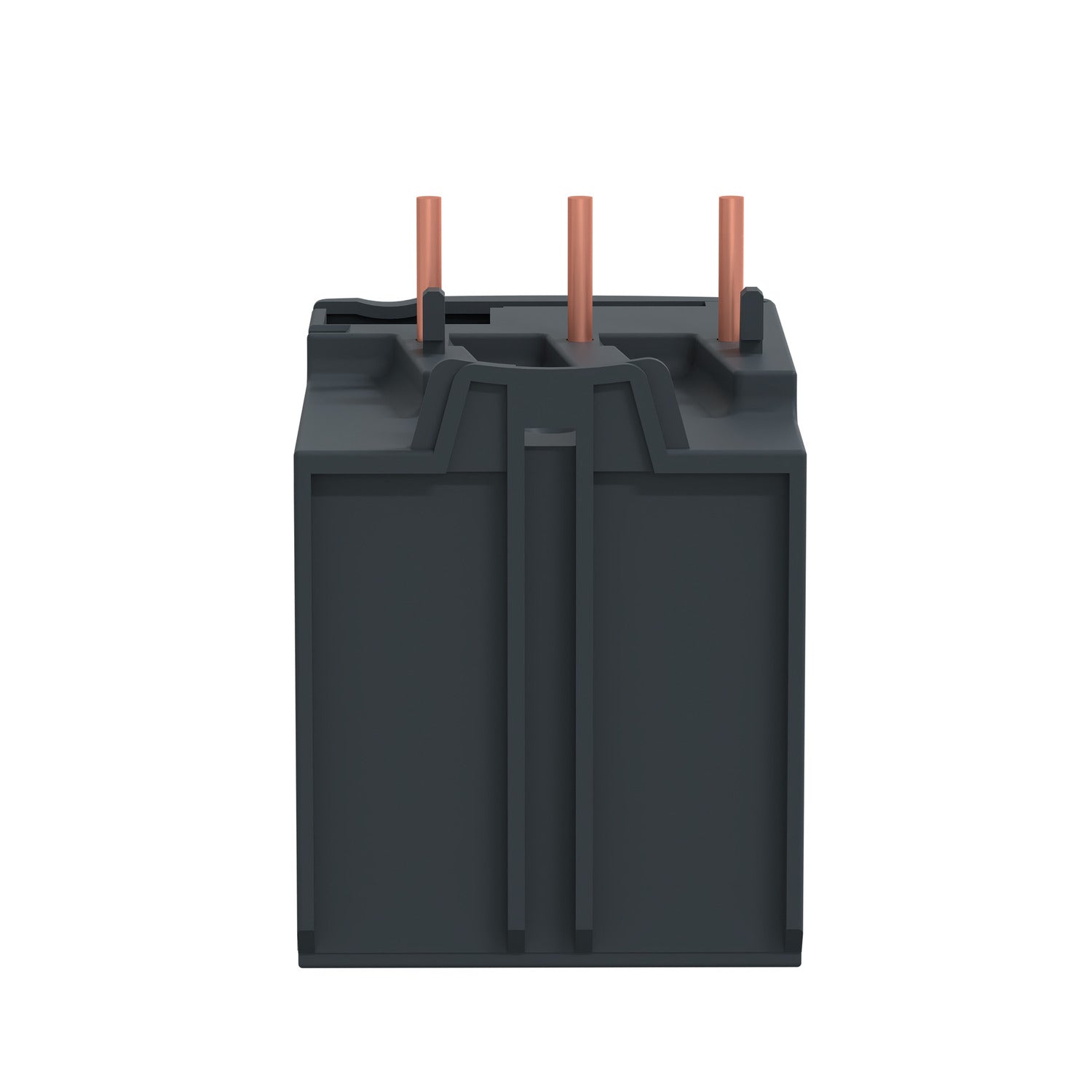

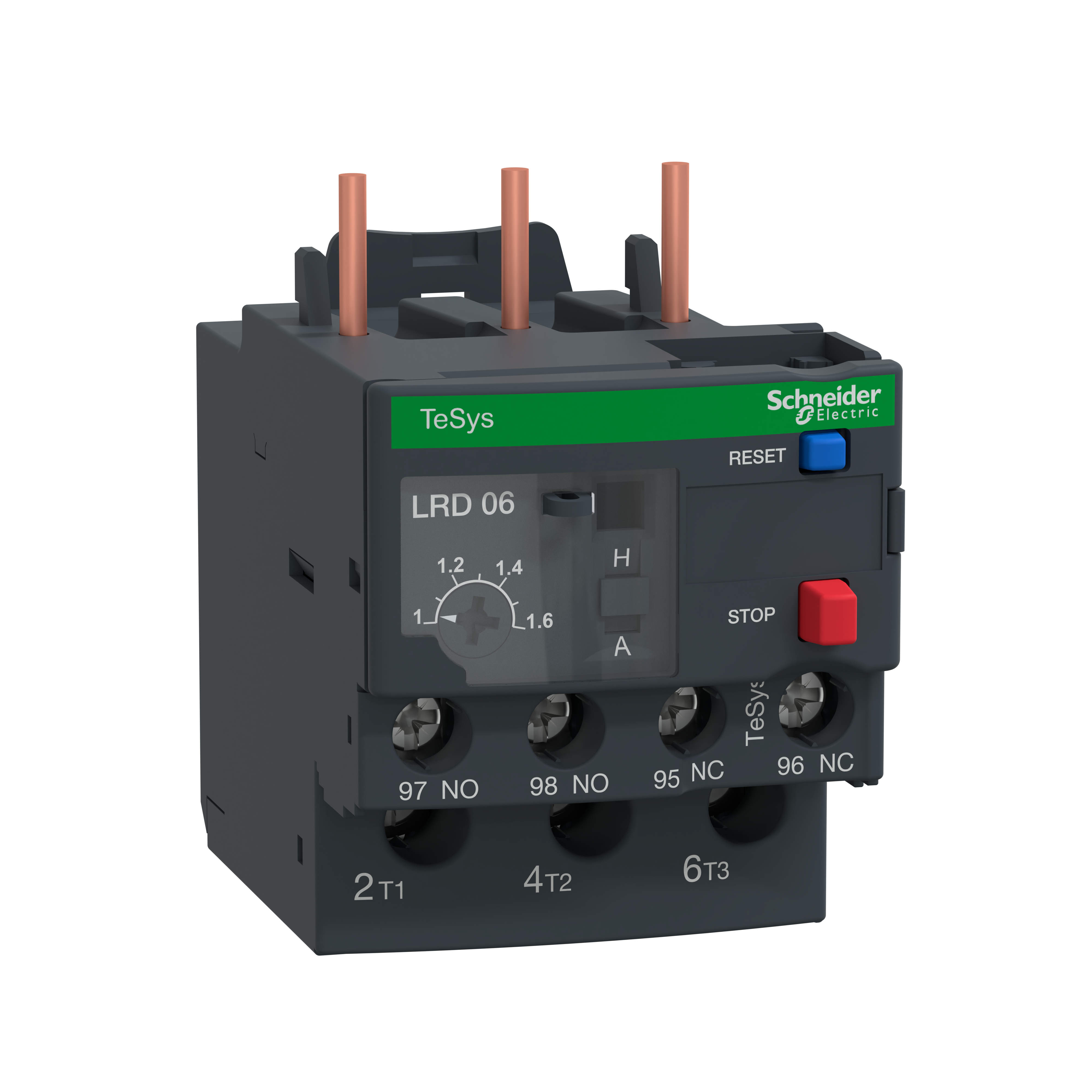

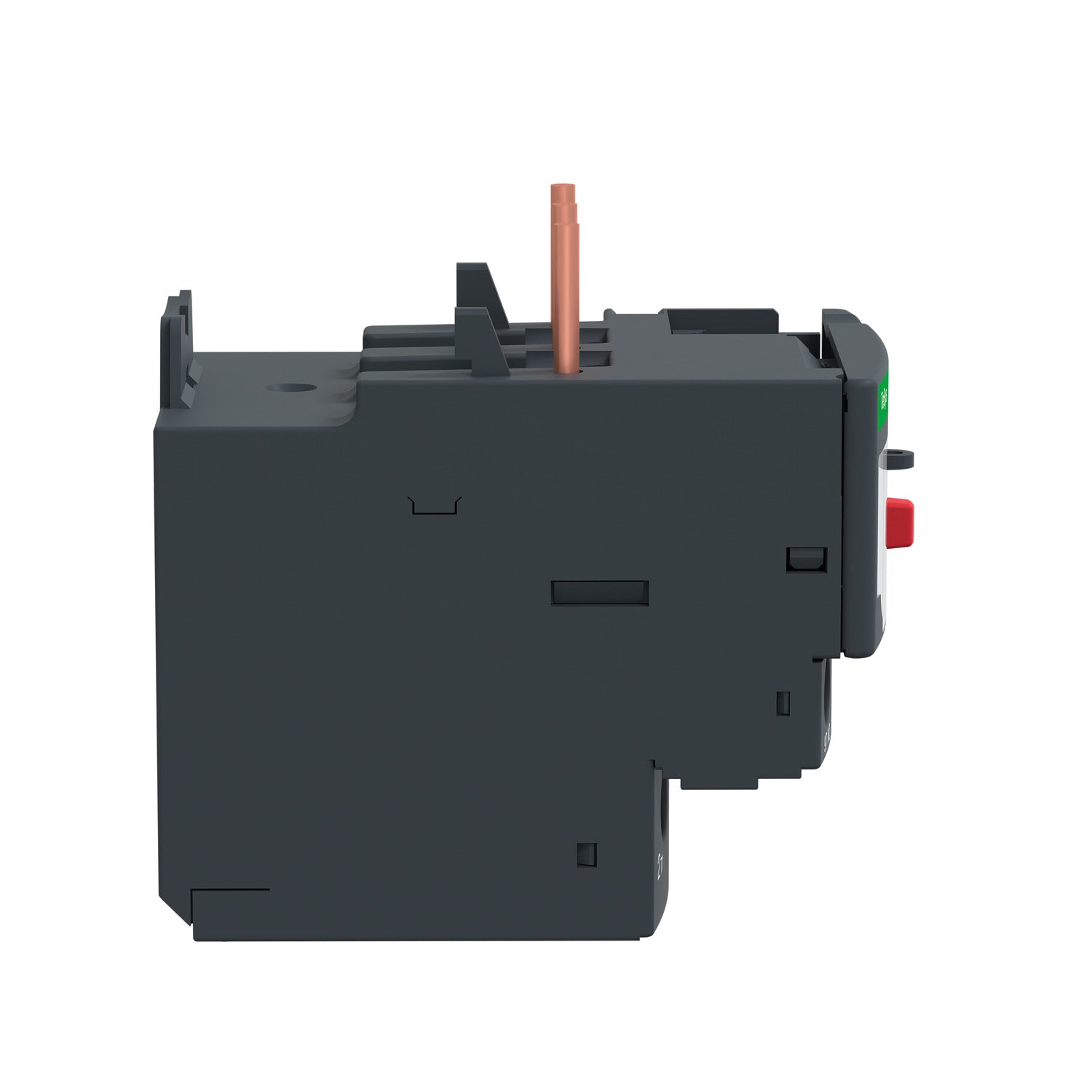

Termorelæ LRD06 1,0-1,7A

Termorelæet fra Schneiders TeSys D-serie beskytter en motor mod overbelastning, motorstop og fasetab. Det monteres sammen med en TeSys D-kontaktor og overvåger løbende strømmen til motoren. Overstiger strømmen den indstillede grænse, kobler relæet fra, så motoren ikke bliver ødelagt af for høj varmeudvikling. Det er dermed et vigtigt sikkerhedsled i en motorstyring, ikke selve den komponent der tænder og slukker for motoren.

Relæet har et justerbart indstillingsområde på 1,0 til 1,7 A, som du sætter med drejeknappen på selve relæet. Værdien skal matche motorens mærkestrøm, så termorelæet kobler fra ved den rigtige belastning. Den præcise indstilling til din motor bør vurderes af en autoriseret elinstallatør, så beskyttelsen bliver sat korrekt op.

Relæet har skrueklemmer, hvilket gør det enkelt at tilslutte og fastgøre lederne uden ekstra værktøj eller specialtilbehør. Det giver en solid og driftssikker forbindelse, som er let at efterse ved service eller fejlfinding på anlægget.

Relæet hører til TeSys D-serien og er beregnet til kontaktortyper i spændet D09 til D38. Det giver en kompakt og samlet løsning, hvor kontaktor og termorelæ arbejder sammen om at starte og beskytte motoren. Da valget af den korrekte kontaktor afhænger af motorens effekt og driftsforhold, bør den endelige sammensætning altid vurderes af en autoriseret elinstallatør.

De to komponenter løser forskellige opgaver, men arbejder sammen i samme motorstyring. Kontaktoren er den del der fysisk tænder og slukker for strømmen til motoren, mens termorelæet overvåger strømmen og griber ind, hvis motoren bliver overbelastet, stopper op eller mister en fase. Man kan sige, at kontaktoren styrer driften, mens termorelæet holder øje med, at driften foregår sikkert.

Relæet har både en NO-kontakt (normalt åben, 1 stk.) og en NC-kontakt (normalt lukket, 1 stk.). NC-kontakten bruges typisk til at afbryde kontaktorens styrekreds, så motoren stopper, hvis termorelæet udløser. NO-kontakten kan i stedet bruges til at give et signal videre, for eksempel til en alarm eller et kontrolpanel, så man kan se, at der er sket en udløsning. Hvilken kontakt der skal bruges til hvad i din konkrete opkobling, afklares bedst sammen med en elinstallatør.
