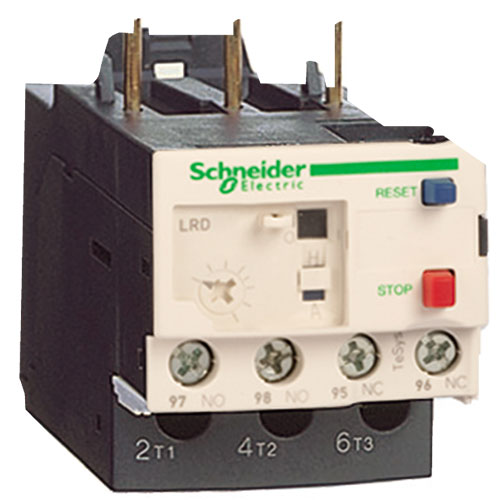

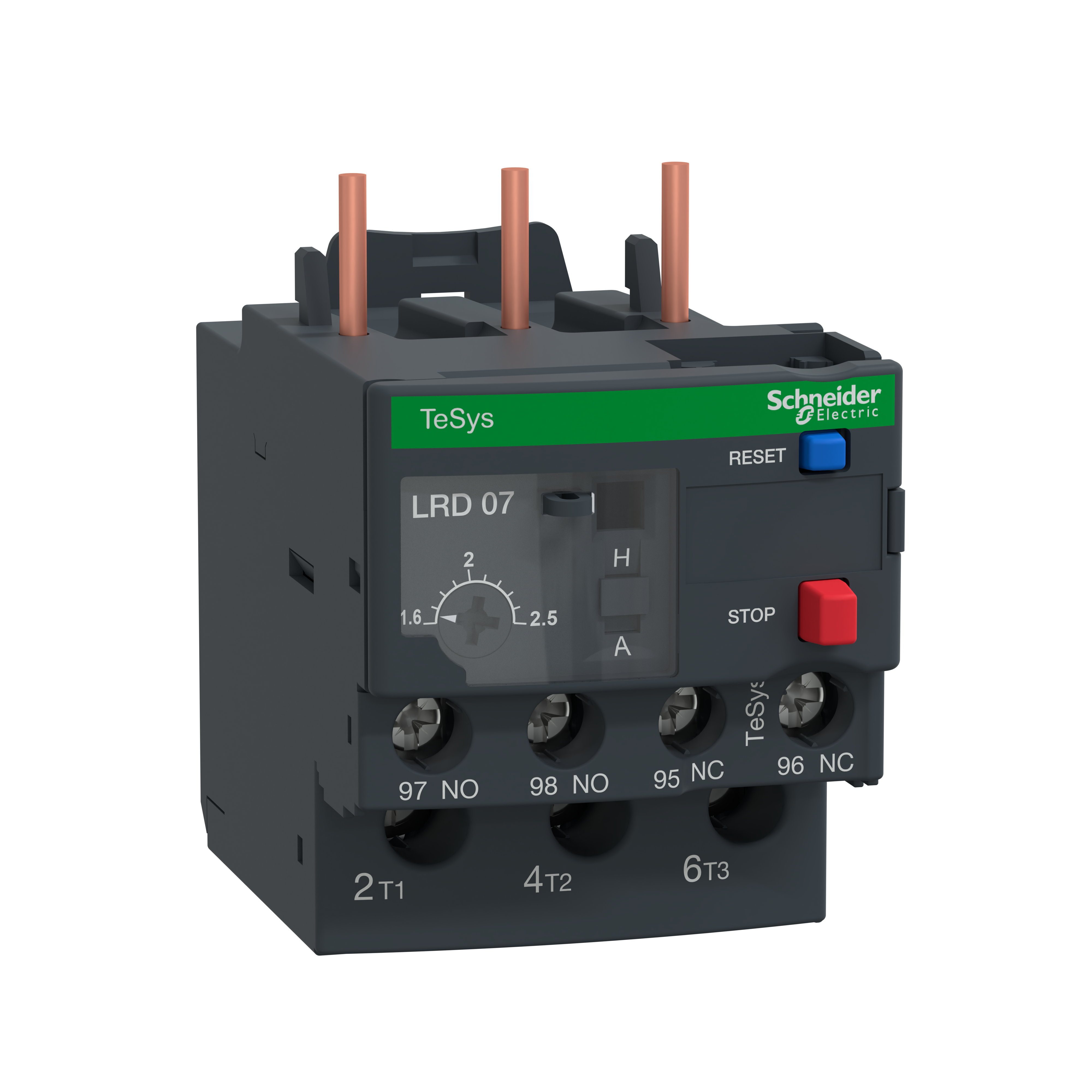

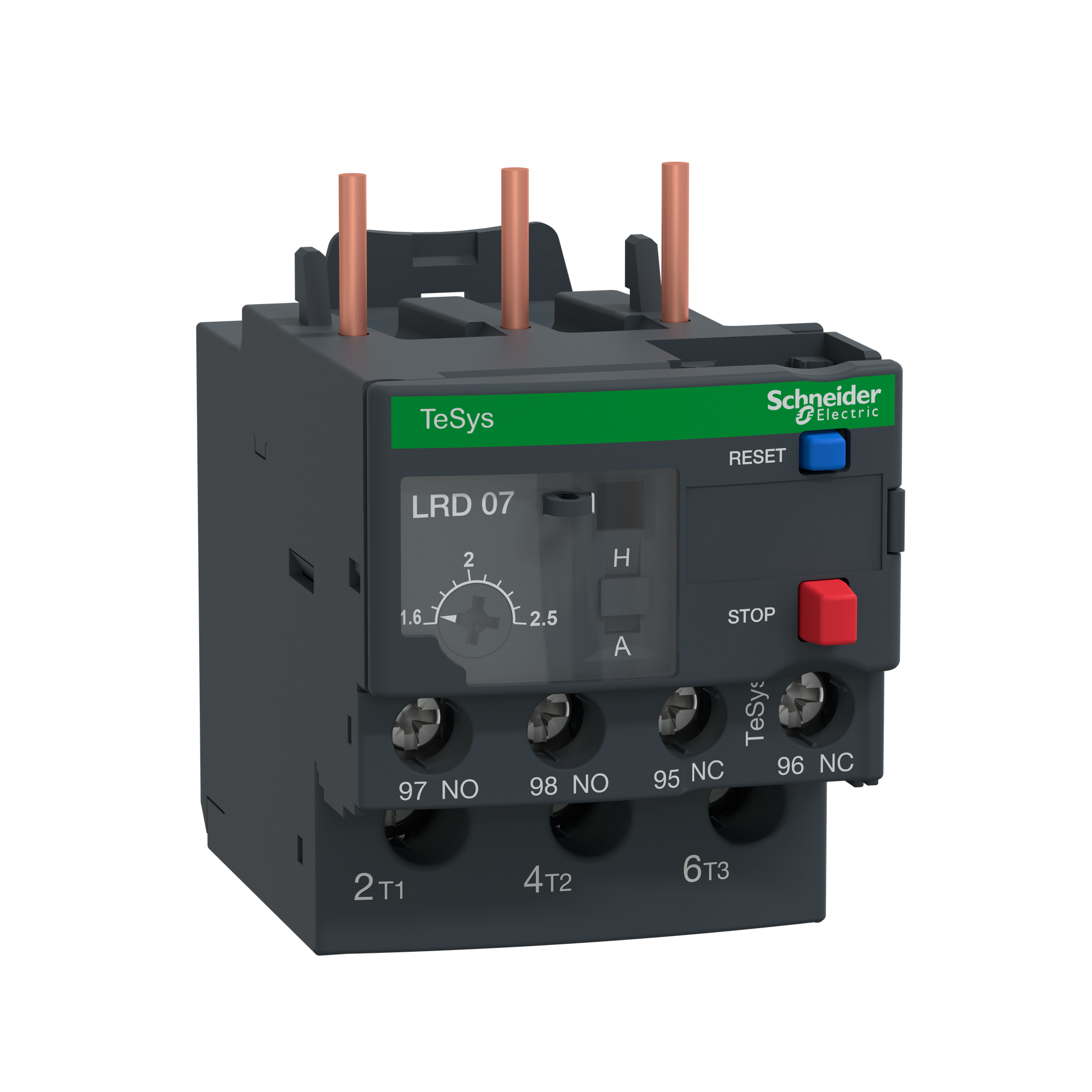

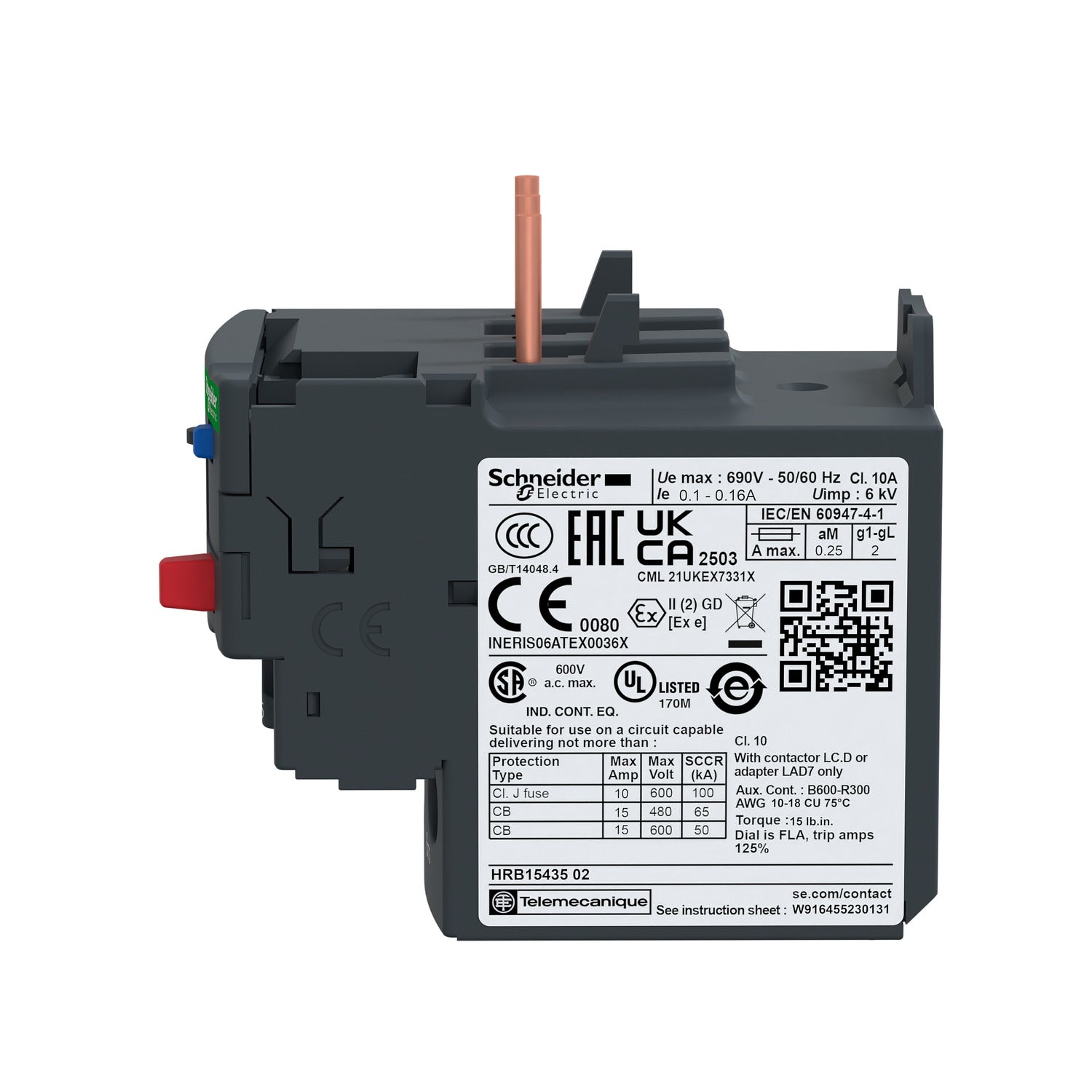

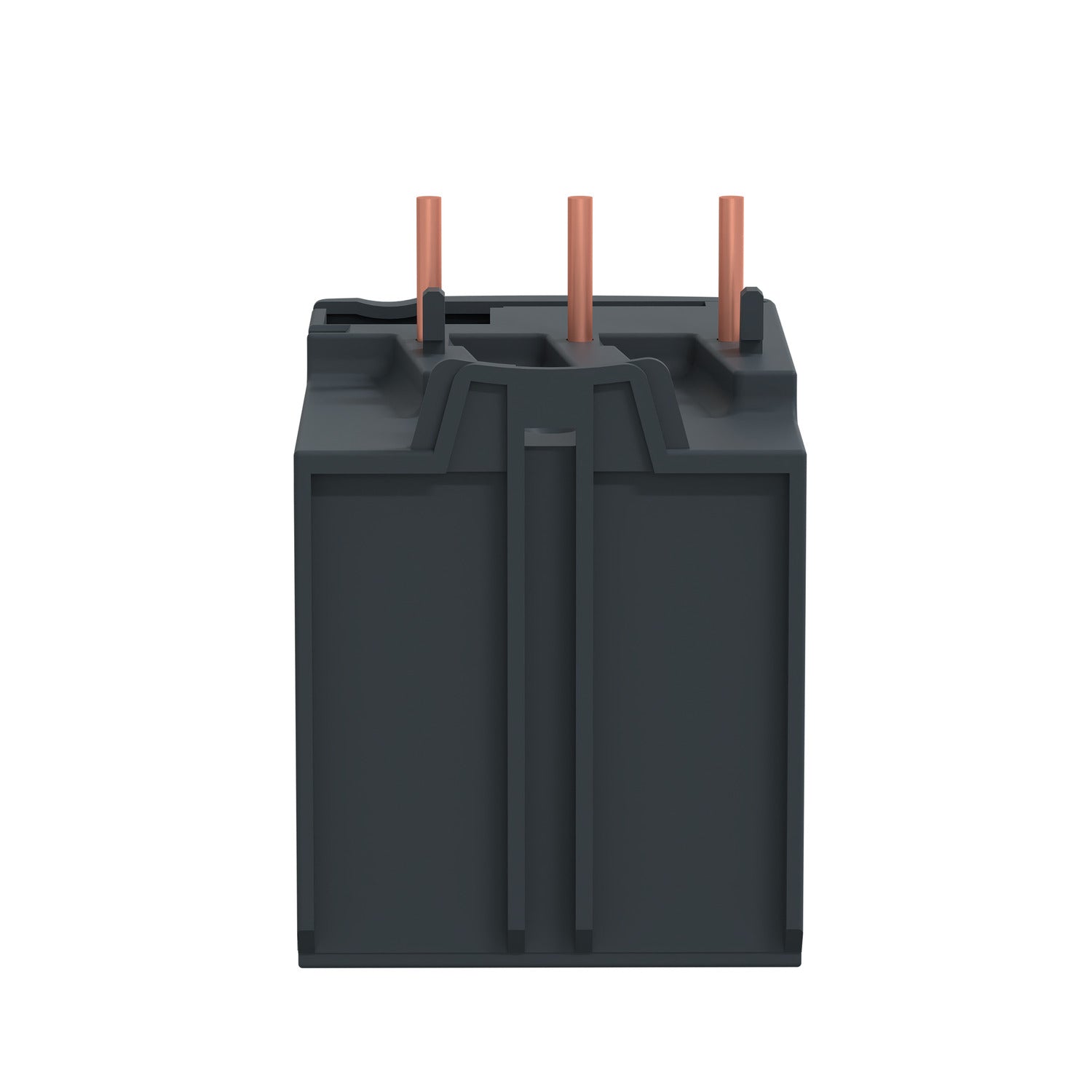

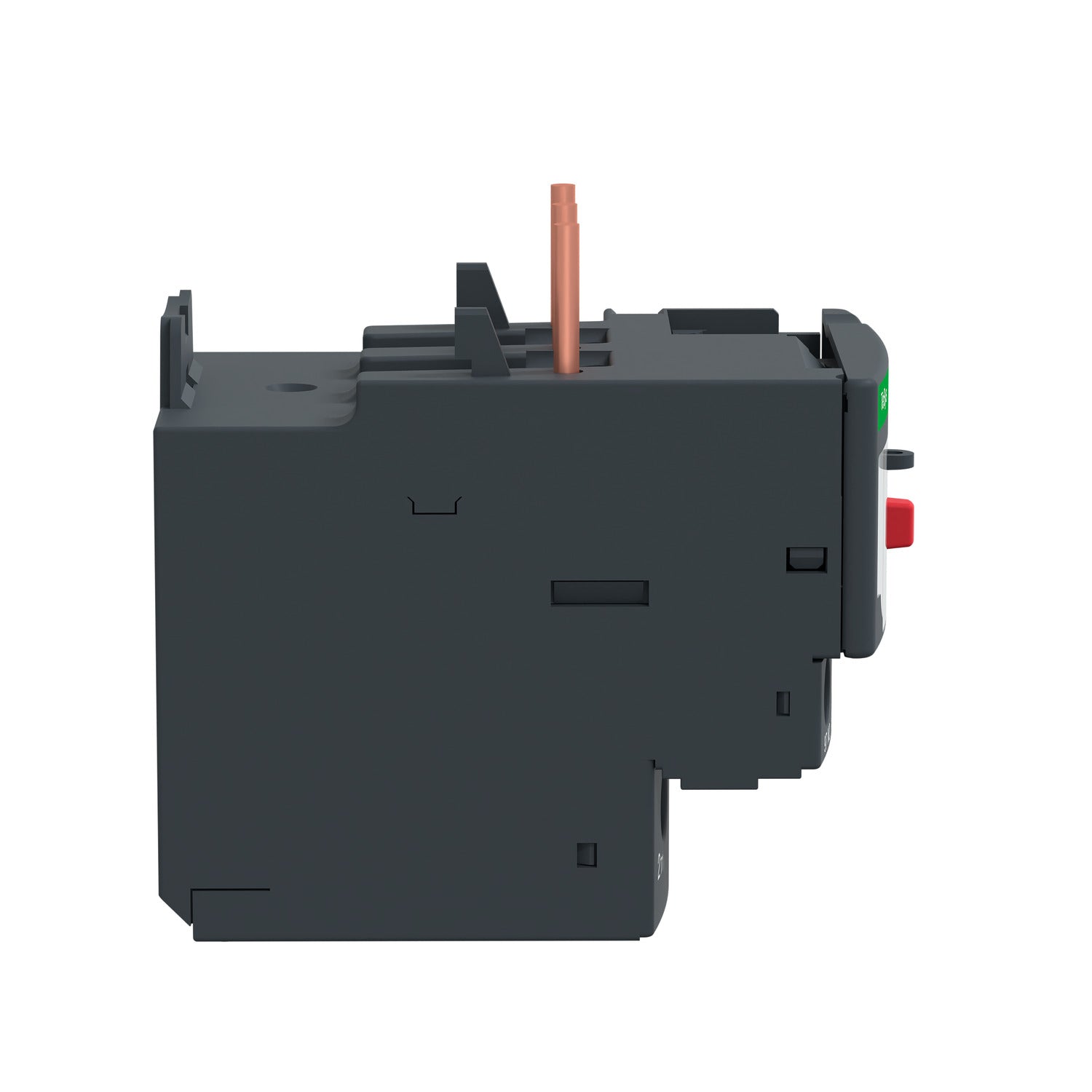

Termorelæ LRD07 1,6-2,5A

Termorelæet fra Schneider TeSys D serien beskytter en 3-faset motor mod overbelastning. Det overvåger strømmen til motoren og udløser, hvis belastningen bliver for høj i for lang tid, så motoren ikke tager skade af varmeudvikling. Relæet er udstyret med en differentialenhed, der også registrerer fasefejl og ubalance i belastningen mellem de tre faser, hvilket giver et ekstra lag beskyttelse ud over den rene overstrømsbeskyttelse.

Indstillingsområdet fortæller, hvilken strømstyrke relæet kan justeres til at beskytte imod. Med den termiske justeringsknap indstilles relæet til den faktiske mærkestrøm for den motor, det skal beskytte, et sted mellem 1,6 og 2,5 A. Relæet arbejder efter overbelastningsudløsningsklasse 10A i henhold til IEC 60947-4-1, hvilket er en standardiseret måde at beskrive, hvor hurtigt relæet reagerer ved overbelastning.

Relæet tilsluttes via skrueklemmer og forbindes direkte til de nederste klemmer på 3-polede kontaktorer af typen LC1D09 til LC1D38. Det kan monteres direkte på kontaktoren eller sættes op på en DIN-skinne. Skal det placeres adskilt fra kontaktoren, kræver det en klemrække af typen LAD7B106, som skal bestilles separat. Indstillingerne, herunder den termiske justeringsknap, er beskyttet af et transparent og aflåseligt dæksel, så de ikke ændres ved et uheld.

Ud over selve overbelastningsbeskyttelsen har relæet en testvælger til at simulere en udløsning, en flagindikator der viser status, og en nulstillings- og stopknap. Der er desuden 1 NO- og 1 NC-hjælpekontakt (1 sluttekontakt og 1 brydekontakt) til fejlsignalering, så en styring eller alarm kan reagere, hvis relæet udløser. Max forsikring for relæet er angivet til 6 A med sikringstype gG.

Relæet har en vælger, hvor du kan skifte mellem manuel og automatisk nulstilling efter en udløsning. Med manuel nulstilling skal relæet genstartes fysisk med knappen, når fejlen er udbedret, hvilket giver kontrol med, at motoren ikke starter op igen af sig selv efter en overbelastning. Med automatisk nulstilling vender relæet selv tilbage til driftsklar tilstand, når strømforholdene er normale igen. Valget afhænger af, om anlægget skal genstarte automatisk, eller om det er vigtigt med manuel kontrol før genstart.

Begge dele er muligt. Monteres relæet direkte på kontaktoren, sidder det samlet med LC1D09 til LC1D38 og fylder mindst i tavlen. Skal relæet i stedet placeres adskilt fra kontaktoren, for eksempel af pladshensyn eller ved en bestemt opbygning af tavlen, kræver det en klemrække af typen LAD7B106, som bestilles separat og gør det muligt at montere relæet på DIN-skinne uafhængigt af kontaktoren.
