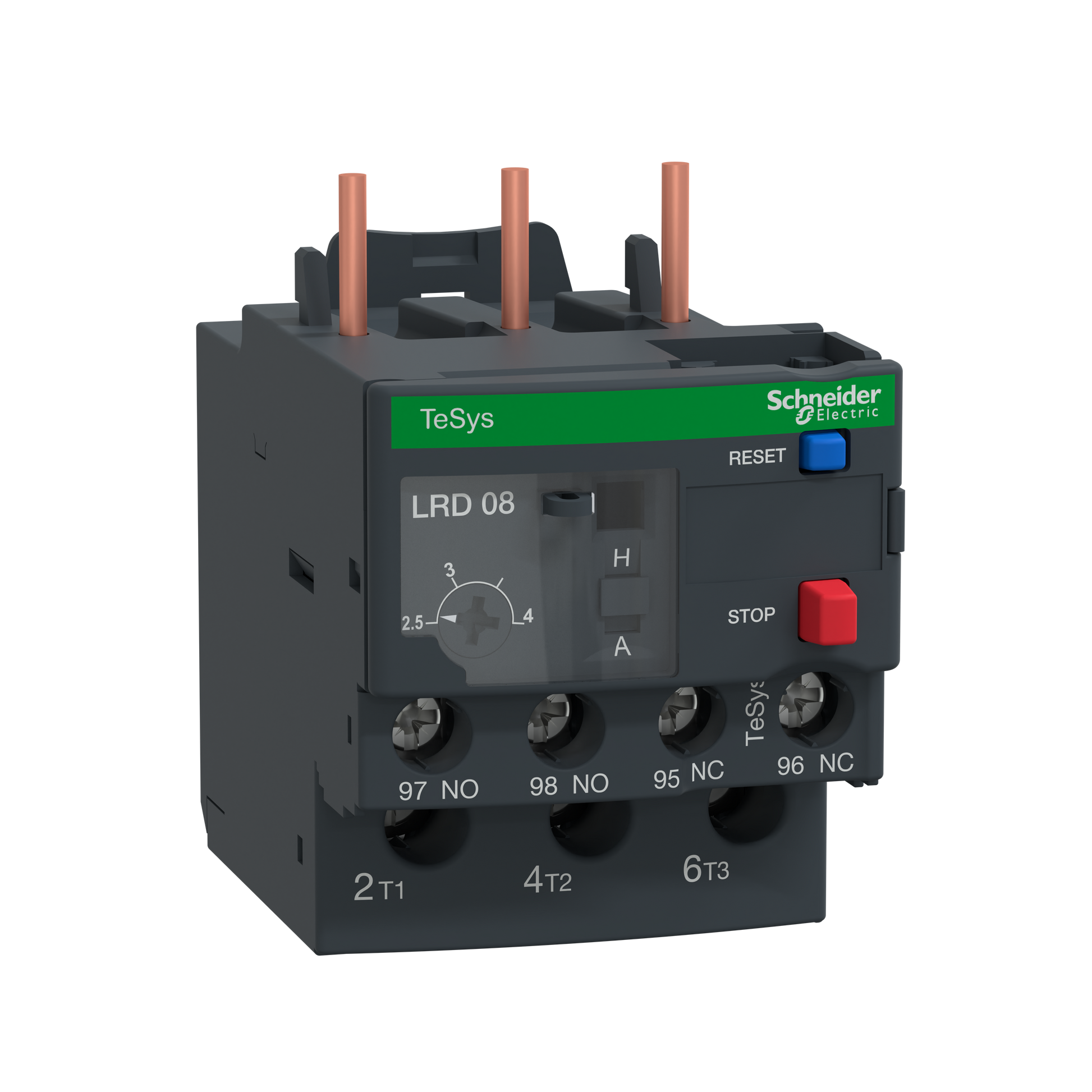

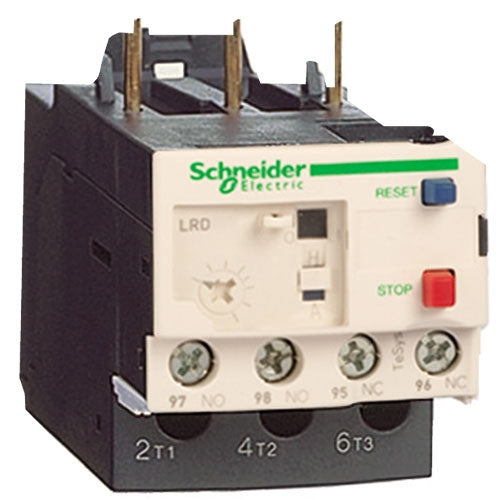

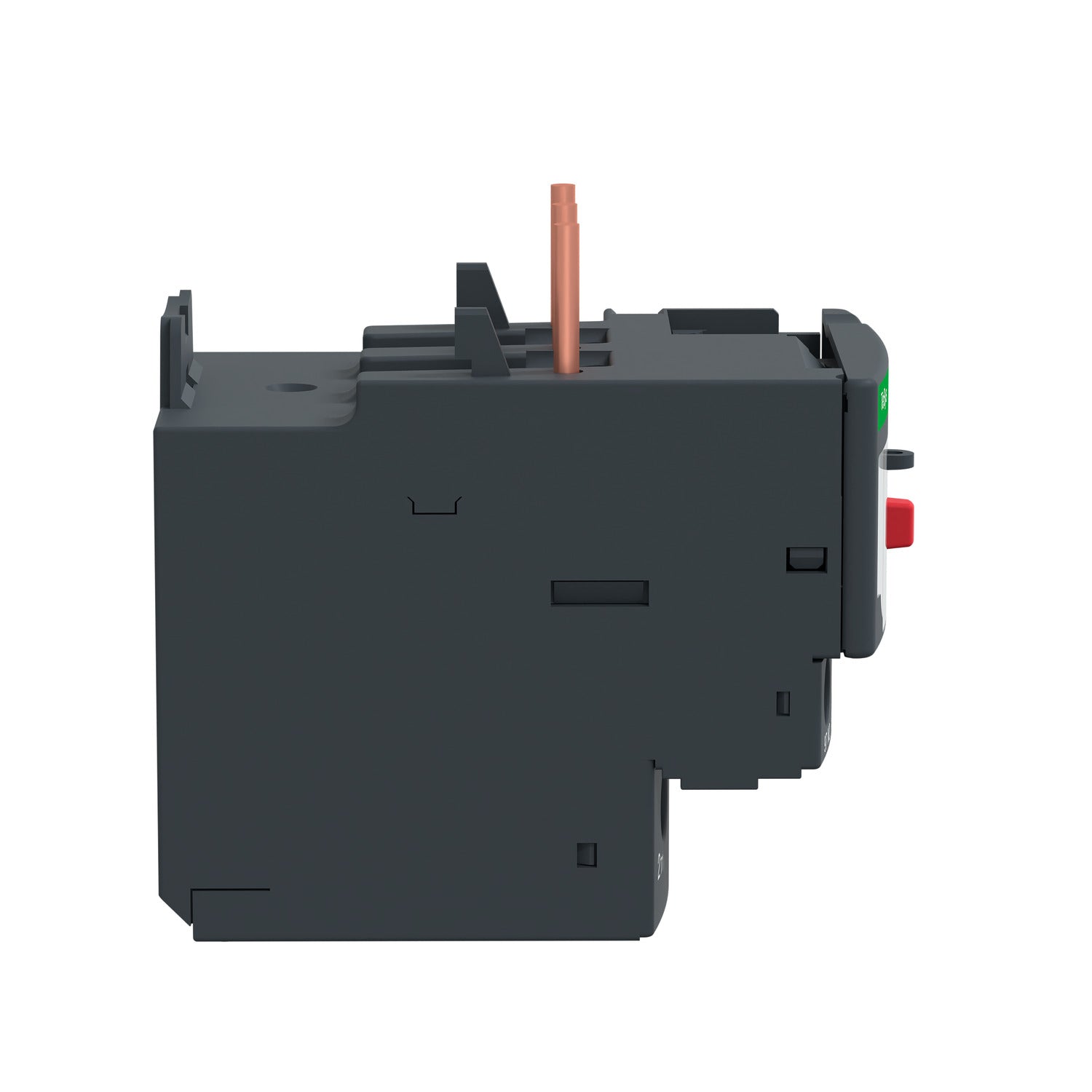

Schneider TeSys termorelæ LRD08 2,50-4,0A

Termorelæet er en Schneider TeSys D LRD08, som er beregnet til at beskytte 3-fasede motorer mod overbelastning. Det er dimensioneret til 4 A ved 690 V, og du indstiller det termiske udløb i området 2,5-4 A, så det matcher titlens angivelse "2,50-4,0A". I praksis passer det til motorer på 1,1-1,5 kW ved 400 V. Relæet overvåger strømmen løbende, og hvis motoren trækker for meget strøm over tid, kobler relæet fra, inden viklingerne tager skade. Det gør det til et centralt sikkerhedselement i ethvert motorstyringsanlæg, uanset om du arbejder med industri, landbrug eller andre erhvervsinstallationer.

Relæet har en differentialenhed indbygget, som ikke kun reagerer på almindelig overbelastning, men også registrerer fasefejl og ubalance i belastningen mellem de tre faser. Det betyder, at relæet kan fange problemer, som en simpel strømmåling ellers ville overse, for eksempel hvis en fase falder ud eller belastningen bliver skæv. Relæet arbejder med udløserklasse 10A, som er den almindelige standardkarakteristik for denne type beskyttelse. Når relæet udløser, aktiveres en flagindikator, så du hurtigt kan se, at der har været en fejl, og relæet sender samtidig et signal via sine hjælpekontakter, så resten af anlægget kan reagere.

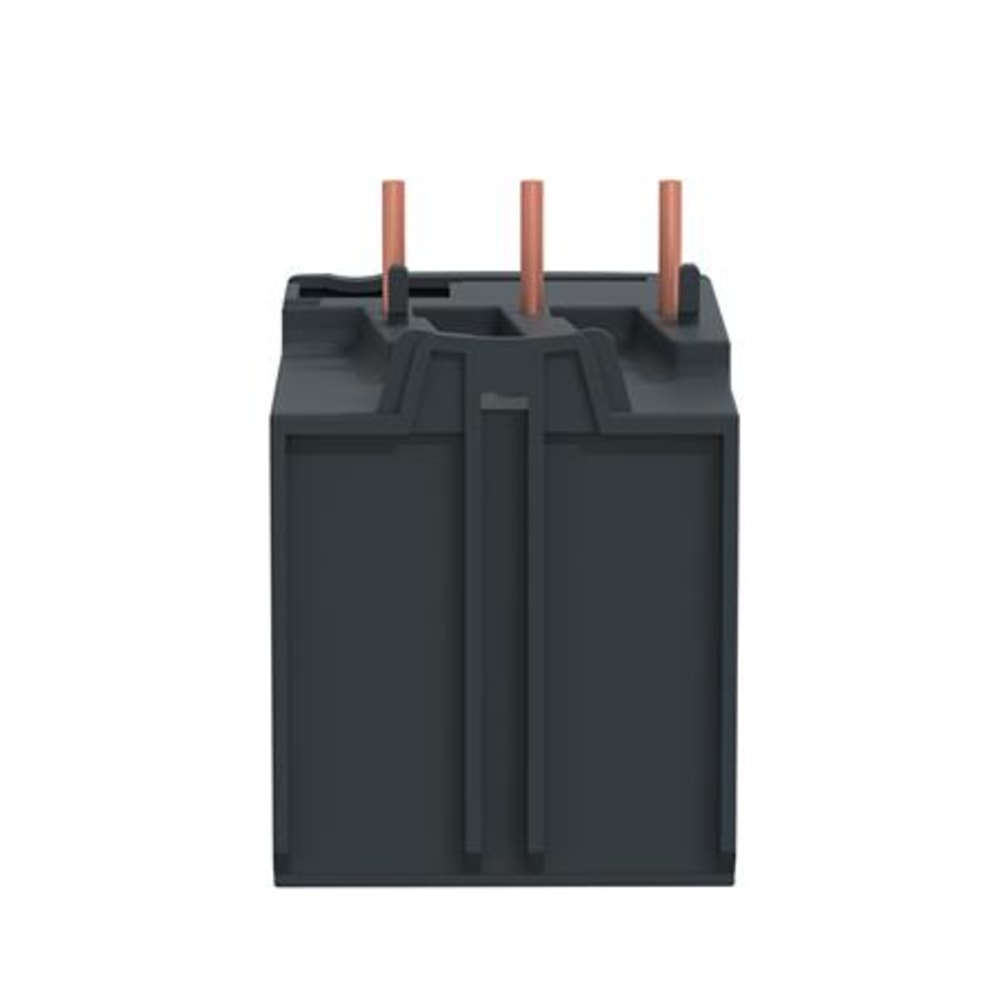

Tilslutningen sker via skrueklemmer, hvilket gør installationen overskuelig, selv i tavler med mange komponenter. Relæet kan monteres direkte på de nederste klemmer på 3-polede kontaktorer i serien LC1D09-D38, hvilket sparer plads og gør opkoblingen enkel. Du kan også vælge at montere relæet frit på DIN-skinne eller med skruer, hvis det passer bedre til dit skabslayout. Indstillingerne på selve relæet, herunder den termiske justeringsknap og nulstillingsvælgeren, er beskyttet af et transparent dæksel, som kan låses ved plombering, så uvedkommende ikke kan ændre indstillingerne, når relæet først er sat op.

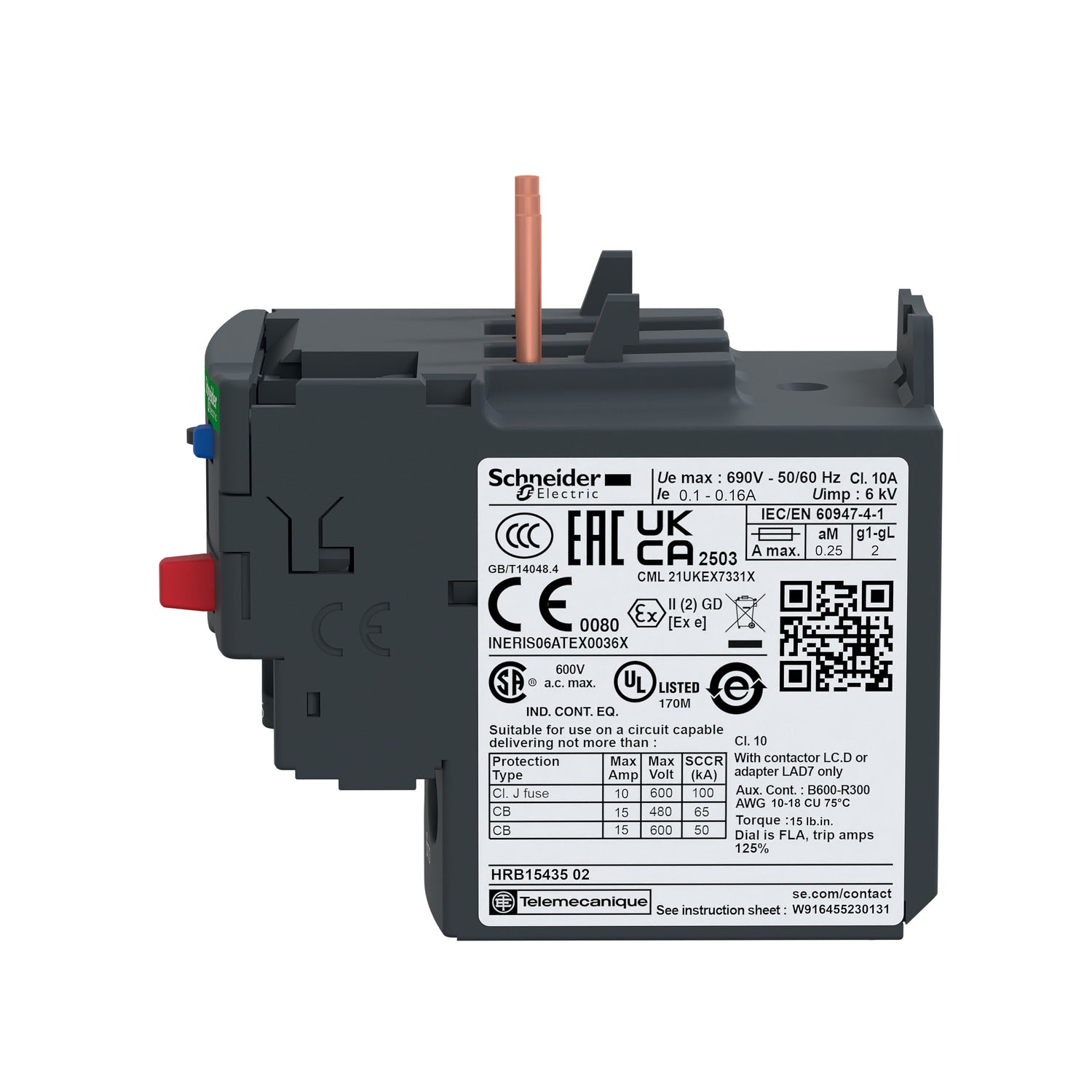

Relæet er certificeret efter flere internationale standarder, herunder IEC, UL, CSA, CCC, EAC, ATEX og Marine, samt Green Premium-kravene til RoHS og Reach. Det gør det til et fleksibelt valg, hvis du arbejder på tværs af forskellige typer anlæg eller eksporterer materiel, hvor internationale standarder skal dokumenteres. Er du i tvivl om, hvilke krav der gælder for din konkrete installation, bør du altid lade en autoriseret elinstallatør vurdere det.

Relæet har en nulstillingsvælger, hvor du kan vælge mellem manuel og automatisk funktion. Manuel nulstilling betyder, at du selv skal trykke på nulstillingsknappen, efter en fejl er rettet, hvilket giver dig fuld kontrol og sikrer, at motoren ikke starter igen, før du aktivt har tjekket, at problemet er løst. Det er ofte at foretrække i miljøer, hvor det er vigtigt at vide præcis, hvornår og hvorfor en motor har været stoppet. Automatisk nulstilling er derimod praktisk i anlæg, hvor driftsstabilitet vejer tungt, og hvor relæet selv skal genoprette forbindelsen, så snart forholdene er normale igen, uden manuel indgriben.

Det afhænger af, hvordan din tavle eller dit skab er sat op. Direkte montering på en 3-polet kontaktor i serien LC1D09-D38 giver den mest kompakte løsning, hvor termorelæet sidder tæt op ad kontaktoren uden ekstra ledningsføring imellem de to komponenter. Det er en oplagt løsning, hvis du bygger nyt og har plads til denne kombination. Vælger du i stedet DIN-skinnemontering eller skruemontering, får du mere fleksibilitet til at placere relæet, hvor det passer bedst i skabet, for eksempel hvis der allerede er en fast kontaktor, eller hvis du foretrækker at samle alt styremateriel på samme skinne. Ved skruemontering skal du dog være opmærksom på, at der kræves en separat klemrække, som bestilles for sig.

Relæet har to hjælpekontakter til fejlsignalering, én sluttekontakt (1NO, normally open) og én brydekontakt (1NC, normally closed). Sluttekontakten er åben under normal drift og lukker først, når relæet udløser, hvilket gør den velegnet til at aktivere et signal, en lampe eller en alarm i det øjeblik en fejl opstår. Brydekontakten er omvendt lukket under normal drift og åbner ved udløsning, hvilket typisk bruges til at afbryde en styrekreds eller stoppe en efterfølgende funktion automatisk. Ved at bruge begge kontakter kan du bygge en styrekreds, der både giver dig et visuelt eller hørbart varsel og samtidig sikrer, at anlægget reagerer korrekt på fejlen.
