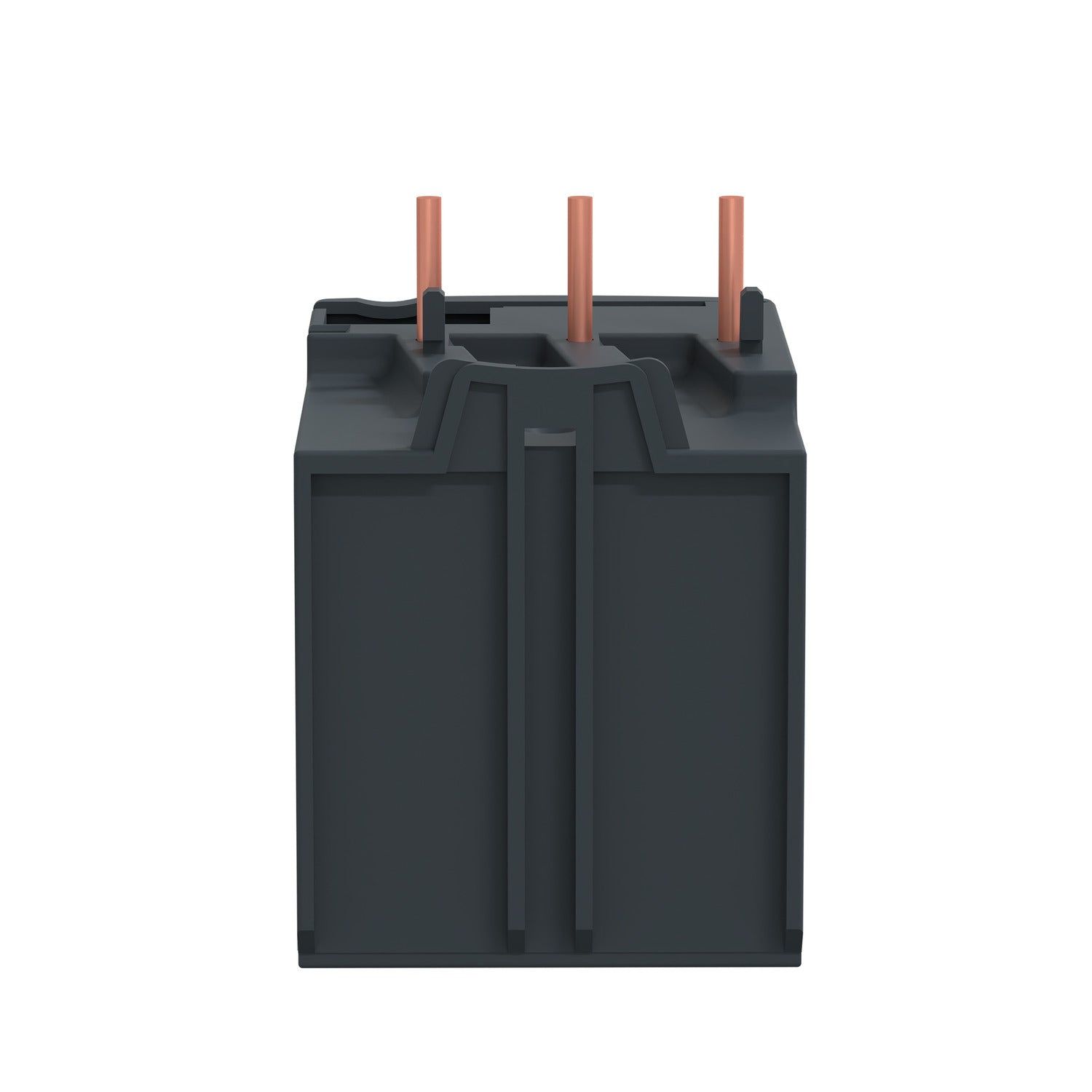

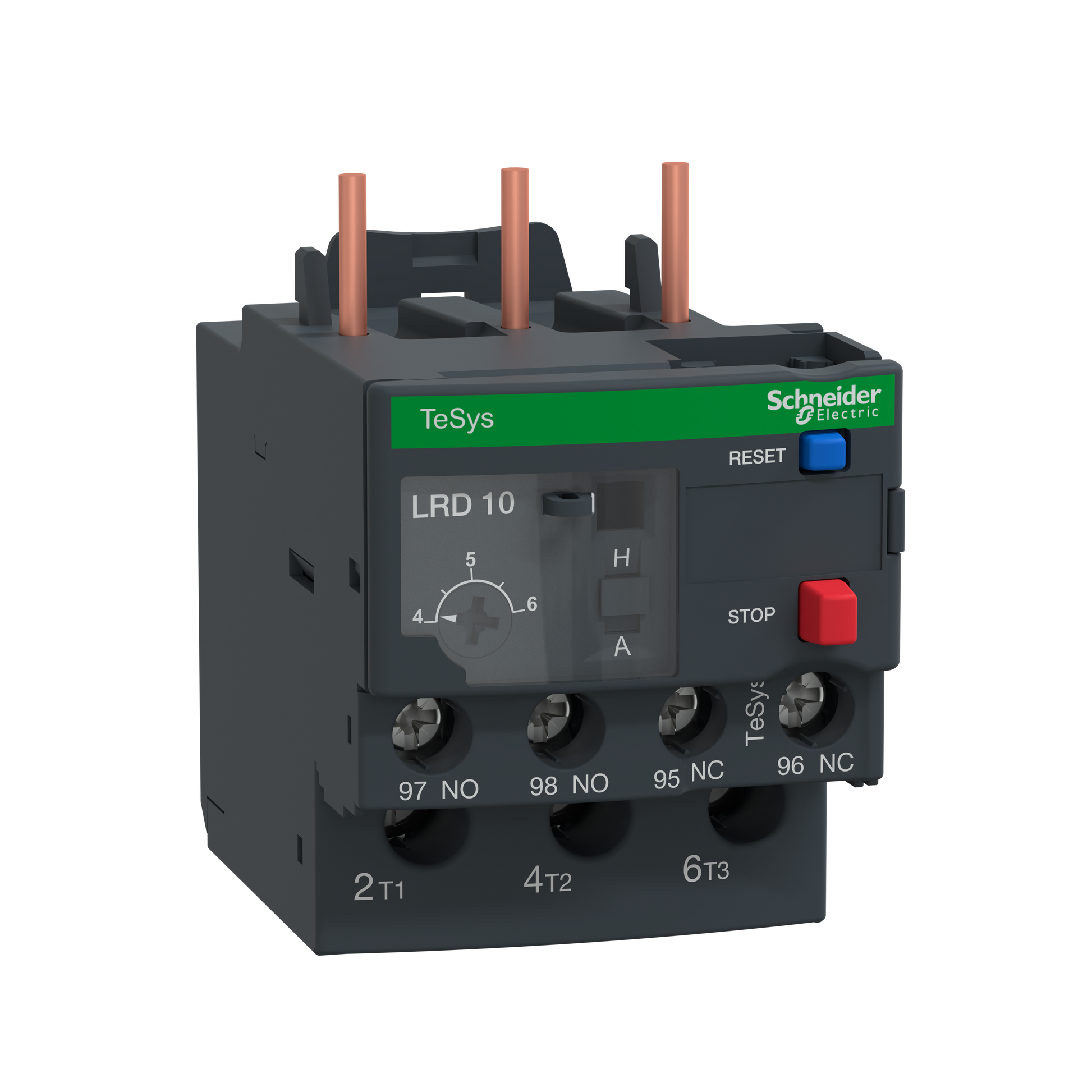

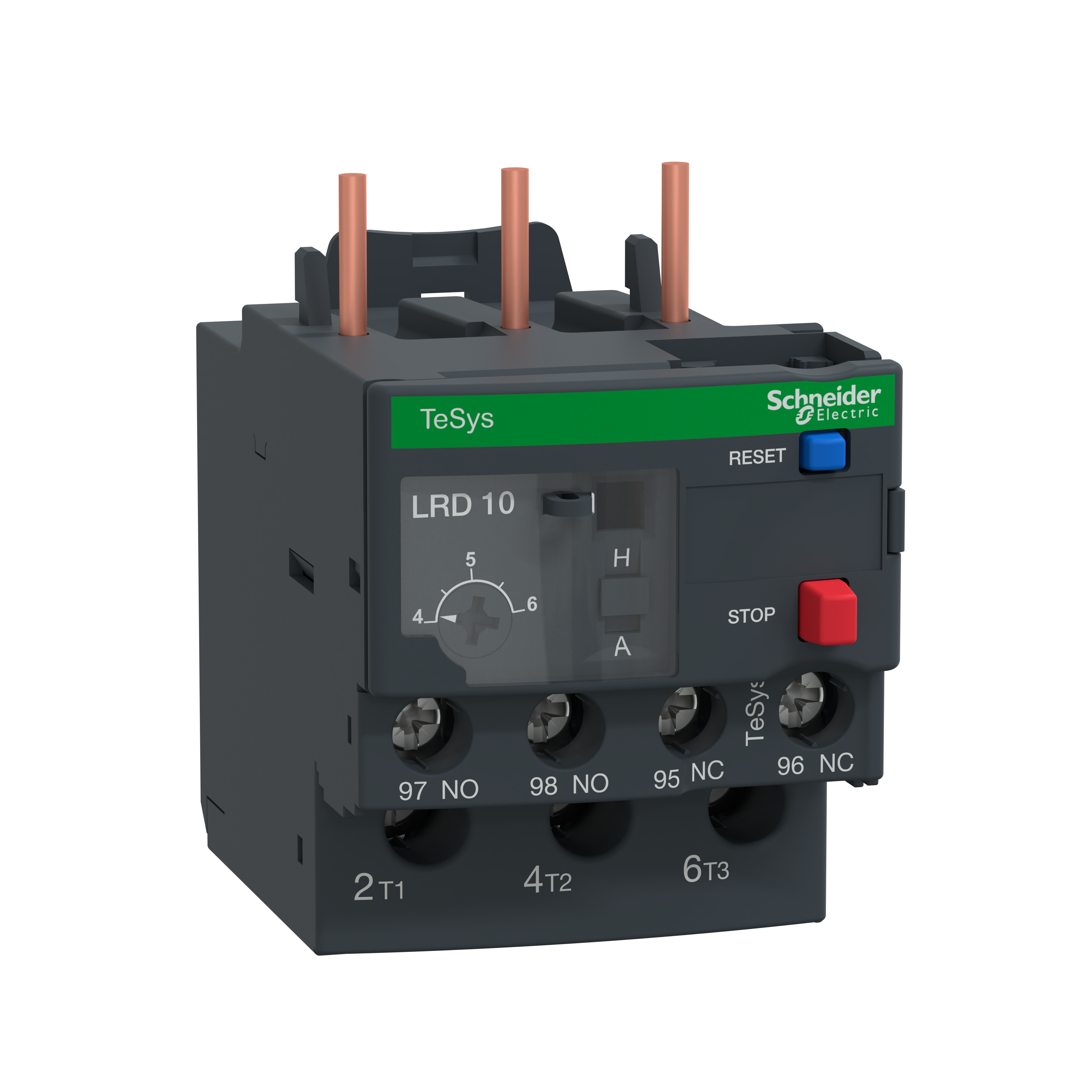

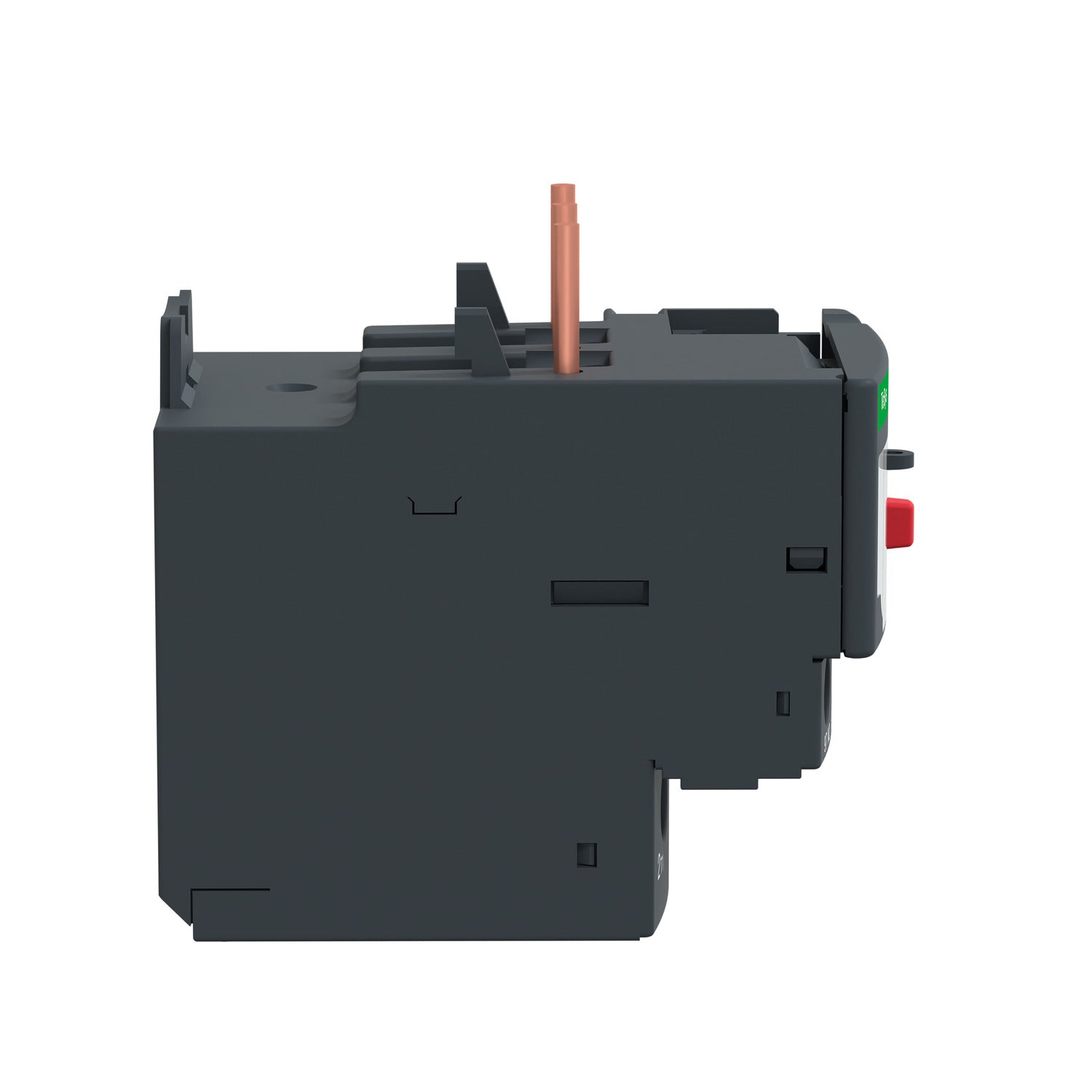

Termorelæ LRD10 4-6A

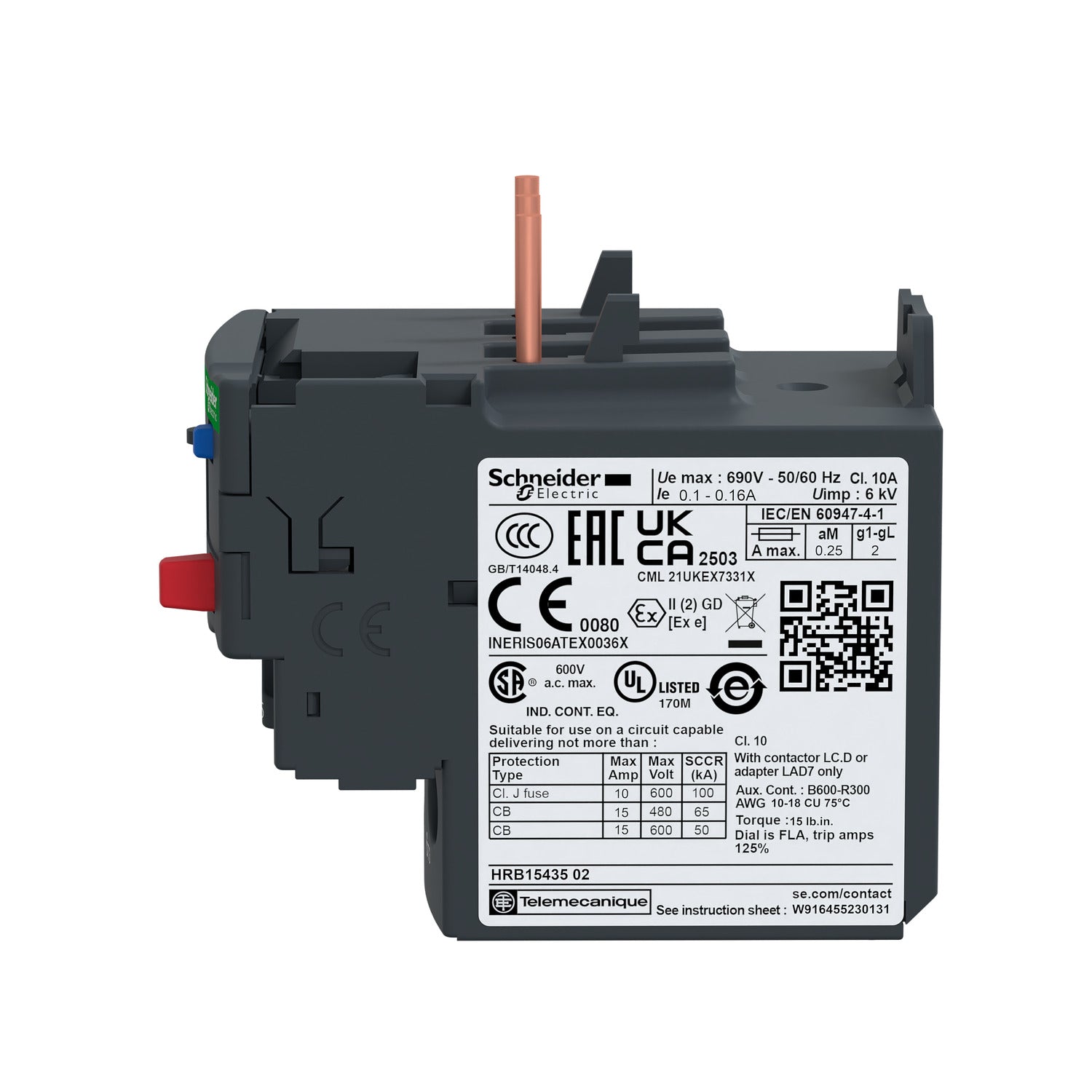

Termorelæet fra Schneider Electric monteres sammen med en kontaktor og beskytter motoren mod at blive overbelastet. Hvis strømmen stiger over det niveau, relæet er indstillet til, kobler det kontaktoren fra, inden motoren tager skade. Relæet arbejder efter overbelastningsudløsningsklasse 10A i henhold til IEC 60947-4-1, hvilket betyder, at det reagerer relativt hurtigt ved vedvarende overbelastning. Det er en del af TeSys D-serien og bruges typisk i industri- og landbrugsinstallationer, hvor motorer kører kontinuerligt og har brug for pålidelig overvågning.

Produktets titel angiver et indstillingsområde på 4,0 til 6,30 ampere, mens de tekniske specifikationer fra producenten oplyser 4,0 til 6,0 ampere. Uanset hvilken af de to værdier der lægges til grund, drejer det sig om samme relætype (LRD10), og strømmen skal indstilles, så den matcher motorens mærkestrøm. Da en forkert indstilling kan betyde, at motoren enten ikke beskyttes tilstrækkeligt eller kobler ud unødigt, anbefales det, at en autoriseret installatør står for den endelige indstilling og idriftsættelse.

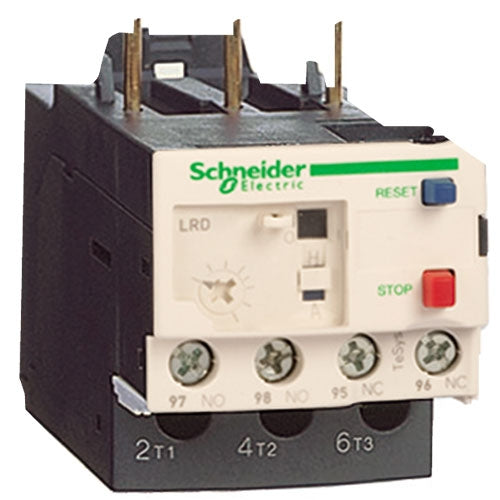

Relæet tilsluttes via skrueklemmer, hvilket gør montagen enkel og giver et solidt, vibrationssikkert kontaktpunkt i tavlen. Det har én NO-kontakt (normalt åben) og én NC-kontakt (normalt lukket), så det kan bruges til både at give signal ved udløsning og til at bryde styrekredsen på kontaktoren.

Ifølge specifikationerne er relæet beregnet til at kombineres med kontaktorer fra LC1D09 til LC1D38, så det dækker et bredt spænd af mindre og mellemstore motorstørrelser i denne serie. Sammen med en TeSys D-kontaktor danner det en kompakt motorstarter. Da valget af den rette kombination af relæ og kontaktor afhænger af den konkrete motors effekt og strømforbrug, bør den endelige sammensætning altid vurderes af en autoriseret installatør.

NO-kontakten (normalt åben) slutter, når relæet udløser, og bruges typisk til at give et signal videre, for eksempel til en alarm eller en styring, der skal registrere fejlen. NC-kontakten (normalt lukket) bryder derimod kredsen ved udløsning og bruges ofte direkte til at afbryde kontaktorens spole, så motoren stoppes. Da relæet har begge kontakttyper, kan det dække begge behov samtidig i samme installation.

Relæet og en sikring beskytter mod to forskellige typer fejl. Termorelæet reagerer på vedvarende overbelastning inden for indstillingsområdet og udkobler kontaktoren, så motoren ikke overophedes over tid. En sikring af typen gG, som relæet maksimalt kan bagsikres med op til 16 A, beskytter derimod primært mod kortslutning, hvor strømmen stiger hurtigt og kraftigt. De to komponenter arbejder altså sammen og dækker hver deres del af beskyttelsen, hvorfor det er en autoriseret installatør, der bør fastlægge den korrekte sikringsstørrelse og indstilling i den konkrete installation.
