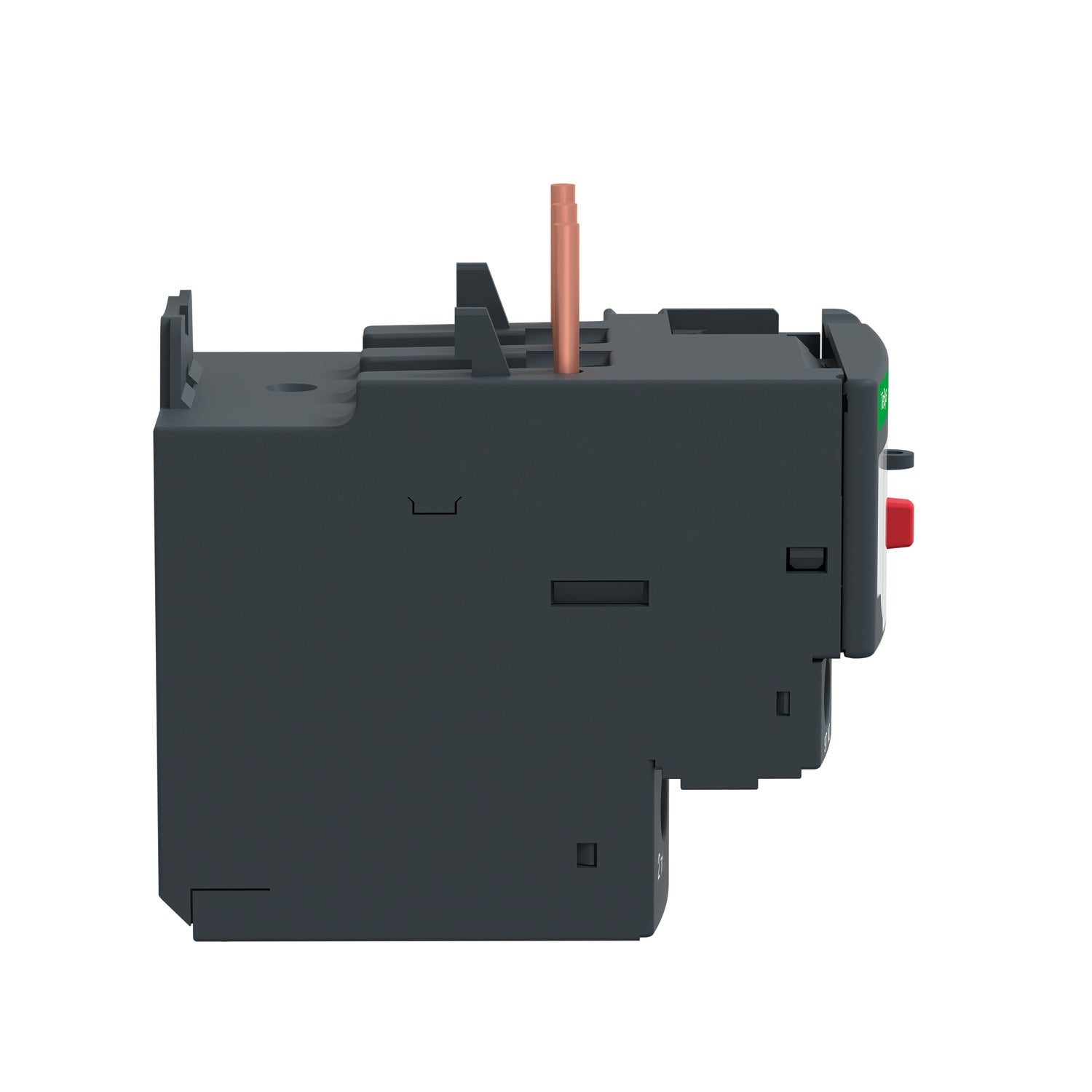

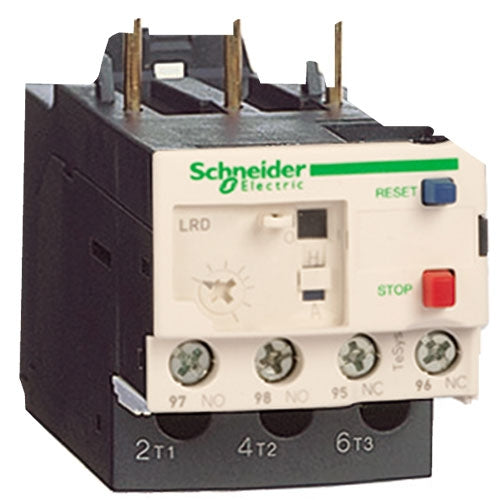

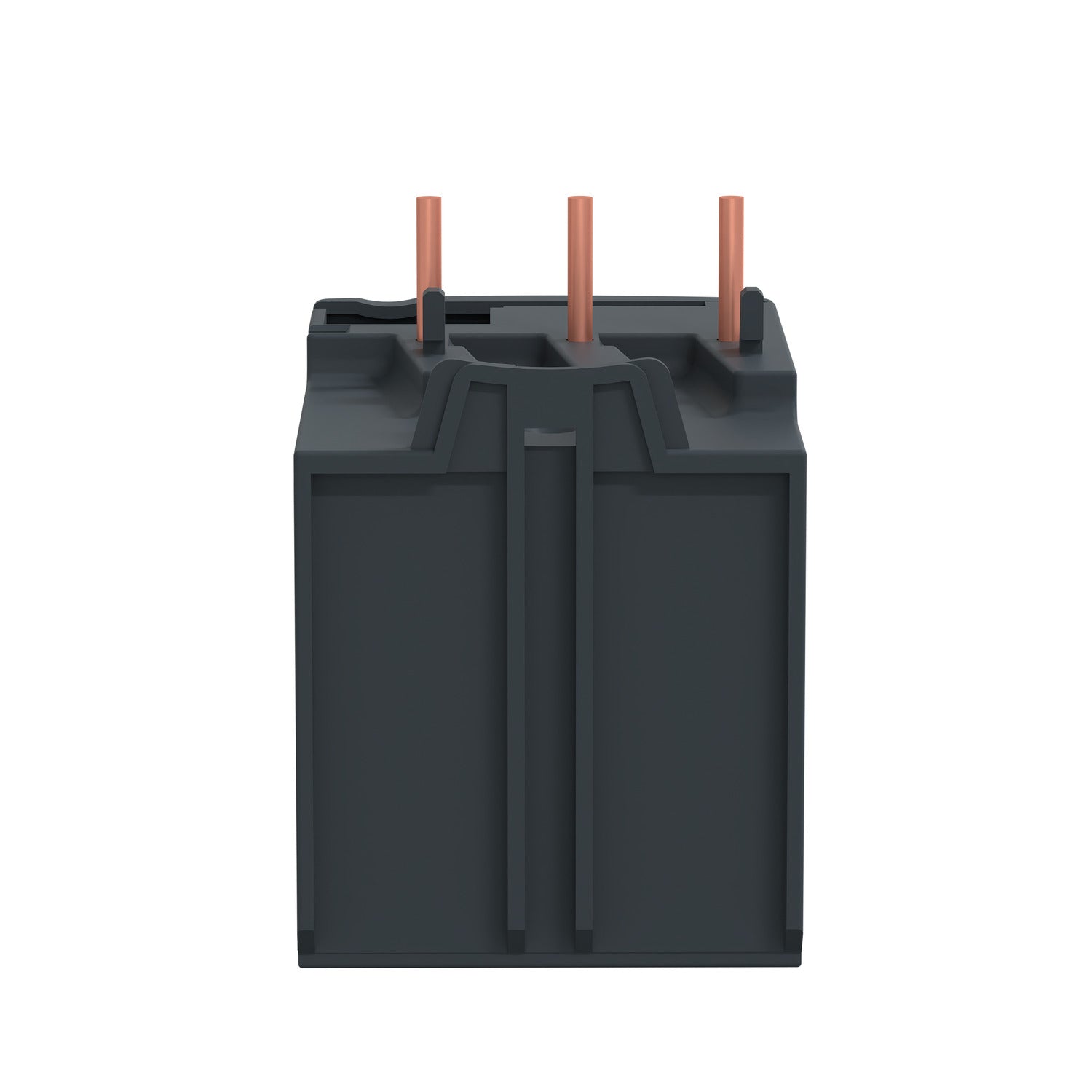

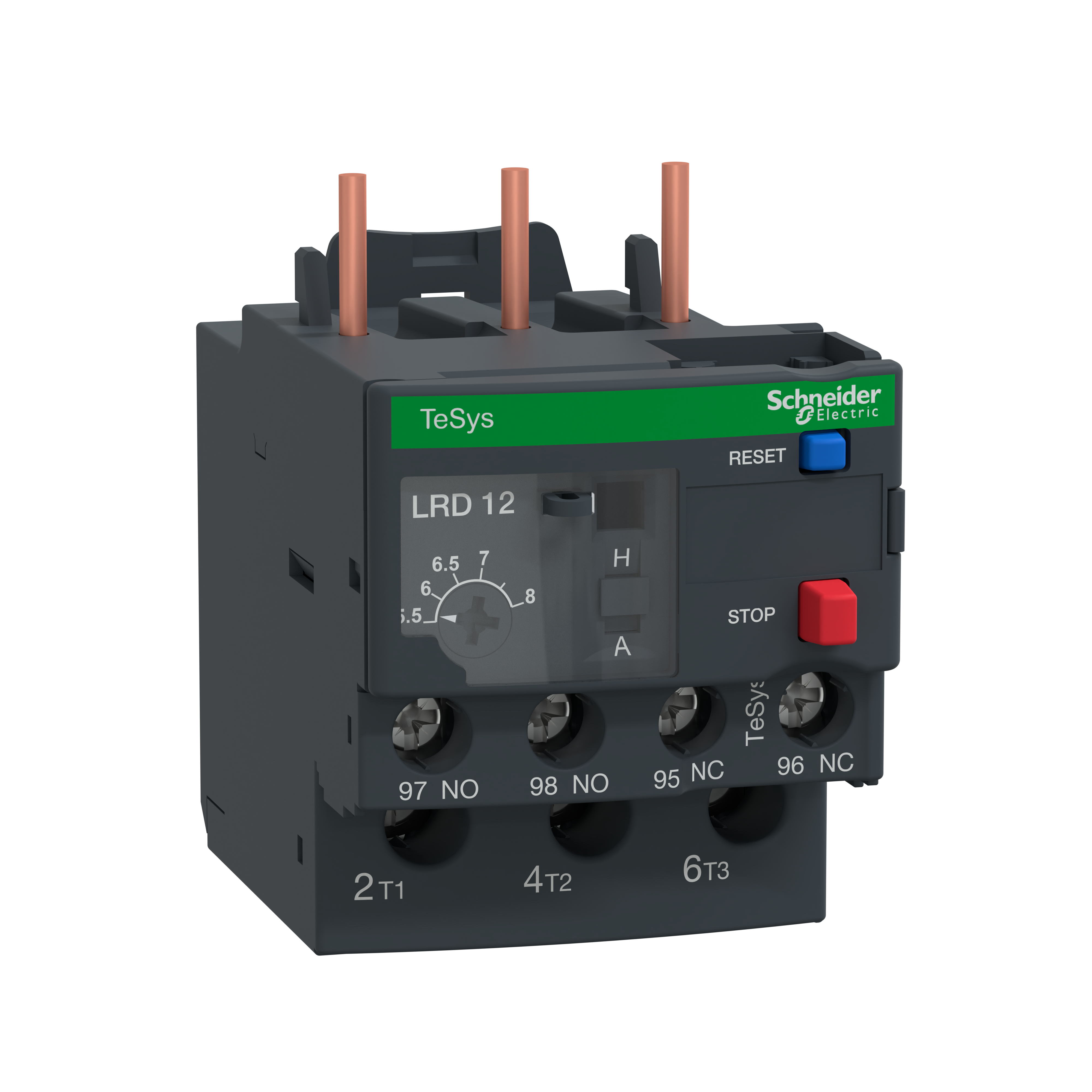

Termorelæ LRD12 5,5-8A

Termorelæet monteres sammen med en kontaktor og beskytter en 3-faset motor mod overbelastning. Relæet overvåger strømmen til motoren, og hvis den bliver for høj i for lang tid, kobler relæet fra og forhindrer at motoren tager skade. Det er indstillet til udløserklasse 10A i henhold til IEC 60947-4-1, hvilket beskriver hvor hurtigt relæet reagerer ved overbelastning. Samtidig registrerer relæet fasefejl og ubalance i belastningen, så du får en ekstra sikkerhed hvis en fase falder ud eller belastningen bliver skæv mellem faserne.

Relæet har et justerbart indstillingsområde fra 5,5 til 8,0 A, som sættes med en termisk justeringsknap direkte på relæet. Du indstiller til den strøm din motor reelt trækker, så udløsningen sker ved netop det niveau der beskytter motoren bedst. Indstillingen sidder bag et transparent dæksel, som kan forsegles, så indstillingen ikke ændres ved en fejl eller af uvedkommende, når først den er sat korrekt.

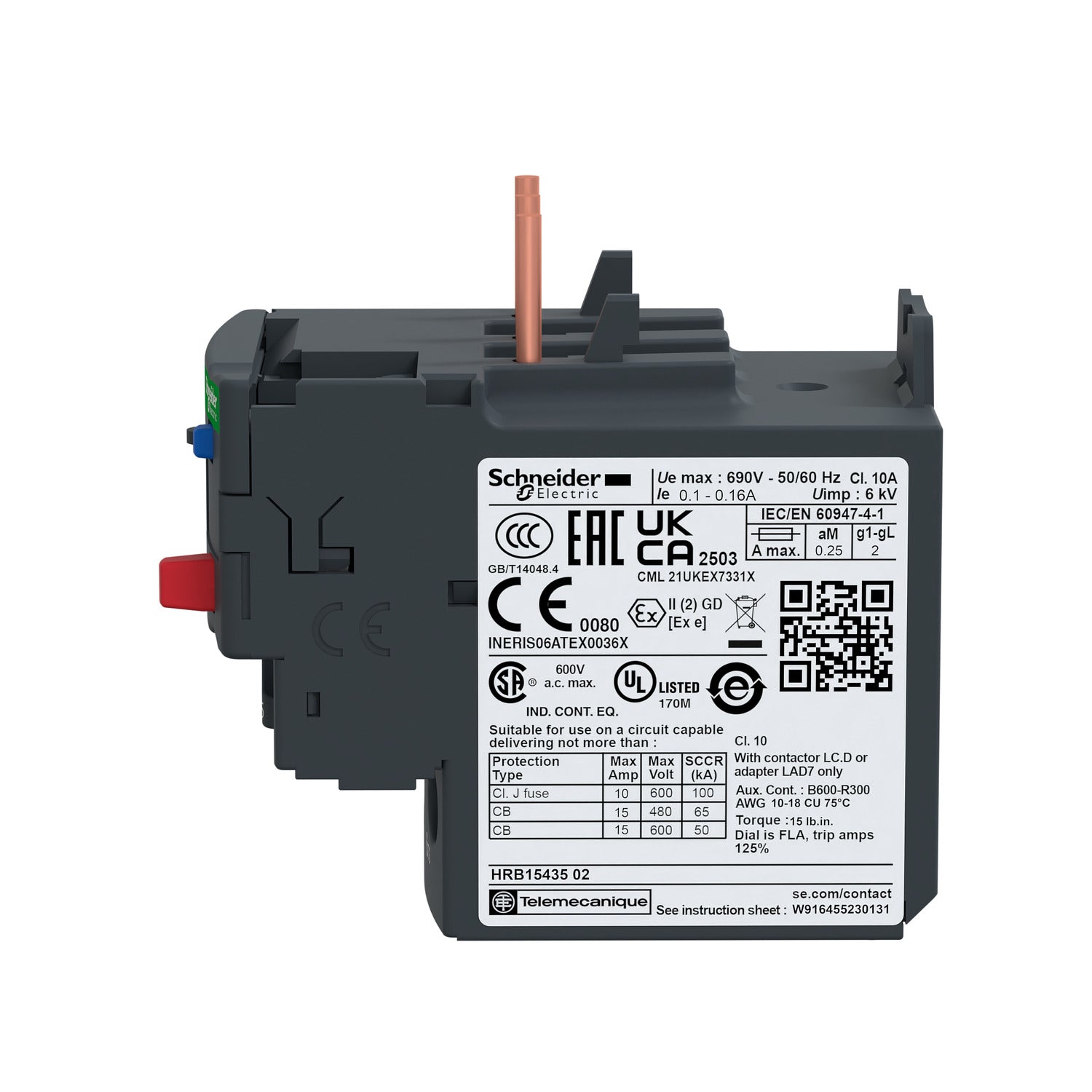

Relæet monteres direkte på de nederste klemmer af en 3-polet kontaktor i LC1D-serien, eller det kan sættes på DIN-skinne eller monteres separat med en klemrække. Selve tilslutningen sker via skrueklemmer, hvilket gør det enkelt at koble til i et eksisterende tavleopsæt. Relæet er mærket til 690 V og har en test- og nulstillingsfunktion indbygget, så du nemt kan simulere en udløsning eller nulstille relæet efter det har kløet fra. Et visuelt flag viser med det samme, om relæet har udløst.

Relæet har en vælger, hvor du kan skifte mellem manuel og automatisk nulstilling. Med automatisk nulstilling går relæet selv tilbage i normal drift, når overbelastningen er væk, og motoren kan starte igen uden at nogen skal ude og trykke på en knap. Med manuel nulstilling skal relæet nulstilles fysisk med den integrerede nulstillingsknap, før motoren kan starte igen. Det giver dig kontrol med, at en fejl bliver tjekket, inden motoren sættes i gang igen, hvilket ofte foretrækkes i anlæg hvor en ukontrolleret genstart kan være uhensigtsmæssig.

Relæet har én NO-kontakt (normalt åben) og én NC-kontakt (normalt lukket). NC-kontakten bruges typisk til at afbryde kontaktorens styrekreds og dermed stoppe motoren, når relæet udløser. NO-kontakten bruges ofte til fejlsignalering, for eksempel til en lampe eller et signal i tavlen, der viser at der er sket en udløsning. De to kontakter arbejder modsat af hinanden, så du kan bruge dem til forskellige formål i din styring alt efter behov.

Relæet er beregnet til kontaktorer fra LC1D09 til LC1D38, som dækker en række af de mindre og mellemstore kontaktorer i serien. Da valget af den rigtige kombination af termorelæ og kontaktor afhænger af motorens effekt og den strøm anlægget skal håndtere, anbefales det at lade en autoriseret elinstallatør vurdere den præcise sammensætning til dit konkrete anlæg, så beskyttelsen bliver korrekt indstillet.
